中國儲能網訊：本發明公開了一種智能建筑微電網的容量配置設備，其結構包括柜體、容量控制器、散熱柵、電抗器、雙向變流器、把手，柜體的上方固定焊接有連接孔，柜體的下方活動連接有滾輪，容量控制器通過電連接于柜體的表面，雙向變流器由匯流器、控制器、光伏陣列、扶手，匯流器固定連接于雙向變流器的后方，控制器通過電連接于雙向變流器的表面，雙向變流器固定連接于柜體的右部，雙向變流器通過電與容量控制器相連接，把手垂直焊接于柜體的表面。本發明可以將微電網多余的電能通過雙向變流器回饋回電網，不僅避免了電能的浪費，也避免了在發電功率突變時，對電網產生的沖擊，有效提高了設備的安全性能。

發明人：賀小玉

1 .一種智能建筑微電網的容量配置設備，其結構包括柜體(1)、容量控制器(2)、散熱柵(3)、電抗器(4)、雙向變流器(5)、把手(6)，其特征在于：所述柜體(1)的上方固定焊接有連接孔(10) ，所述柜體(1)的下方活動連接有滾輪(11)，所述容量控制器(2)通過電連接于柜體(1)的表面，所述散熱柵(3)均勻等距排列于柜體(1)的表面，所述電抗器(4)通過電連接于柜體(1)的右部;所述雙向變流器(5)由匯流器(50)、控制器(51)、光伏陣列(52)、扶手(53) ，所述匯流器(50)固定連接于雙向變流器(5)的后方，所述控制器(51)通過電連接于雙向變流器(5)的表面，所述光伏陣列(52)均勻排列于雙向變流器(5)的表面，所述扶手(53)垂直焊接于雙向變流器(5)的表面;所述雙向變流器(5)固定連接于柜體(1)的右部，所述雙向變流器(5)通過電與容量控制器(2)相連接，所述把手(6)垂直焊接于柜體(1)的表面。

2.根據權利要求1所述的一種智能建筑微電網的容量配置設備，其特征在于：所述容量控制器(2)由控制按鈕(20)、顯示屏(21)、電源按鈕(22)組成，所述控制按鈕(20)通過鍵槽連接于容量控制器(2)的表面，所述顯示屏(21)鑲嵌于容量控制器(2)的表面，所述電源按鈕(22)固定連接于容量控制器(2)的表面。

3.根據權利要求1所述的一種智能建筑微電網的容量配置設備，其特征在于：所述電抗器(4)的數量為2個，它們之間的距離為30cm。

4.根據權利要求1所述的一種智能建筑微電網的容量配置設備，其特征在于：所述滾輪(11)的數量為4個。

5.根據權利要求1所述的一種智能建筑微電網的容量配置設備，其特征在于：所述光伏陣列(52)的高度為15-18cm。

技術領域

本發明是一種智能建筑微電網的容量配置設備，屬于電力技術領域。

背景技術

微電網一般應具備兩種常態運行模式，即獨立運行模式和聯網運行模式。微電網控制的研究包含兩個方面：一個是微電網的整體控制策略，主要研究微電網內各微電源之間的協調和配合;另一個是微電源的控制策略，主要針對微電源的輸出特性進行研究。依據微電網獨立運行模式下，各分布式電源所發揮的作用不同，微電網控制模式可以分為主從控制模式、對等控制模式和分層控制模式。主從控制模式是指在微電網處于孤島運行模式時，其中一個分布式電源采取定電壓和定頻率控制，用于向微電網中其他分布式電源提供電壓和頻率參考，而其他的分布式電源則可采用定功率控。采用V/F控制的分布式電源控制器稱為主控制器，而其他的分布式電源控制器稱為從控制器。

現有技術公開申請?zhí)枮镃N201310182441.3的一種微電網系統設計方法，包括設計微電網接入配電網方案、設計微電網網絡結構方案和設計微電網中分布式電源方案;微電網接入配電網設計方案：首先確定是孤網模式還是并網模式;然后根據微電網容量大小確定接入配電網的電壓等級及接入位置;設計微電網網絡結構方案：根據不同用戶的負荷等級選擇其供電方式為雙重電源供電還是單電源供電;設計微電網中分布式電源方案：選擇分布式電源的類型，優先選用風力發電、光伏發電等可再生能源發電形式，并配以相應的儲能設備;選擇分布式電源的容量。本發明為微電網系統建設提供了依據。本發明是根據用戶實際需求而設計的微電網系統，實用性強，且降低了微電網系統的建設成本。但是，現有技術由于無法將微電網多余的電能通過雙向變流器回饋回電網，可能造成部分電能的浪費。

發明內容

針對現有技術存在的不足，本發明目的是提供一種智能建筑微電網的容量配置設備，以解決現有技術由于無法將微電網多余的電能通過雙向變流器回饋回電網，可能造成部分電能的浪費的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種智能建筑微電網的容量配置設備，其結構包括柜體、容量控制器、散熱柵、電抗器、雙向變流器、把手，所述柜體的上方固定焊接有連接孔，所述柜體的下方活動連接有滾輪，所述容量控制器通過電連接于柜體的表面，所述散熱柵均勻等距排列于柜體的表面，所述電抗器通過電連接于柜體的右部;所述雙向變流器由匯流器、控制器、光伏陣列、扶手，所述匯流器固定連接于雙向變流器的后方，所述控制器通過電連接于雙向變流器的表面，所述光伏陣列均勻排列于雙向變流器的表面，所述扶手垂直焊接于雙向變流器的表面;所述雙向變流器固定連接于柜體的右部，所述雙向變流器通過電與容量控制器相連接，所述把手垂直焊接于柜體的表面。

進一步的，所述容量控制器由控制按鈕、顯示屏、電源按鈕組成，所述控制按鈕通過鍵槽連接于容量控制器的表面，所述顯示屏鑲嵌于容量控制器的表面，所述電源按鈕固定連接于容量控制器的表面。

進一步的，所述電抗器的數量為2個，它們之間的距離為30cm。

進一步的，所述滾輪的數量為4個。

進一步的，所述光伏陣列的高度為15-18cm。

進一步的，所述匯流器的變換方法為DC/DC或DC/AC。

進一步的，所述滾輪的數量為4個。

本發明的有益效果：通過設有雙向變流器，將微電網多余的電能通過雙向變流器回饋回電網，不僅避免了電能的浪費，也避免了在發電功率突變時，對電網產生的沖擊，有效提高了設備的安全性能。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

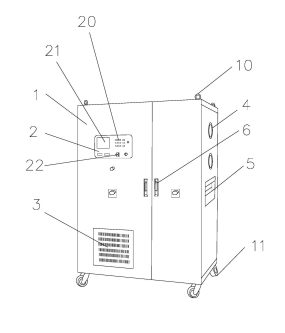

圖1為本發明一種智能建筑微電網的容量配置設備的結構示意圖。

圖2為本發明雙向變流器的結構示意圖。

圖中：柜體-1、容量控制器-2、散熱柵-3、電抗器-4、雙向變流器-5、把手-6、連接孔-10、滾輪-11、匯流器-50、控制器-51、光伏陣列-52、扶手-53、控制按鈕-20、顯示屏-21、電源按鈕-22。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-圖2，本發明提供一種智能建筑微電網的容量配置設備的方案，其結構包括柜體1、容量控制器2、散熱柵3、電抗器4、雙向變流器5、把手6，所述柜體1的上方固定焊接有連接孔10，所述柜體1的下方活動連接有滾輪11，所述容量控制器2通過電連接于柜體1的表面，所述散熱柵3均勻等距排列于柜體1的表面，所述電抗器4通過電連接于柜體1的右部;所述雙向變流器5由匯流器50、控制器51、光伏陣列52、扶手53，所述匯流器50固定連接于雙向變流器5的后方，所述控制器51通過電連接于雙向變流器5的表面，所述光伏陣列52均勻排列于雙向變流器5的表面，所述扶手53垂直焊接于雙向變流器5的表面;所述雙向變流器5固定連接于柜體1的右部，所述雙向變流器5通過電與容量控制器2相連接，所述把手6垂直焊接于柜體1的表面，所述容量控制器2由控制按鈕20、顯示屏21、電源按鈕22組成，所

述控制按鈕20通過鍵槽連接于容量控制器2的表面，所述顯示屏21鑲嵌于容量控制器2的表面，所述電源按鈕22固定連接于容量控制器2的表面，所述電抗器4的數量為2個，它們之間的距離為30cm，所述滾輪11的數量為4個，所述光伏陣列52的高度為15-18cm，所述匯流器50的變換方法為DC/DC或DC/AC，所述滾輪11的數量為4個。

本專利所說的雙向變流器是使電源系統的電壓、頻率、相數和其他電量或特性發生變化的電器設備。變流器的控制電路按控制方式分開環控制電路和閉環控制電路。前者主要用在要求不高的一些專用設備;后者具有自動控制和調節的作用，廣泛應用在各種工作機械上。

使用時，首先檢查各部分是否穩固連接，確認設備完好之后，將設備連接在合適的位置，將容量控制器的開關按鈕按下，調節雙向變流器，之后即可開始正常工作。

本發明的柜體-1、容量控制器-2、散熱柵-3、電抗器-4、雙向變流器-5、把手-6、連接孔-10、滾輪-11、匯流器-50、控制器-51、光伏陣列-52、扶手-53、控制按鈕-20、顯示屏-21、電源按鈕-22，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，本發明解決的問題是現有技術由于無法將微電網多余的電能通過雙向變流器回饋回電網，可能造成部分電能的浪費，本發明通過上述部件的互相組合，通過設有雙向變流器，將微電網多余的電能通過雙向變流器回饋回電網，不僅避免了電能的浪費，也避免了在發電功率突變時，對電網產生的沖擊，有效提高了設備的安全性能，具體如下所述：所述雙向變流器5由匯流器50、控制器51、光伏陣列52、扶手53，所述匯流器50固定連接于雙向變流器5的后方，所述控制器51通過電連接于雙向變流器5的表面，所述光伏陣列52均勻排列于雙向變流器5的表面，所述扶手53垂直焊接于雙向變流器5的表面;所述雙向變流器5固定連接于柜體1的右部，所述雙向變流器5通過電與容量控制器2相連接。

本發明的實施例1中，所述光伏陣列的高度為15cm，所述匯流器的變換方法為DC/DC;本發明的實施例1中，所述光伏陣列的高度為18cm，所述匯流器的變換方法為DC/AC。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
