中國儲能網訊：美國市場研究機構NavigantResearch日前發布報告稱，到2026年全球微電網儲能容量將累計達到14850.7兆瓦，產生收益近223億美元。從區域來看，亞太地區和北美將成為全球最大的兩個微電網儲能市場，國內微電網市場發展前景廣闊。北極星輸配電網為您連載最新微電網技術發明專利，看微電網技術如何為微電網發展“保駕護航”!

本期發明包括一種智能變電站微電網系統、一種智能建筑微電網的容量配置設備、基于臨界特征根跟蹤的微電網延時裕度計算方法、用于控制系統中的誤差監測和處理的系統和方法、適用于孤島和并網模式的微電網功率變換系統等5項發明專利。

1. 一種智能變電站微電網系統

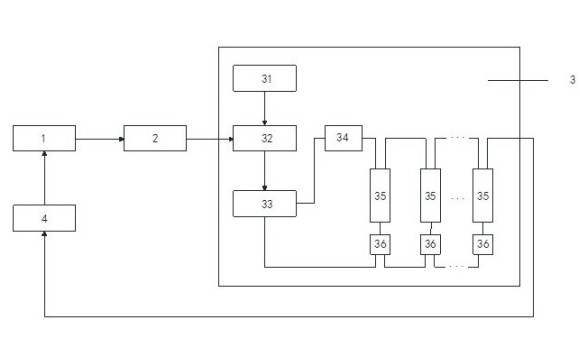

本文介紹一種智能變電站微電網系統，包括：儲能系統和發電系統、微電網中央控制單元;所述微電網中央控制單元，與發電系統和儲能系統連接，將發電系統的電能傳送至儲能系統;所述發電系統包括至少包括光伏發電系統和風力發電系統中的一個;所述儲能系統包括：能量管理系統和儲能系統管理單元、若干電池在線監測模塊、電池組端監測模塊以及儲能電池組;所述能量管理系統，與儲能系統管理單元連接;儲能系統管理單元，與微電網中央控制單元連接，接收微電網中央控制單元的控制命令;電池組端監測模塊，與儲能系統管理單元連接，監測儲能電池組的充放電電流、浮充電流、總電壓。

該發明專利由國網浙江省電力公司嘉興供電公司申請

2. 一種智能建筑微電網的容量配置設備

本發明公開了一種智能建筑微電網的容量配置設備，其結構包括柜體、容量控制器、散熱柵、電抗器、雙向變流器、把手，柜體的上方固定焊接有連接孔，柜體的下方活動連接有滾輪，容量控制器通過電連接于柜體的表面，雙向變流器由匯流器、控制器、光伏陣列、扶手，匯流器固定連接于雙向變流器的后方，控制器通過電連接于雙向變流器的表面，雙向變流器固定連接于柜體的右部，雙向變流器通過電與容量控制器相連接，把手垂直焊接于柜體的表面。本發明可以將微電網多余的電能通過雙向變流器回饋回電網，不僅避免了電能的浪費，也避免了在發電功率突變時，對電網產生的沖擊，有效提高了設備的安全性能。

該發明專利由應城市動點飄捷網絡科技有限公司申請

3. 基于臨界特征根跟蹤的微電網延時裕度計算方法

本發明公開了基于臨界特征根跟蹤的微電網延時裕度計算方法，屬于微電網運行控制的技術領域。本發明基于靜態輸出反饋建立包含通訊延時電壓反饋控制量的微電網閉環小信號模型，從而獲取含有超越項的特征方程，對系統特征方程的超越項進行臨界特征根軌跡跟蹤，搜尋可能的純虛特征根進而計算使微電網穩定的最大延時時間，對控制器參數與延時裕度間的關系進行研究，從而指導控制參數的設計，有效提高微網穩定性及動態性能。

該發明專利由東南大學申請

4.用于控制系統中的誤差監測和處理的系統和方法

在第一實施例中，用于控制微電網的系統包含基于處理器的控制系統。該控制系統配置成經由通信路徑從微電網系統內的至少一個微電網資產接收信息并且識別與微電網系統的操作關聯的一個或多個誤差。另外，控制系統配置成采用一個或多個動作對一個或多個識別的誤差作出響應。來自一個或多個識別的誤差的每個識別的誤差與來自一個或多個動作的至少一個動作關聯。此外，控制系統配置成生成優化分派調度，其具有配置成控制微電網操作來減少成本并且提高微電網的操作效率的一個或多個控制信號。優化分派調度至少部分基于對一個或多個識別的誤差的響應。

該發明專利由通用電氣公司申請

5. 適用于孤島和并網模式的微電網功率變換系統

本發明公開了一種智能建筑微電網的容量配置設備，其結構包括柜體、容量控制器、散熱柵、電抗器、雙向變流器、把手，柜體的上方固定焊接有連接孔，柜體的下方活動連接有滾輪，容量控制器通過電連接于柜體的表面，雙向變流器由匯流器、控制器、光伏陣列、扶手，匯流器固定連接于雙向變流器的后方，控制器通過電連接于雙向變流器的表面，雙向變流器固定連接于柜體的右部，雙向變流器通過電與容量控制器相連接，把手垂直焊接于柜體的表面。本發明可以將微電網多余的電能通過雙向變流器回饋回電網，不僅避免了電能的浪費，也避免了在發電功率突變時，對電網產生的沖擊，有效提高了設備的安全性能。

該發明專利由國網河南省電力公司平頂山供電公司申請
