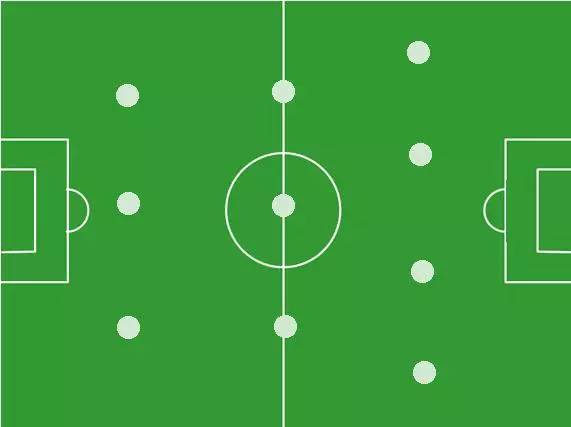

先扯一段題外話：喜歡看足球的朋友都知道，在足球比賽開始前，雙方教練的主要任務就是如何合理的選擇隊員來進行陣型的布置與打法的設定。正是由于賽前此類準備工作，比賽才能按照教練的思路來進行，我們也因此才能欣賞到到4-2-3-1的防守穩固、反擊犀利以及4-3-3的全攻全守、傳接華麗。

倘若遵循前面的思路來看，風電場的升壓過程莫不如一場足球比賽：由集電線路匯集電能到升壓站就像守門員開球發起，經過開關設備到主變的升壓正如中場的傳遞組織，最后經升壓的電能經架空送出標志進球，整個過程如出一轍。前段時間小編的同事寫了一篇《風電場升壓站“閱兵”不慌張》來介紹風電場升壓站主要設備，就像球探把球員的能力信息告訴了您，那么今天小編就獻丑推出姊妹篇來叨叨一下此類電氣設備在風電場升壓站中的布置原則，好讓您對電氣設備的“站位”有相應的掌握。

1、高壓斷路器

高壓斷路器作為高壓電路中的重要電器元件之一，具有相當完善的滅弧結構和足夠的斷流能力。在高壓斷路器不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時通過繼電器保護裝置的作用，切斷過負荷電流和短路電流。

一般配置于以下幾個位置：

◆對于主接線不同類型的接線方式，用于分合不同段或不同條母線;

◆進出線通過高壓斷路器與母線聯接;

2、隔離開關

隔離開關的主要作用是保證高壓電器設備裝置在檢修工作時的安全。在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身安全。但無滅弧能力，只能在沒有負荷電流的情況下分、合電路。

隔離開關一般配置于以下幾個位置：

◆用于倒閘操作，斷路器的兩側均應配置隔離開關，以便在斷路器檢修時隔離電源;

◆中性點直接接地的普通型變壓器均應通過隔離開關接地，自耦變壓器的中性點則不必裝設隔離開關;

◆接在母線上的避雷器和電壓互感器宜合用一組隔離開關;

3、避雷器

避雷器實際上是一種非線性極好的電阻，在高電壓下電阻很小，在低電壓下電阻很高，作用類似于穩壓二極管。目前避雷器一般為氧化鋅避雷器，主要元件為氧化鋅閥片。避雷器在電力系統中與被保護設備并聯，正常時泄漏電流很小，不影響系統運行。當系統有過電壓時(即超過正常運行電壓的高電壓)，避雷器即呈現低電阻泄放能量，同時限制系統電壓的幅值,確保電氣設備的絕緣不被擊穿。

以下幾個位置需配置避雷器：

◆配電裝置的每組母線上，應裝設避雷器，但進出線都裝設避雷器時除外;

◆三繞組變壓器低壓側的一相上宜配置一臺避雷器;

◆直接接地系統中，變壓器中性點為分級絕緣且裝有隔離開關時應裝設避雷器;

◆單元連接的風力發電機出線處宜裝設一組避雷器;

◆35kV電纜進線段應裝設避雷器;

4、電壓互感器

電壓互感器與變壓器原理相同，都用來變換線路上的電壓。不同于變壓器變換電壓是為了傳輸電能;電壓互感器變換電壓的目的在于為測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器。

一般布置以下位置：

◆6~220kV電壓等級的每組主母線的三相上均應裝設電壓互感器;

◆當需要監視和檢測線路側的電壓時，出線側的一相上應裝設電壓互感器;

5、電流互感器

同樣作為特種變壓器，工作原理與變壓器相同。作為中間元件聯絡交流電路中的一次和二次系統，傳遞信息供給測量儀表、儀器或繼電保護、控制裝置;同時使以上裝置與高電壓隔離。

電流互感器一般應用于以下幾個位置：

◆凡裝有斷路器的回路均應裝設電流互感器，其數量應滿足測量儀表、保護和自動化裝置的要求;

◆對于直接接地系統，一般按照三相配置。對于非直接接地系統，以具體要求按兩相或三相配置;

◆發電機和變壓器的中性點以及出口處;

以上便是小編對于風電場升壓站中電氣設備的“站位”的理解與認識，雖有不足之處，但也希望碼下的這些文字對您關于風電場升壓站的認識有些許幫助，果真如此，小編也就很欣慰噠!
