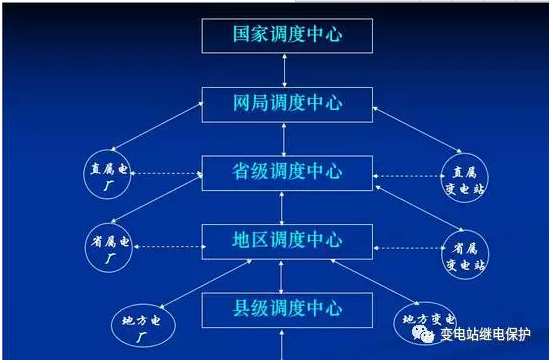

1.調度分層管理

《電網調度管理條例》明確，調度機構分為五級即：

國調：國家調度機構；

網調：跨省、自治區、直轄市調度機構（東北、華北、華東、華中、西北、南方電力調度通信中心）；

省調：省、自治區、直轄市級調度機構；

地市調：省轄市級調度機構；

區縣調：縣級調度機構。

2調度管理的任務

調度管理根據《電網調度管理條例》執行，它的任務是：

組織、指揮、指導、協調電網內各電廠（站）、變電所的運行；

按資源優化配置原則，實現優化調度；

充分發揮電廠、變電所的發、供電設備能力，最大限度滿足社會和人民生產生活用電需要，確保電網的電壓和周波在質量允許的范圍內，使電網連續、穩定、安全運行；

調度指揮所轄網區運行操作、事故處理、維持正常運行等方面進行全面的管理。

3調度的主要內容

電力系統運行計劃的編制；

（1）預測用電負荷：根據負荷變化的歷史記錄、天氣預報、分析用電生產情況和人民生活規律，對未來24小時或48小時進行全系統負荷預測,編制預計負荷曲線,配備好相適應的發電容量（包括儲備容量）；

（2）制訂發電任務、運行方式和運行計劃：根據預測的負荷曲線，按經濟調度原則，對水能和燃料進行合理規劃和安排，分配各發電廠發電任務（包括水電站、火電廠的負荷分配），提出各發電廠的日發電計劃；指定調頻電廠和調頻容量,并安排發電機組的起停和備用,批準系統內發、輸、變電設備的檢修計劃；對系統繼電保護及安全自動裝置進行統一整定和考核，進行系統潮流和穩定計算等工作，合理安排運行方式。

電力系統運行控制；

電力系統運行分析：收集全系統主要運行信息，監視運行情況，保證正常的安全經濟運行。通過安全分析（采用狀態估計和實時潮流計算等應用技術）進行事故預想和提出反事故措施，防范于未然；

繼電保護、通信和調度自動化等設備的運行管理；

指揮操作和處理事故：對所轄廠、站和網絡的重要運行操作進行指揮和監督。在發生系統性事故時，采取有力措施及時處理，迅速恢復系統至正常運行狀態。

有關規程的編制和人員培訓等專業管理。

4調度基本原則

安全：保障電網安全、穩定、正常運行和對電力用戶安全可靠供電；

優質：保證電能質量，保持頻率、電壓、波形合格；

經濟：按照公平、公正的原則合理安排發電，實現發電資源的優化利用。

5電力負荷

電力系統中所有用電設備所耗用的功率，簡稱負荷。

電力系統的總負荷就是系統中所有用電設備消耗總功率的總和；

將工業、農業、郵電、交通、市政、商業以及城鄉居民所消耗的功率相加，就得電力系統的綜合用電負荷；

綜合用電負荷加網絡損耗的功率就是系統中各發電廠應供應的功率，稱為電力系統的供電負荷（供電量）；

供電負荷再加各發電廠本身消耗的功率（即廠用電），就是系統中各發電機應發的功率，稱為系統的發電負荷（發電量）。

6有功功率

有功功率（P）是指保持設備運轉所需要的電功率，也就是將電能轉化為其它形式的能量（機械能，光能，熱能等）的電功率。

比如，5.5千瓦的電動機就是把5.5千瓦的電能轉換為機械能，帶動水泵抽水或脫粒機脫粒。

有功功率的符號用P表示，單位有：瓦（W）、千瓦（kW）、兆瓦（MW）。

7無功功率

無功功率（Q）是指電氣設備中電感、電容等元件工作時建立磁場所需的電功率。

它主要用于電氣設備內電場與磁場的能量交換，在電氣設備（電路系統）中建立和維護磁場的功率。它不表現對外做功，由電能轉化為磁能，又由磁場轉化為電能，周而復始，并無能量損耗。

比如，40瓦的日光燈，除需40多瓦的有功功率（鎮流器也需要消耗一部分有功功率）來發光外，還需要80乏左右的無功功率供鎮流器的線圈建立交變磁場用。由于它不對外作功，才被稱為“無功”。特別指出的是無功功率并不是無用功，只是它不直接轉化為機械能、熱能為外界提供能量，作用卻十分重要。

無功功率的符號用Q表示，單位為乏（Var）或千乏（kVar）。

8ACE

區域控制偏差（AreaControlError），是實際發電與控制目標之差。

9主網

按電能從生產到消費的環節分：發電和輸電；

按電壓等級分：220kV及以上電壓等級；

按調度分層管理分：國調、網調、省調；

10配網

按電能從生產到消費的環節分：配電和用電；

按電壓等級分：110kV及以下電壓等級；

按調度分層管理分：地（市）調、區（縣）調；

11遙信

遙信即遠程信號。它是將采集到的被監控發電廠或變電站的設備狀態信號，按規約傳送給調度中心。包括：

斷路器、開關、刀閘的位置信號（開合狀態）；

繼電保護和自動裝置的位置信號（開合狀態）；

發電機和遠動設備的運行狀態等。

12遙測

遙測即遠程測量，它是將采集到的被監控發電廠或變電站的主要參數按規約傳送給調度中心。

包括各設備的P、Q、U、I、檔位、溫度等。

13潮流

潮流即輸電線路上的電流的流動方向。

如下圖中輸電線路上的箭頭方向：

14輸電斷面

輸電斷面為某一基態潮流下，有功潮流相同且電氣距離相近的一組輸電線路的集合。也稱潮流斷面。

如下圖中藍色圓弧虛線部分：

15一次設備

一次設備是指直接用于生產、輸送和分配電能的生產過程的高壓電氣設備。

它包括發電機、輸電線路、電力電纜、變壓器、母線、斷路器（開關）、刀閘、電容器、繞組、電抗器、PT、CT等。

16二次設備

二次設備是指對一次設備的工作進行監測、控制、調節、保護以及為運行、維護人員提供運行工況或生產指揮信號所需的低壓電氣設備。

它包括：測量儀表、繼電保護、操作開關、按鈕、自動控制設備、計算機、信號設備、控制電纜以及提供這些設備能源的一些供電裝置(如直流屏、UPS等)。

原標題:[基礎知識】電網調度基礎
