有關房主和商家紛紛脫離電網轉而自己發電、儲電的報道比比皆是。在電費極高或服務不均衡的地區，放棄使用電網可以理解，但是對于其他地區，反其道而行之反而更為明智：將區域電網互連，形成覆蓋全球的超級電網?！窕谀壳半娋W(wǎng)遭受的若干壓力，這個想法頗具吸引力：在快速發展的大城市，能源需求猛增;無碳間歇性風能和太陽能發電逐步普及和發展;確保電網免受電子和物理攻擊的需求大大提高。電網規模越小、越孤立，維持電力供需之間的瞬時平衡就越困難。

目前，能夠?qū)崿F(xiàn)遠距離大規模電力輸送且無顯著損耗的技術已經存在，因此運營商們完全可以在整個大洲甚至是全球平衡電力供需。如果某個國家發生停電，線路電壓和頻率的突變將會開啟數千里之外的發電機來彌補電力的不足;如果主要依靠風電的地區風力衰退，鄰近地區可以迅速助以一臂之力;如果某個地區發生強降雨，水電站大壩可留存能量，在需要時輸送到其他地區。有了超級電網，就可確保所有或幾乎所有電力都能物盡其用，有效避免一些導致浪費的做法，例如付錢給風力發電廠，讓其減少發電量，甚至釋放多余電量。(當然，存儲多余能量也有助于避免出現這樣的問題，但大規模經濟型儲能尚未普及。)

本文轉載自：悅智網，作者：Clark W. Gellings。

一般來說，有了全球超級電網，發電站就可以遠離居民區。例如，澳大利亞達爾文市南部的開闊區域人煙稀少，且是世界上陽光最充沛的地區之一。據估計，在那里建造一個養殖場大小的太陽能電站就可滿足整個國家的電力需求。通過連接?xùn)|南亞的海底電纜，電力還可以被送往印尼、巴布亞新幾內亞、新加坡等國。有了超級電網，運營商還能大幅縮減其空轉備用(需求提升時可以利用的備用容量，但實際中很少使用)。

那么建設全球超級電網需要開展哪些工作呢?在技術層面，這取決于覆蓋全球的高壓直流(HVDC)輸電系統網絡，其中大部分組件已經存在。此外，區域電網運營商們需要就這類網絡的付費方式達成一致，制定交易規則，規定技術規范和標準，確保超級電網安全、可靠、平穩地運行。

全球超級電網的淵源可以追溯到電力行業剛起步的階段，當時兩位天才發明家——托馬斯•愛迪生和尼古拉•特斯拉——展開了一場“電流大戰”。1882年愛迪生展示了第一個商用直流電站。但之后，特斯拉發明的交流電一統天下。

1895年，特斯拉實現了利用尼亞加拉大瀑布發電的夢想，在隨后的幾年內，產生的電力向700公里外的紐約市供電，證實了交流系統的優越性。進入20世紀后，世界上的動力系統都開始使用交流電。

交流電戰勝直流電的關鍵是其能夠利用磁感應增大電壓，從而以較低的電流實現遠距離電力輸送，最大限度地減少電阻造成的損耗;到達目的地后再降壓進行本地配電。在當時，直流電無法實現這一點。但電力工程師也認識到，在執行相同的電力輸送任務時，在較高電壓下工作的直流系統將優于交流系統，因?yàn)橹绷鱾鬏斨械碾娏p耗遠遠低于交流系統。

那么低多少呢?如果通過HVDC系統傳輸給定電量，若將電壓加倍，那么需要的電流僅為相應交流系統的一半，可將線路損耗減少四分之三。所需的導線也將大幅減少，因?yàn)橹绷麟娏骺蓾B透電力線的整個導體，而交流電流大多集中在導線表面。換句話說，對于相同的導線截面，交流電遇到的有效電阻較大，以熱量形式損失的電量更多。那么這就意味著交流輸電所需的基礎設施遠遠超過直流電。例如，利用765千伏交流系統傳輸6000兆瓦電功率，需要3條單回路輸電線路穿過180米寬的線路走廊;而800千伏直流系統的線路走廊寬度只需80米。

通過HVDC，不同頻率的電網之間可以輕松進行電力傳輸。HVDC換流器、電纜、斷路器和其他組件比交流電相關組件貴，因此對500公里或更遠的距離使用HVDC才具有經濟意義。但隨著直流組件成本的下降，這一臨界距離也在不斷減小。

認識到這些優勢，在整個20世紀，電力工程師的焦點一直放在直流輸電技術上。長久以來，HVDC的關鍵點是安裝在HVDC線路任意一端的換流器。換流器用于將高壓交流電轉換為高壓直流電，或者將直流電轉回交流電。在20世紀60年代，人們主要利用汞弧閥換流。汞弧閥實際是只能開不能關的電子開關，功能有限，并會造成電力的大量損耗。

20世紀70年代，直流技術得到進一步發展。人們開發出水冷晶閘管，一種巨大的可以開關的固態開關。1978年，這一開關首次被用于納爾遜河的HVDC輸電系統中，這一輸電系統將電力從加拿大馬尼托巴省北部的水力發電站傳輸至人口稠密的南部地區。

自那以后，HVDC雖然在北美應用較少，但已開始在世界其他地區(主要是巴西、中國、印度和西歐)出現。從20世紀90年代末開始，HVDC的配置依賴于絕緣柵雙極晶體管(IGBT)——一種每個周期可多次開關的專用晶體管。最新IGBT的開關速度不到十億分之一秒。

現在的HVDC換流器稱為電壓源換流器(VSC)。雖然較高電壓、較大容量的電力傳輸仍使用傳統的換流器，但VSC有助于將HVDC線路整合到現有網絡中。1997年3月，在瑞典赫爾斯楊和格蘭斯堡之間，基于VSC的3兆瓦/10千伏的HVDC系統成功運行。5年后，在紐約與康涅狄格之間長島海灣的跨海輸電工程中，VSC首次得以大規模部署。該項目功率較高，為330兆瓦，但換流損耗也很高，為2.5%。利用最新的VSC，這種損耗已經降到1%。

此外, 沿一條HVDC輸電線路建立多個換流站的設想已經成為可能。工程師們可以在中間點而不是只能在一端接入線路。超越點到點限制的HVDC輸電系統可將輸電線路連接成網，雖然結構更加復雜，但更穩健。

全球超級電網還需要哪些技術?當務之急就是開發出可應對60千安以上的短路電流并能在幾毫秒內對檢測到的故障作出反應的大容量快速斷路器。幾年前，瑞士ABB公司宣布混合動力機電斷路器已取得一定進展。2015年早些時候，西門子公司宣布已在中國溪洛渡-金華(四川-浙江)HVDC輸電系統上成功測試5千安斷路器。阿爾斯通公司亦公布了這個范圍內的斷路器原型。但要降低這些設備的成本和尺寸并提高其性能，還需要開展大量的工作。

從長遠來看，由高溫超導材料代替銅或鋁制成的電纜可大大加快全球超級電網的部署。因?yàn)檫@些材料可傳輸大量電流，且基本無能量損失。盡管需要冷卻至液氮溫度(低于77開爾文)，但制冷和由其他因素造成的損耗卻不到傳統交流和直流高架輸電線消耗量的一半。超導直流電纜所需的線路走廊也比傳統電纜HVDC窄。若干項目已經證明了超導電纜在短距離上的優勢，如最近韓國濟州島部署的500米/80千伏直流線路。但目前其成本仍遠遠高于傳統電纜。

另一個前景看好的領域是利用硅以外的材料制造先進的電力電子系統。硅元素儲量豐富、成本低、加工簡單，可在室溫下操作，所以是電力和其他半導體器件的首選材料，但研究表明，碳化硅和氮化鎵等新材料也有望用于制作HVDC網絡所需的功率開關。與標準硅器件相比，這些寬帶隙半導體可在較高溫度下運行，可以以較低的電阻承受較高的電壓或電流。如果能實現商業化，那么寬帶隙裝置將既有助于降低成本，又可加強HVDC換流器的功能。

那么建設全球超級電網應從哪里著手呢?第一個選擇就是中國，它是目前世界上電網技術(特別是HVDC技術)開發和部署的先鋒。中國已開始開發利用北部巨大的太陽能和風能資源以及南部大量的水電儲能。為了將約1300千兆瓦電量輸送到東部和南部的人口和工業中心，中國已經建成了世界上最大的高壓交流和直流輸電網，并計劃在未來5年內再建成13到20條特高壓直流輸電線路(800至1100千伏)。為此中國投入了巨資：2014年在這類項目上投入了650億美元，預計至少在未來5年內，此類項目的投入還將維持在這一水平。據國際能源機構估計，到2040年中國還需投入4萬億美元以上的資金，才能將輸電配電模式改造完成。中國電力科學研究院可再生能源和智能電網技術副院長姚良忠稱，他的研究小組還在研究將中國與歐洲、中東及北非相連接的洲際輸電網的可行性。

另一個可選的地點是歐洲。自2008年以來歐盟委員會一直在呼吁建設泛歐超級電網。泛歐超級電網的規劃由代表34個歐洲國家41家輸電系統運營商的歐洲電網運營商聯盟(ENTSO-E)牽頭。

泛歐超級電網的總體規劃是建立HVDC電網，將這些歐洲國家與周邊地區連接起來，包括哈薩克斯坦、北非和土耳其。德國卡塞爾大學的格雷戈?duì)?bull;澤什(Gregor Czish)進行的一項研究表明，有了這樣的電網，風電可以在很大程度上滿足歐洲的能源需求，只需少量的生物質能發電作為補充。一個名為超級電網聯盟的行業組織一直在呼吁發展相關的技術、推進管理和融資，從而推動這一宏偉計劃的實現。

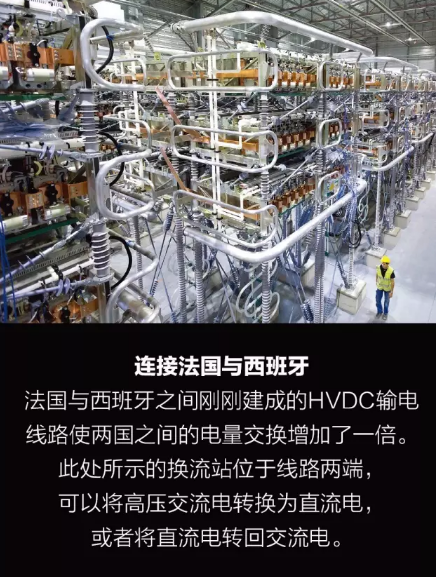

到目前為止，歐洲一些主要的HVDC互連工程業已完成或取得重要的階段性勝利，其中一項是連接德國能源豐富的北部與能源匱乏的南部地區的百億歐元項目，還有兩個是連接德國與挪威以及挪威與丹麥的項目，此外法國與西班牙之間的HVDC電網也剛剛建成。

當然，全球超級電網還需要建設更多的基礎設施：根據規劃的項目和部分地區的冗余假設，我估計還需要約10萬公里HVDC輸電線路和115個換流站。其中一些換流站是“超級換流站”，就像新墨西哥Tres Amigas項目開發商所設想的那種。Tres Amigas項目計劃連接北美3個主要電網(西部、東部和德州電網)，并提供能量?jī)?chǔ)存。要將大型的區域電網連接起來，全球電網需要類似的設施。(見“邁向全球超級電網的工程項目”中列出的亞洲、歐洲和世界其他地區擬建設的超級電網項目。)

迄今為止，全球超級電網所面臨的最大難題是費用如何結算。很難為如此龐大和復雜的項目確定一個固定的數字，但支持者指出，這種電網將物超所值。斯派羅斯•察澤瓦斯雷迪斯(SpyrosChatzivasileiadis)、達米安•厄恩斯特(Damien Ernst)和格蘭•安德森(Göran Andersson)在2013年《可再生能源》雜志上發表的一篇論文中分析了以往有關超級電網的研究以及已完成的相關項目，并且估算出建設5500公里長(約為連接紐約市與葡萄牙波爾圖的距離)、800千伏/3千兆瓦的海底HVDC電纜所需的資金投入。(目前，800千伏遠遠超出了現有海底電纜的經濟性范圍。)作者的結論是，僅電纜就需每公里115萬至180萬歐元，每個換流站耗資約3億歐元。假設熱損耗為3%，使用壽命為40年，研究人員估計，輸電成本為每千瓦時0.0166至0.0251歐元(0.0189美元至0.0286美元);相應地，美國居民用戶的成本約為每千瓦時0.011美元，這一數字包括輸電費用但不包括發電費用。HVDC超級電網的電價肯定會比今天的價格低得多，因?yàn)殡娏?lái)自價格最低的能源。

規劃并融資建設全球超級電網的國家需就可再生能源(亦包括核能)達成國際共識。如果能就溫室氣體排放征稅達成全球協議，從而為向無碳能源的過渡提供經濟上的激勵，可以加速這一共識的形成。全球超級電網第一階段的發展需要政府的資金支持，而初步設施到位后，可以通過征收碳排放稅推動私營部門融資。

除融資外，政府和電網運營商還需要就電力自由貿易規則達成一致。通過批發市場進行電力交易(可能分區進行)有助于實現全球超級電網的高效電力流通。

此外還需要協同規劃，將現有電網和規劃的區域超級電網連接起來。如前所述，中國和歐洲都在規劃自己的HVDC網絡。但在美國，輸電規劃基本仍屬于各州事務，部分原因是土地使用和投資者所有的公用事業都由各州控制和管理。在何處建立超級電網連接點、如何配置HVDC電網、使用多大電壓、是否以及何時使用高架或海底系統等技術和運籌決策都需要敲定。

最后(但并非最不重要)的一點是，各方需就相關技術規范達成一致，確定每條輸電線路、換流站和發電機的參數，以確保全球超級電網安全、可靠、穩定地運行。

全球超級電網耗資巨大，需要幾十年的時間才能建成。不過國際運輸和電信部門已有這樣的先例，并且另一個選擇——繼續依賴礦物燃料的、低效的、分離的電網則成本更高。
