輸電線路工程施工流程及組織措施

（本文來自：輸配電線路，ID：shudianxianlu）

1. 土石方工程施工工藝

1.1 一般施工工藝

1.1.1適用范圍

架空電力線路常規土石方工程施工。

1.1.2 施工工藝流程

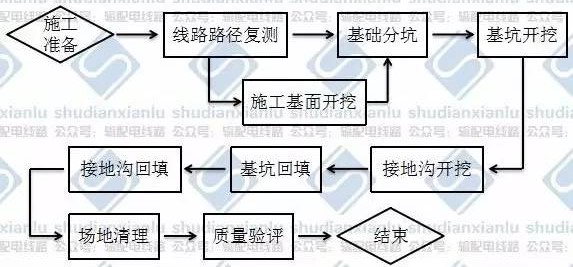

圖1-1 施工工藝流程圖

1.1.3 施工流程說明及主要施工工藝質量控制要點

1.1.3.1施工準備：主要是測量儀器必須要檢驗合格、測量人員必須要持證 上崗。

1.1.3.2線路路徑復測

(1)線路測量前必須依據設計提供的數據復核設計給定的桿塔位中心樁，并以此作為測量基準;

(2)設計交樁后個別丟失的桿塔中心樁，應按設計數據予以補釘;

(3)對設計平斷面圖中未標識的新增障礙物應重點予以復核。

1.1.3.3施工基面開挖：主要是開挖時要注意放邊坡，開挖后不應積水、邊坡不應坍塌，及時清除周邊的浮石和懸石。

1.1.3.4基礎分坑：分坑前要仔細核對設計圖紙，確定方向樁并保護好， 測量時要確保測量數據是在規定、規范允許的范圍之內，發現邊坡不夠的要 及時的向設計部門反饋。

1.1.3.5基坑開挖：

(1)坑深應以設計施工基面為準，施工基面為零時，以中心樁的自然地面標高為基準。

(2)土質較差，一般先挖坑深的腿，待施工回填后再開挖坑深的腿。

(3)坑深的允許范圍一般是+100～0mm，現澆基礎超深部分的要鋪石灌漿。

1.1.3.6 接地溝開挖：符合設計要求，在山坡上挖接地溝時，應沿等高線開挖，兩接地溝間的平行距離不應小于5m。

1.1.3.7基坑回填：現澆基礎可在拆模后取土回填，回填時應清除坑內樹枝、枯草等雜物，并不得在邊坡范圍內取土。

1.1.3.8接地溝回填：接地溝回填主要是注意回填的土要高于原土面，這樣落雨才不會沉降。

1.1.3.9場地清理：施工完成后，應及時清理工器具及原材料，做到工完、場凈、料清。

1.3.10質量驗評：執行的是南網的《110~500kV架空電力線路工程施工質量驗評及評定規程》

1.1.4 圖例示范

基坑開挖圖片

接地溝開挖圖片

回填后的成品圖

1.2 大開挖施工工藝

1.2.1適用范圍

架空電力線路泥水及流砂坑需擴大基坑開挖施工。

1.2.2 施工工藝流程

圖1-2 施工工藝流程圖

1.2.3 施工流程說明及主要施工工藝質量控制要點

1.2.3.1施工準備：同一般土石方施工工藝一樣。

1.2.3.2基坑開挖：一般大開挖基礎都是處于較平地面的，所以現在多數是采用鉤機開挖，只不過是要在開挖過程中及時排水，做好輔助措施。

1.2.3.3質量驗評：同上

1.2.4 圖例示

井點排水施工圖

1.3 巖石基礎基坑開挖施工工藝

1.3.1適用范圍：

架空電力線路巖石基礎基坑開挖施工。

1.3.2施工工藝流程

圖1-3 施工工藝流程圖

1.3.3 施工流程說明及主要施工工藝質量控制要點

總體的施工工藝同一般施工工藝的是一樣的，不再重復闡述。

2. 基礎工程施工工藝

2.1 現澆基礎施工工藝

2.1.1 適用范圍

架空電力線路現場澆筑基礎施工。

2.1.2 施工工藝流程

圖2-1 施工工藝流程圖

2.1.3 施工流程說明及主要施工工藝質量控制要點

2.1.3.1施工準備：原材料、機具到位。

2.1.3.2原材料檢驗：主要是水泥、砂、石的送檢和鋼筋原材料試驗及鋼筋焊接試驗等。

2.1.3.3鋼筋籠的制作與安裝：主要是鋼筋加工、鋼筋連接、鋼筋焊接、鋼筋的綁扎、鋼筋的安裝都要符合規范規定的要求。

2.1.3.4模板安裝：主要是尺寸的控制和模板安裝要穩固。

2.1.3.5混凝土澆筑：最主要的是控制跟開尺寸、地螺跟開、相對高差，澆筑過程中嚴格控制水灰比及塌落度，澆筑過程中大約是每30cm振搗一次。

2.1.3.6混凝土養護：養護應在澆筑后3h內開始澆水養護。一般不少于7晝夜。

2.1.3.7模板拆除：最主要的模板拆除后的對基礎的質量缺陷處理不得隨意處理，要經過監理現場認可定好方案后才可以回填。

2.1.3.8質量驗評：同上

2.1.4 圖例示范

鋼筋焊接圖

鋼筋綁扎圖

模板安裝圖

現場澆筑圖

成品養護圖

2.2 人工挖孔樁基礎施工工藝

2.2.1適用范圍

適用于土質較好且水位低于混凝土基礎底面高程的基礎基坑施工。

2.2.2施工工藝流程

圖2-2 施工工藝流程圖

2.2.3施工流程說明及主要施工工藝質量控制要點

基本上同現澆基礎是一樣的。

2.2.4 圖例示范

鋼筋綁扎圖

塔腿安裝圖

2.3 鉆孔灌注樁基礎施工工藝

2.3.1適用范圍

架空電力線路鉆孔灌注樁施工。

2.3.2施工工藝流程

圖2-3 施工工藝流程圖

2.3.3 施工流程說明及主要施工工藝質量控制要點

2.3.3.1施工準備：

(1)平整場地：清除地面障礙物，修建便道，以便汽車、起重機進場。

(2)安裝供水、供電線路。

(3)合理擺放鋼筋籠的焊接加工位置、砂石堆放點及泥漿池容量要足夠。

2.3.3.2鉆孔：

(1)要保證鉆機的穩定，保證鉆機中心與樁基中心重合。

(2)鉆孔過程中要注意加強泥漿的管理，及時清理循環系統，保持泥漿黏度、濃度及膠體率符合規范要求。

2.3.3.3清孔：清孔的目的是清除孔內泥漿、鉆渣和沉淀層，盡量減少孔底的沉淀層厚度，以防樁底留有過厚的沉淀土影響樁的承載力。主要有正循環和反循環兩種。

2.3.3.4鋼筋骨架安裝：由于灌注樁樁徑較長，因此鋼筋加工一般都是在現場焊接，焊接完成按段下放用吊機安裝。鋼筋籠下放后要進行二次清孔。

2.3.3.5水下澆灌：

(1)混凝土要求具有良好的和易性，塌落度一般為180～220mm。

(2)水下灌注樁第一次下料最為關鍵，一定要計算好能夠排除泥漿的混凝土量，否則就會出現漏管現象，導致斷樁。

2.3.3.6驗樁：混凝土在達到強度后，要對露出地面的樁頭進行破樁，直到露出嶄新的混凝土為止，經過驗樁合格而且要清理干凈后才能做承臺和連梁。

2.3.3.7質量驗評：同上

2.3.4 圖例示范

破樁頭圖

成品圖

3. 桿塔工程施工工藝

3.1 內拉線懸浮抱桿分解組立桿塔施工工藝

3.1.1適用范圍

架空電力線路自立塔的分解組立。

3.1.2施工工藝流程

圖3-1 施工工藝流程圖

3.1.3 施工流程說明及主要施工工藝質量控制要點

3.1.3.1施工準備：

(1)進行場地平整，清除影響組立安全的障礙物。

(2)要按照組立鐵塔的塔型、噸位、最大吊重選擇合適的抱桿。

3.1.3.2抱桿起立：原則上要求使用人字抱桿起立，如果塔腿已經起立完成也可通過塔腿來起立。

3.1.3.3提升抱桿： 抱桿的提升主要是靠起吊磨繩系統來受力提升，由四方拉線控制起吊過程的垂直度。

3.1.3.4塔材吊裝：塔材在吊裝前，一定要計算重量是否超出允許最大吊裝量，在上升過程中盡量使塔材靠近塔身0.3-0.5米，同時要使用偏拉繩控制塔材的方向和就位。

3.1.3.5抱桿拆除：收緊抱桿提升系統，使承托繩呈松弛狀態，予以拆除，再將抱桿頂部降到低于鐵塔頂面以下，裝好鐵塔頂部的水平材即可。

3.1.3.6螺栓復緊及缺陷處理：在鐵塔組立完成后，管理人員要對塔材欠料、螺栓緊固率進行驗收，最終達到合格標準才可以轉序。

3.1.3.7質量驗評：同上

3.1.4 示范圖例

懸浮抱桿布置示意圖

塔材吊裝圖

3.2 接地工程施工工藝

3.2.1適用范圍

架空電力線路接地工程。

3.2.2施工工藝流程

圖3-2 施工工藝流程圖

3.2.3 施工流程說明及主要施工工藝質量控制要點

3.2.3.1施工準備：焊接人員應持證上崗，焊接設備性能要滿足要求。

3.2.3.2接地體連接：焊接部分應做防腐處理。

3.2.3.3接地體敷設：

(1)傾斜地形應沿等高線敷設

(2)兩接地體間平行距離不應小于5米。

3.2.3.4接地電阻測量：測試后的數值應乘以季節系數，測量時須將引下線與桿塔斷開。

3.2.3.4質量驗評：同上

3.2.4 示范圖例

接地體焊接圖

接地體安裝成品圖

4. 架線工程施工工藝

4.1 架線施工工藝

4.1.1適用范圍

架空電力線路施工中的牽張場方案選擇。

4.1.2 施工工藝流程

圖4-1 施工工藝流程圖

4.1.3 施工流程說明及主要施工工藝質量控制要點

4.1.3.1施工準備：

(1)牽張場的選擇：地形平坦和寬闊、交通運輸方便、導地線允許接頭檔。

(2)放線滑車懸掛：要按照導線的分裂數來選擇5輪或7輪，注意大轉角的耐張塔要使用雙滑車。

(3)交叉跨越：要對交叉跨越進行跨越措施提前確定并實施，電力線路爭取停電作業，帶電的低壓線路要搭設跨越架，對高速公路、高速鐵路、高等級電壓線路要辦好跨越手續和措施。

4.1.3.2導引繩展放：

(1)導引繩的選定：要按照所牽引的牽引大繩及計算出來的最大牽引力來選定導引繩，一般有￠15和￠22較多使用。

4.1.3施工流程說明及主要施工工藝質量控制要點

4.1.3.1施工準備：

(1)牽張場的選擇：地形平坦和寬闊、交通運輸方便、導地線允許接頭檔。

(2)放線滑車懸掛：要按照導線的分裂數來選擇5輪或7輪，注意大轉角的耐張塔要使用雙滑車。

(3)交叉跨越：要對交叉跨越進行跨越措施提前確定并實施，電力線路爭取停電作業，帶電的低壓線路要搭設跨越架，對高速公路、高速鐵路、高等級電壓線路要辦好跨越手續和措施。

4.1.3.2導引繩展放：

(1)導引繩的選定：要按照所牽引的牽引大繩及計算出來的最大牽引力來選定導引繩，一般有￠15和￠22較多使用。

(2)弧垂觀測：一般方法有等長法、異常法、角度法和平視法，一般優先選用等長法。

(3)弧垂調整：一般先調整好一根子導線的尺度后，其它子導線一齊看平

(4)畫印壓接：在緊線尺度達到標準后，就要將導線進行畫印進行標識后斷線壓接。

4.1.3.5壓接施工：

(1)液壓人員必須持證上崗。

(2)壓接流程：洗管-割線-畫印-涂電力脂-套管-壓接。

(3)尺寸檢查：三個對邊距一般只允許有一個達到最大值，超過此規定時應更換鋼模重壓。

(4)一般使用的壓力值為80kN。

4.1.3.6附件安裝：

(1)包括直線塔附件和耐張塔跳線安裝及間隔棒、防震錘的安裝。

(2)螺栓穿向、防震錘的對象、跳線的尺度、絕緣子的干凈度都要符合標準要求。

(3)光纜安裝：光纜安裝時要注意接頭盒內不能夠進水及有潮氣。

4.1.3.7質量驗評：同上

4.1.4 圖例示范

展放導線圖

展放迪尼瑪圖

帶電跨越電力線路圖

跨越鐵路圖

安裝后的間隔棒圖

壓接施工圖

平衡掛線圖

直線塔附件安裝圖
