微電網是互相連接的本地能源系統，可能成為新能源轉型的基石。在電氣領域中，微電網在邊界中進行定義，并結合負載、分布式能源（包括存儲）以及特定的控制功能。

其實現需要新的技術，以使分布式能源圍繞一個共同目標進行協作、分析戰略以優化互連系統的運作和管理，或緩解雙向電力系統的設計局限。

內容概要

當前和未來的技術

確保安全和可靠的運行

控制分布式能源

優化能源流

當前和未來的技術

微電網來自互相協作的子系統網絡，而非獨立的功能組件。實際上，其通常組成部分為：

a)一個能源網絡基礎設施，包括發電設備（通常是多個分布式能源）、一個能源分配網絡、以及臨界水平和配置各不相同的能源使用者/消費者。

b)傳感器、儀表和網絡保護

c)分布式能源（DER）水平的控件

d)微電網管理水平的控件，從而優化整個系統

e)監控與數據采集（SCADA）系統，從而與微電網運營商對接

f)云決策服務，例如費用管理、需量電費優化、需求響應、自消費、停電管理、二氧化碳（CO2）減排等等。

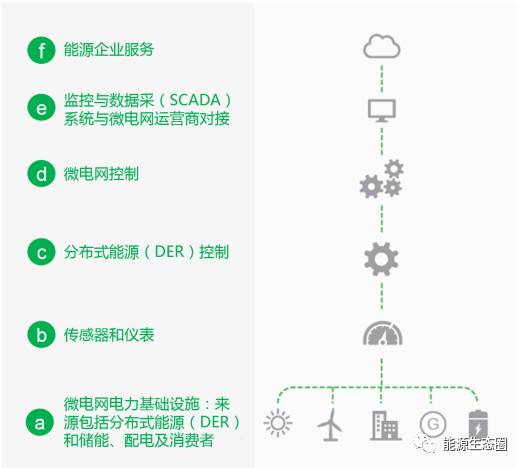

圖1微電網功能架構，從電網到云

微電網的實現旨在順應全球性的能源期望，例如復原力、經濟性、安全性和CO2減排。這些期望的優先級取決于微電網類別，以及不同組件的相關技術特性。但無論何種情況下，都必須通過系統控制和保護創新方面的技術進步，來滿足具體的性能目標，以實現分布式能源圍繞共同目標進行協作的目的。

確保安全和可靠的運行

保護策略的特定約束

在微電網中，本地分布式發電以及脫離主電網孤島運行的能力為保護系統的設計帶來新的挑戰。

微電網根據分布式發電的實時生產力、微電網配置（并網運行或孤島運行），以及實時功率需求（負荷配置）分為不同的操作模式，如圖2A、2B和2C所示。

圖2A、2B、2C微電網運行模式示例

A.僅由電網供電

B.由電網和本地能源并行供應，儲能充電

C.由本地能源和儲能供應（孤島模式）

隨著微電網運行條件的改變，網絡拓撲結構也發生變化。因此，短路電流容量的大小和方向都可能不同。保護系統必須經過精心設計，以便在各個運行模式所有可能出現的故障情況中確保人員和設備的安全，同時避免因錯誤的保護識別而導致宕機。

特別應當注意的是，微電網往往都是多源系統，同時擁有旋轉和電力電子式電源。保護系統設計的復雜性來源于這些電源可以并行供應，也可以單獨運行。

第一個挑戰是應對低短路電流容量。許多分布式能源，例如太陽能光伏（PV）板或風力渦輪機都通過逆變器耦合。這些逆變器的短路電流大小限值通常不得大幅高于額定電流，以保護逆變器本身。因此，短路電流容量低于類似的旋轉電機，由此可能對僅包含逆變器能源的孤島模式帶來問題。依賴于更高的可用短路電流的傳統過電流保護理論可能會失效，需要建立其他保護策略。

保護系統設計面臨的另一挑戰是對雙向能量流的響應。隨著能源資源被分配后，電力一般會同時自上而下（從發電廠到用戶端）和自下而上（分布式能源和儲能也許會向微電網的主電源或主電網供電）傳輸。

因此，針對具體項目的電氣工程研究必不可少，以詳細說明要使用的保護和計量裝置。

電能質量相關細節

微電網能夠?qū)崟r平衡發電量和需求。這需要快速而準確地測量有功功率和無功功率、頻率、電流和電壓電平，以實現適當?shù)碾娔苜|(zhì)量控制和自動化操作。

在微電網應用中，電能質量的測量更加重要。應對下列特定電能質量問題進行監測，、分析，并使其保持在正常運行范圍內。

諧波：諧波的產生和相互作用要比諧波的主要來源通常是電子負載和設備的傳統網絡更需重視。在微電網中，逆變器式分布式能源會產生額外的諧波污染，如果沒有得到恰當監測和恰當處理，諧波水平可能大幅提升。

頻率變化：通常來說，微電網頻率在連接到主電網時很穩定，頻率很少變化，特別是在電網強大且密集的國家。然而，當微電網孤島運行時，由于系統中的剛性發電源減少，頻率變化可能變得更為關鍵，需要密切監測。

瞬變：配置和運行模式發生變化時，可能會發生瞬變。應對瞬變進行捕獲和分析，以發掘任何可能的根本原因。

電壓驟降和驟升是傳統網絡和微電網意外停機的主要原因。驟降和驟升應通過充分的監測功能得到監測、記錄和本地化，例如擾動方向檢測功能。

圖3電能質量的測量是保證微電網控制、可靠性和標準合規性的關鍵。

能源可靠性大多數時候都取決于能源、儲能和電網之間的聯系，而非分布式能源（DER）。分布式能源需要通過可靠的方法進行協作，從而保持穩定的頻率和電壓。這是孤島式微電網的本質，并成為互連微電網支持主電網穩定性時的要求。

控制分布式能源

電力控制的穩定性

穩定的電力系統必須能夠穩健應對由短路、電機起動、負荷變化，或任何配電網故障或停電引起的不可控瞬變。對于電力系統，這意味著需要非?？斓捻憫俣?。因此，維持微電網穩定性的第一步，是理解分布式能源互相之間的自然互動方式，并觀察由快速內部控制導致的反射行為。

由同步發電機構成的傳統的發電廠自然形成電網。這是一套行之有效的發電系統，歸功于物理性能和控制邏輯的配合，即使電網電壓發生瞬變，也可以提供穩定的頻率和電壓。事實上，同步電機的轉動慣量和磁力設計使它們能夠自然地形成電網，并在發生電網瞬變的時候，與其他并聯電壓源適當?shù)胤窒砉ぷ髁浚幢３滞剑?。這是通過速度和電壓控制回路實現的，此回路可通過下垂功能自動調節發電機的功率。

大多數分布式電源使用逆變器來接入電網（太陽能光伏、風力、電池、燃料電池等）。這些逆變器現今最常見的內部控制名為“并網”，意味著依賴于其他發電機來產生電網電壓和穩定頻率。該方案旨在為主電網提供有功功率和無功功率，或用于可再生能源滲透率低的微電網中。但是，如果我們想以大多數逆變器發電機為基礎搭建電力系統，那么這種并網模式就不行了，首先是因為它們根本不能依靠自己產生電網電壓。

和同步電機不同，如果想要將那些逆變器，作為可以與其他電網構成單位并行的組網分布式能源使用時，我們將面臨新的挑戰。將逆變式可再生發電與傳統發電機相結合時，這將變得特別困難。除了可再生能源自帶的間歇性以外，逆變器不具有轉速和電網頻率之間的天然慣性連接。逆變器控制回路不但耐受過電流能力差，而且要比旋轉電機快很多。這種快速響應時間通常會使它們在旋轉電機調節之前做出反應，由此可能導致電流飽和、無法同步，并最終斷開連接等問題。這就是為什么強大的逆變發電機控制回路的設計是確保微電網穩定性面臨的主要挑戰之一。

最近推出的逆變器能夠提供真正的分布式能源組網功能，能夠在以獨立模式運行，或與其他能源來源（包括傳統發電機）并聯運行的情況下維持電力系統穩定。

利用逆變發電機（IBG）的創新概念可以幫助克服此前提到的穩定性挑戰。這些逆變式發電機通常包括：

一種可再生分布式能源（例如太陽能光伏板、風力或水輪機）

一臺電子逆變器，內置先進的電壓和頻率控制回路

一種名為電力存儲的能量來源，用于使瞬時可再生發電與實際負荷需求脫鉤，從而平穩可再生能源的易變性

將此類IBG與傳統的發電機相結合，將幫助解決大多數微電網暫態穩定性相關的問題。

例如，虛擬同步發電機（VSG）概念就使用了綜合模式，模擬真機的物理行為，從其自然構成電網的屬性中受益。與電力存儲關聯使VSG能夠提供“類似旋轉”的儲備，以確保微電網的穩定性。

此類VSG可以通過現有的電氣架構和現有的控制策略實現。

為保證電力的長期穩定和可用性，IBG還需要通過特殊的電力管理算法進行控制。這些“次要”調節負責平衡DER之間的電力（例如傳統發電廠常用的電力共享模塊）。此外，這些調節能夠在關閉一些燃料發電機的同時保持充足的電力儲存水平。

這項新能力使可再生能源的廣泛采用和高度一體化成為可能，下可至基本的“太陽能+光伏—柴油機”混合發電結構提供較低的燃油消耗，上可至存儲耦合式可再生DER的零排放微電網。

圖4傳統轉換器與逆變式發電機

優化能源流

優化的能源控制

微電網控制器負責整個系統的運行。這個協調層管理本地發電和存儲功能、負載管理和電網服務，以達到能源成本、二氧化碳排放和可靠性相關的預期目標。

以下例子說明了能源優化及其在實踐中的意義：

由太陽能光伏、熱電聯產（CHP）和儲能器組成的微電網為一幢較高的校園建筑供電。天氣預報稱下午的太陽輻射很強，天然氣供應商設定下午2點以后提高電費，而且今天是星期五，人們通常會在下午6點前下班。微電網控制器可以決定最大功率開動熱電聯產發電機，在為電池充電的同時，也為校園建筑供熱，直到下午2點。然后關閉CHP，在余下的下午時間段運行電池和太陽能光伏，擁有足夠能源來提供預期平均負載，然后逐漸降低溫度至可接受的最低值，直到下午6:30。

系統優化涉及云分析與先進的微電網控制器之間的協作。數據采集和情境智能用于提供自動預測和資產調度，以在其定義限制下實現運營目標。微電網的運行環境會根據事件發生改變，例如惡劣天氣、設備無響應、意外孤島、系統重構，或大幅負載變化。這就是為什么微電網分析和控制系統需要具備動態和自治能力，以重新配置系統設置和算法，從而提供最高效的配置。

通過幾種技術解決方案可以實現微電網控制器的高效運行：

最直接的解決方案是使用中央控制器來收集操作信息，直接與SCADA或云服務進行交互，以運行優化算法，將選定的策略部署到不同的互連資產上。該方案目前通常通過微電網控制器完成，其優點在于能夠管理邏輯輸入/輸出，以及與普通的現場網絡進行對接（例如Modbus）。但這通常需要為單個項目開發專門設計的工程解決方案。

第二種解決方案是實現分布式微電網控制器。這意味著每個組件都參與系統優化，并直接與其同類進行協作。有趣的是，這已成為分布式智能發電機組控制制造商的典型解決方案，其中每個機組都會依據電網情況自主與其他組件互動。分布式控制的實施可能更具挑戰性，但同時也帶來了一些優點：

1.提供自然冗余和即插即用行為，從而提高可靠性和可擴展性

2.借助邊界優化智能提高本地運行性能

3.推動整合數據格式和用于系統優化的交換協議

4.或者也可以綜合上述兩種解決方案。例如，在多設施微電網的情況下，將單設施微電網控制器（集中式操作）與多設施微電網系統協調的分布式方法相結合，會獲得很好的效果。

圖5集中式與分布式微電網控制器架構

結論

過去十年內的重大技術進步促成了微電網的面世。太陽能發電和可部署儲能等分布式能源領域的實質性進展，以及可操作的物聯網環境提供了全新的協作和優化能力。

然而，這些系統在運行過程中也出現了具體的新問題：

確保分布式能源圍繞共享目標進行協作需要多個控制層。

優化微電網運行和管理的計算策略取決于整個網絡中的數據和監控系統。

雙向電流相關的技術限制，需要改進可再生能源逆變器的性能和/或保護系統的設計。

所有這些技術挑戰目前正在通過創新，以及實地驗證的經驗加以解決。
