摘要

將模塊化多電平變換器（MMC）作為電池儲能系統（BESS）的并網變換器，可在實現高壓并網的同時兼具控制的靈活性。針對電池儲能型模塊化多電平變換（B-MMC）系統，提出一種可有效減小計算量的混合型模型預測控制（H-MPC）方法。該H-MPC方法由PI控制和MPC組成。其中，PI控制部分用于求取滿足交流電流輸出和環流控制要求的子模塊接入個數；MPC則負責共模電壓（CMV）抑制，對子模塊接入個數進行適當調整。結合子模塊接入個數與電池組荷電狀態（SOC）的排序結果，即可產生具體開關信號。針對不同應用場合，PI控制部分和MPC的控制目標選取要更為靈活。以環流控制為例，對其包含于MPC部分的情況進行簡要分析。最后通過Matlab/Simulink仿真和實驗，驗證了該方法的正確性與有效性。

引言

新能源的大范圍應用能夠有效降低人們對石油能源的需求，并且其具有可再生能力強、排放污染小等優勢，對緩解能源危機和環境惡化有著重要意義[1]。由于新能源發電具有間歇性和不確定性等特點，在并網過程中通常要與儲能裝置相結合。儲能裝置能夠進行快速的功率吸收、釋放，有效減小新能源輸出波動對電網的沖擊，實現新能源的友好接入和協調控制[2]，其中電池儲能在大規模儲能系統中占據著重要地位。

傳統儲能并網系統需要將電池組進行串、并聯，經過前級DC-DC 變換器升壓后通過后級逆變電路實現并網。對于電池組而言，若要對其進行充、放電狀態監測則需要添加額外的電池能量管理系統，生產成本也會相應提高；對于電力電子變換器而言，開關器件所需承受的電壓等級較高，系統工作的安全性會受到嚴重影響。若將電池儲能系統（BatteryEnergy Storage System, BESS）與模塊化多電平變換器（Modular Multilevel Converter, MMC）相結合，則能夠?qū)崿F(xiàn)儲能單元的分散接入，并適合接入高壓電網，提高系統的運行效率和可靠性[3]。

目前關于模塊化多電平變換器電池儲能（Batteryintegrated Modular Multilevel Converter, B-MMC）系統的研究仍然相對較少。文獻[4]通過調節各個子模塊的調制深度，實現了電池組間荷電狀態（State OfCharge, SOC）的均衡一致。文獻[5]則從理論上分析了不同環流分量對電池組SOC 均衡的影響。文獻[6]中，該結構被應用于電動汽車領域，并分別對交、直流充電和正常行駛?cè)N不同工作狀態進行了相關分析。針對B-MMC 結構的控制，目前仍以經典PI控制器為主。

模型預測控制（Model Predictive Control, MPC）方法因其在處理非線性系統復雜約束型問題時展現出的卓越優勢，正逐步被推廣于電力電子控制領域[7]。文獻[8]中介紹了一種適用于MMC 結構的有限控制集模型預測控制（Finite Control Set-ModelPredictive Control, FCS-MPC）方法。該方法結構簡單，價值函數能夠同時涵蓋多個控制目標，但當子模塊數目較多時，數據計算量的增長較為嚴重。文獻[9]則將整體價值函數的求解過程分解為多個子目標函數逐級尋優的形式，該控制方法中并未涉及權重系數的選取，降低了控制系統的設計難度。文獻[10]則將排序均壓策略與分組思想相結合，衍生出一種適用于MMC 工程應用的優化MPC 策略，該方法并不會隨子模塊數目的增多明顯加重處理器運算負擔。

基于上述研究現狀，本文提出一種適用于B-MMC結構的混合型模型預測控制（Hybrid-Model PredictiveControl, H-MPC）方法。H-MPC 方式可分為PI 控制和MPC 兩大部分。其中PI 控制部分主要用于實現交流輸出電流跟蹤等邏輯較為簡單的部分，而MPC部分則用于處理共模電壓抑制等復雜邏輯部分。相比于傳統PI 控制方式，H-MPC 有效減少了PI 控制器的數量，降低了控制系統的設計復雜度；而相對于常規MPC 方式，H-MPC 則減少了每個采樣周期內需要考慮的開關狀態數量，進而降低了運算需求。本文詳細分析了B-MMC 系統的運行特點、MMC的傳統MPC 方法， 并在此基礎上提出了一種H-MPC 方案，實現了交流輸出電流跟蹤、環流控制、電池組SOC 均衡和共模電壓抑制的控制目標。本文最后通過Matlab 仿真和實驗驗證了該控制策略的正確性與有效性。

1 B-MMC 系統拓?fù)浣Y(jié)構

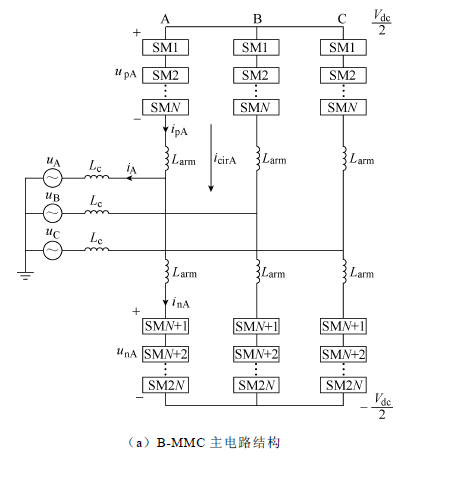

圖1a 為B-MMC 主電路拓?fù)浣Y(jié)構

每相包含上、下兩組橋臂，每組橋臂均由N 個電池子模塊和1 個電抗器 Larm串聯組成；upx和 unx分別為 x 相（x=A, B,C）上、下橋臂輸出電壓；ipx、inx 和icirx 分別為x 相上、下橋臂電流和環流；ux 和ix 分別為x 相交流側電網電壓和交流輸出電流；Lc 為輸出濾波電感。電池子模塊結構如圖1b 所示，每個電池子模塊中均包含1 個半橋電路、1 根熔體及其與并聯的濾波電容和電池組。通過控制開關管的通斷，可實現子模塊的投入、切除和閉鎖。

以A 相為例，交流輸出電流、相間環流和橋臂電流間的關系可表示為

（1）式中，IA 為A 相輸出電流幅值；φ 為功率因數角。在B-MMC 系統中，由于不同電池組間存在特性差異，環流中會存在直流和基頻分量為

（2）式中，IcirA_dc, IcirA_50Hz 和IcirA_100Hz 分別為A 相直流環流、基波環流和二倍頻環流的幅值；τ、θ 分別為基頻環流和二倍頻環流的初始相位。以A 相為例，上橋臂子模塊的等效開關函數為MAup,i=(−mpAisin(ωt)+1)/2；相應地，下橋臂子模塊的等效開關函數為MAdn,i=(mnAisin(ωt)+1)/2。其中，mpAi 和mnAi 分別為對應子模塊上、下橋臂的調制深度。進而可得到單個子模塊的輸出電壓分別為

(3)式中，Vbat_pAi 和Vbat_nAi 分別為A 相上、下橋臂中第i 個子模塊的電池組開路電壓，i=1, 2,…, N。

結合式（1）～式（3），可得單個子模塊的輸出上、下橋臂有功功率分別為

由式（4）可知，通過調節環流中的直流、基頻成分和子模塊調制深度均能夠有效調節各子模塊的輸出有功功率，進而改變電池組的SOC，實現SOC均衡。

根據圖1a 可列寫B(tài)-MMC系統電壓動態方程為

對式（5）、式（6）進行加減運算，可得

式中，(unx−upx)/2 為B-MMC 系統x 相交流側輸出等效電動勢。由式（7）、式（8）可知，輸出電流取決于上、下橋臂的電壓差，而相間環流則受到上、下橋臂電壓和的影響。

2) 傳統MPC 在MMC 中的應用

在MMC 中，為了保證系統的穩定運行，需要同時對子模塊電容電壓、內部環流和交流輸出電流進行有效調控。在穩定運行基礎上，還可通過在價值函數中疊加其他子目標函數的方式實現多目標控制，包括開關頻率優化、共模電壓抑制和電流脈動削減等[11]。本文MPC 的控制目標包含以下四點：①交流輸出電流跟蹤；②相間環流控制；③子模塊電壓均衡；④共模電壓抑制。

2.1 MMC 模型離散化處理

假定系統采樣周期為Ts，對式（7）、式（8）采用前饋歐拉公式進行離散化處理，可得t+1 時刻的交流輸出電流、環流預測值分別為

(9）式中，K1=2Ts/(Larm+2Lc)；K2=Ts/2Larm； upx(t+1)和unx(t+1)分別為x 相上、下橋臂t+1 時刻的輸出電壓預測值；ux(t+1)為電網電壓預測值，當采樣周期足夠短時，可近似認為ux(t+1)=ux(t)；ix(t+1)、ix(t)分別為交流側輸出電流在t+1 時刻預測值和t 時刻的采樣值。

對于子模塊電容電壓，可列寫動態方程為

（10)式中，m=p, n；i=1～N；VC_xmi 為x 相上、下橋臂中第i 個子模塊的電容電壓值；Smxi 為對應子模塊的開關函數，其定義為

同樣，對式（10）進行離散化處理，可得t+1時刻的電容電壓預測值為

電壓源型PWM 變換器會產生高頻共模電壓。多電平拓?fù)潆m然可以降低其幅值，但由于直流母線電壓等級較高，在電平數拓展有限情況下，仍存在較高的共模電壓。共模電壓的存在會縮短電機的使用壽命[12]、加速電池老化[13]，需要對其加以抑制。

根據共模電壓定義，可得到t+1 時刻的共模電壓表達式為

2.2 整體價值函數的確定

基于上述分析，可得到傳統MPC 方式下的整體價值函數為

（14）式中， 1λ 、2λ 、3λ 和4λ 分別為子目標函數的權重系數，其選取準則可參考文獻。式（14）中的第1 項為交流輸出電流跟蹤誤差，其參考值irefx(t+1)可由功率控制環節產生；式（14）中的第2 項為環流控制部分，該部分的控制目的是盡可能減小環流中的交流成分；式（14）中的第3 項與子模塊電容電壓平衡相關，在N+1 調制方式下，Vrefc(t+1)=Vdc/N；式（14）中的第4 項用于抑制變換器產生的共模電壓，其參考值urefcom(t+1)的選取與輸出電平數目有關。

3 B-MMC 的H-MPC 原理

文獻對B-MMC 系統進行了詳細分析，并采用PI 控制器實現了系統穩定運行，大量PI 控制器的引入對控制參數調整提出了更高的要求。MPC 方式能夠消除變流器帶來的非線性影響，有效解決控制器設計復雜、系統超調等問題。然而，MPC 方法應用于MMC 系統中的最大難題在于龐大的計算量。而計算量又主要體現在每個采樣周期內需要考慮的開關組合狀態數目上。為此，本文提出一種較少計算量的H-MPC 方法，該方法主要分為PI 控制和MPC 兩大部分。

3.1 PI 控制部分

3.1.1 B-MMC 系統下的交流輸出電流跟蹤

與傳統MMC 系統下的交流輸出電流跟蹤過程類似，式（9）中所對應的輸出電流預測方程同樣適用于B-MMC 系統。由式（7）可知，在MMC 系統中，通過控制橋臂電壓差即可實現交流輸出電流的有效跟蹤。當系統穩定運行時，t+1 時刻的交流輸出電流預測值ix(t+1)應能很好地跟蹤其參考值irefx(t+1)。因此，用irefx(t+1)代替ix(t+1)，并將其代入式（9），即可獲得t+1 時刻的橋臂電壓差值為

在B-MMC 系統中，由于電池組輸出電壓間存在差異，會在交流輸出側引入直流分量[4]，影響儲能系統的并網質量。傳統PI 控制方式下需要對交流輸出側電流提供額外控制，增大了系統的控制復雜度。在H-MPC 中，irefx(t+1)可由系統的輸出功率和電網電壓計算獲得，從而避免了直流分量的影響。

3.1.2 B-MMC 系統下的環流控制

在B-MMC 系統中，每個子模塊的電壓支撐不再來自于直流側的電源，其內部環流特性也發生了相應變化，環流分量的控制與電池組SOC 均衡存在著密切聯系[5]。為了便于說明，與SOC 相關的變量表示為

式中，SOCpx和SOCnx分別為 x 相上、下橋臂的 SOC平均值；SOCpxi 和SOCnxi 分別為x 相上、下橋臂第i 個電池組的SOC 值；SOCx 為x 相的SOC 平均值；SOC 為所有電池組SOC 的平均值。B-MMC 系統的環流參考值獲取方式如圖2 所示。通過環流控制，能夠?qū)崿F(xiàn)電池組SOC 在相間及橋臂間的有效均衡。

與交流輸出電流處理情況類似，式（9）中，t+1時刻的環流預測值icirx(t+1)也可由irefcirx(t+1)代替，進而獲得t+1 時刻的橋臂電壓和為

實際上，環流控制功能也可在MPC 部分實現，該實現方式將在第3.2 節中加以介紹。

聯立式（15）與式（20）即可求得t+1 時刻x相上、下橋臂的電壓預測值。由于電池組電壓短時間內相對穩定，當橋臂電壓確定時，各橋臂中接入的子模塊個數也基本確定。

3.2 MPC

傳統PI 控制方式下，為了減小系統產生的共模電壓，通常需要采用空間矢量調制方式。當開關狀態數目較多時，矢量選取過程將會比較復雜，而對于FCS-MPC 方式，較為龐大的計算量仍然是主要制約因素。

在H-MPC 方式下，僅考慮PI 控制部分時，各橋臂t+1 時刻接入子模塊個數分別為npx(t+1)和nnx(t+1)。為了實現MPC 對共模電壓的抑制作用，可在一定程度上放寬PI 控制部分的實現精度，即調整PI 控制部分的子模塊接入個數，即

式中， *npx (t+1)、 *nnx (t+1)分別為考慮共模電壓抑制作用后的上、下橋臂子模塊接入個數；max{ *npx (t+1)，* }nnx (t +1) ≤N；min{ *npx (t+1)， } *nnx (t +1) ≥0，且k為整數。

該情況下MPC 的價值函數為

從數學角度而言，該調整方式類似于目標函數在線性約束條件下的尋優過程，僅考慮PI 控制部分時，各橋臂t+1 時刻的電壓方程為

式中，a1、a2、b1、b2、c1、c2 均為常數?？紤]到共模電壓抑制，需為其添加額外限定條件。以奇電平變換器為例，其限定條件為

式中， *upx (t+1)和 *unx (t+1)分別為考慮共模電壓抑制后的橋臂電壓預測值。假定調整后的橋臂電壓方程變?yōu)?/p>

式中，γ 1、γ 2、γ 3、γ 4、γ 5、γ 6均為控制變量。為了將共模電壓抑制對系統其他性能指標的影響降到最低，可構建線性約束條件下的目標函數為

對式（26）進行求解，即可得到考慮共模電壓抑制影響后的橋臂電壓預測值。

在實際應用中，MPC 的目標選取更為靈活，并不僅僅局限于共模電壓抑制。如3.1 節所述，當將環流控制也作為MPC 的一部分時，PI 控制部分子模塊接入個數的計算方式將會發生一些改變。在系統正常運行時，任意時刻橋臂整體電壓值應保持基本不變，即

聯立式（15）與式（27），即可求得該情況下PI 控制部分輸出的橋臂子模塊接入個數。由式（9）可知，在上、下橋臂電壓參考中增加或減少相同大小的電壓值對t+1 時刻的交流輸出電流預測值并不會產生影響。因此，當MPC 同時包含環流控制和共模電壓抑制兩個控制目標時，t+1 時刻接入子模塊個數調整為

式中，max { nˆpx (t+1), nˆnx (t +1)} ≤N, min { nˆpx (t+1),nˆnx (t +1)}≥0 且 m 為整數。該情況下，MPC 部分的價值函數變?yōu)?/p>

式中，λcir 和λcmv分別為子目標函數的權重系數。需要注意的是，共模電壓控制和環流控制均會對子模塊接入個數產生影響，且兩者間存在相互制約。子模塊個數越少，影響越嚴重。因此，當子模塊數目較少時，應盡可能減少M(fèi)PC 控制部分的控制目標數量，避免對系統穩定運行造成不良影響。

3.3 B-MMC 系統的SOC 均衡

在PI 控制和MPC 的共同作用下，各橋臂中子模塊接入個數已經確定。在H-MPC 中，單體電池組間的SOC 均衡依靠排序方式實現，其具體步驟為：

（1）判斷橋臂電流方向。

（2）根據橋臂電流方向?qū)Ω鳂虮壑须姵亟M進行排序。充電狀態下，根據電池組SOC 進行升序排列，保證SOC 較小的電池組能夠更多的接入系統中進行充電；放電狀態下，則進行降序排列，使得SOC較高的電池組能盡可能多地放電。

關于SOC 的估算可采用庫倫計數法[16]、安培-時間積分法[17]等。排序算法在一定程度上對處理器提出了更高的存儲與運算要求，但由于SOC 變化速率較慢，排序結果可在較長時間內保持不變。結合橋臂子模塊接入個數和SOC 排序結果，即可確定各個子模塊的具體開關動作。H-MPC 方法的控制框圖如圖3 所示，其中Uave 為電池組平均電壓值。

3.4 不同MPC 方式的計算量對比

在MPC 方式中，單位采樣周期內需要預測的開關狀態數量占據了系統運算量的絕大部分。表1為七電平情況下（采用N +1 調制方式），不同MPC方式下開關狀態預測數量的對比。其中每個橋臂的分組個數為3[10]；環流控制和共模電壓抑制對子模塊接入個數的調整能力均設為1[9]。有效降低系統計算量。當子模塊數目較多時，H-MPC的優勢將會變得更為明顯。

4 仿真

為了證明本文提出的H-MPC 方法的正確性和有效性，在Matlab/Simulink 中搭建了五電平B-MMC系統的仿真模型。仿真參數見表2。各電池組初始SOC 值分布在60%附近，最大差異為1.5%。在仿真過程中，MPC 僅負責共模電壓抑制，PI 控制部分包括交流輸出電流跟蹤和環流控制。

4.1 僅采用PI 控制的仿真結果

圖4a、圖4b 分別為H-MPC 僅采用PI 控制時的交流輸出電流及電網電壓波形，兩者相位關系一致，實現了單位功率因數并網；圖4c 為交流輸出電流的頻譜分析圖；輸出電流直流分量如圖4d 所示。

該直流分量已被抑制為0。t=4s 時，有功功率參考值由16.5kW 跳變至33kW。H-MPC 方法下交流電流穩態跟蹤誤差小，暫態響應速度快（約0.000 5s）電池組SOC 均衡特性如圖4e 所示，在大約t=12s

時，電池組間的SOC 達到均衡一致。

4.2 同時采用PI 控制和MPC 的仿真結果

MPC 部分對共模電壓的抑制效果如圖5 所示。

對比圖5a、圖5b，共模電壓明顯減小，但其幅值并未下降為0。這是由于本文中對共模電壓抑制設定的k∈{−1, 0, 1}。適當增大k 的取值范圍能夠進一步降低系統共模電壓，但整體運算量會有所增加，交流電流跟蹤和電池組SOC 均衡效果也會受到影響[18]。

H-MPC 同時采用PI 控制和MPC 時的交流輸出電流如圖6a 所示。對比圖6b 和圖4c，可知共模電壓抑制已經在一定程度上對交流輸出電流產生了負面影響，但仍能滿足國家并網電能質量要求。圖6c為考慮共模電壓抑制作用下的交流輸出電流直流分量，其值基本為0。相應地SOC 均衡曲線如圖6d所示，其均衡時間也被延后至大約14s。

5 實驗

為了驗證本文提出的H-MPC 方法的有效性，在實驗室搭建了如圖7 所示的三電平B-MMC 實驗平臺。實驗平臺參數見表3。由于子模塊數目較少，實驗中PI 控制部分僅負責交流輸出電流跟蹤，MPC只包含環流控制。

圖8a 為僅考慮PI 控制部分的A 相電流波形。從中可以看出A 相環流未得到有效控制，諧波成分復雜。但A 相輸出電流諧波特性良好，符合并網要求。對應電池組SOC 曲線如圖8b 所示，由于未對相間環流進行有效控制，電池組放電不均勻，最終導致SOC 發散。圖9a 為同時考慮PI 控制部分和MPC 的A 相電流波形圖。對比圖9a 和圖8a，環流得到有效控制，基本只包含直流分量。該直流分量產生的原因
