橙電網輸配輸配電自國家知識產權局獲悉，上海諾雅克電氣有限公司申請一種具有自動重合閘的預付費電表專用斷路器。該專利于2016年7月6日獲得授權公告。

內容說明

該發明涉及一種低壓微型斷路器，具體涉及預付費電表專用斷路器，特別是一種具有自動重合閘的預付費電表專用斷路器。

發明背景

現在電網改造的配電箱中普及使用的帶遠程抄表功能的預付費電表是一種專門與預付費電表配合使用的斷路器，在用戶欠費時，預付費電表控制這種專用斷路器脫扣跳閘，以切斷對用戶的供電,實現用戶在欠電費情況下將無法取電的功能。目前的預付費電表專用斷路器只具有欠費斷電功能，而當用戶續交充入預付電費之后，電表不能控制斷路器自動重合閘，即需要人工去配電箱進行斷路器合閘操作才能重新取電。

這種需要人工合閘的斷路器給用戶使用造成不便,特別是給老年或行動不便的用戶造成了很大的麻煩。隨著智能電網自動管理的發展，預付電費的購電和充值都已實現了網絡化，用戶通過通信網絡購電，電力公司通過電力網絡給用戶電表充值，由于從購電到充值可以不再需要充值卡，則不能自動重合供電就帶來了新的問題，特別是在網絡速度還不夠快的現階段，從購電到充值需要幾小時，甚至幾十小時，于是用戶在該時間段內的人工合閘操作會遭到失敗，甚至常會遇到難以容忍的頻頻充值失敗的尷尬。

作為終端電器的微型斷路器的使用涉及千家萬戶，但由于其體積小，且受模數化標準限制，還要符合防竊電的要求，所以實現自動重合閘具有一定的難度。

目前尚無針對付費管理應用自動重合技術的產品,市場需要一種兼具標準型斷路器和分勵脫扣器型斷路器功能的具有自動重合閘的預付費電表專用斷路器。

發明內容

該發明的目的在于提供一種克服了現有技術缺陷的新一代的具有自動重合閘的預付費電表專用斷路器，在欠費斷開后用戶續費接通供電的情況下，能夠?qū)崿F(xiàn)自動重合，不僅具有欠費跳閘和自動重合性能可靠性高、并能滿足微型斷路器的設計和使用要求的特點，而且結構簡單、合理、緊湊、體積小。

為解決上述技術問題和實現上述目的，本發明采用的技術方案是：具有自動重合閘的預付費電表專用斷路器，包括至少一極主斷路器和與各極主斷路器并排拼裝的副斷路器。

由于采用了上述技術方案，本發明的具有自動重合閘的預付費電表專用斷路器在原分勵脫扣器型斷路器內增加一種自動重合閘的機構和控制電路,采用主斷路器1和副斷路器4并排設置的結構，并且在副斷路器4內設置具有控制欠費跳閘和自動重合功能的控制電路5、維護撥盤6、位置開關7、單相電機M、副脫扣器8和重合閘傳動裝置90，使其兼具ZL201120383483.X的標準型斷路器和ZL201120383483.X的分勵脫扣器型斷路器的功能，

該發明使電表不僅具有欠費斷電功能，而當用戶續交充入預付電費之后，電表能控制斷路器自動重合，無需人工去配電箱進行斷路器合閘操作才能重新取電，給用戶使用帶來極大便利，尤其是可以避免用戶因頻頻充不上值遭遇無法用電而干著急的尷尬。

發明特征

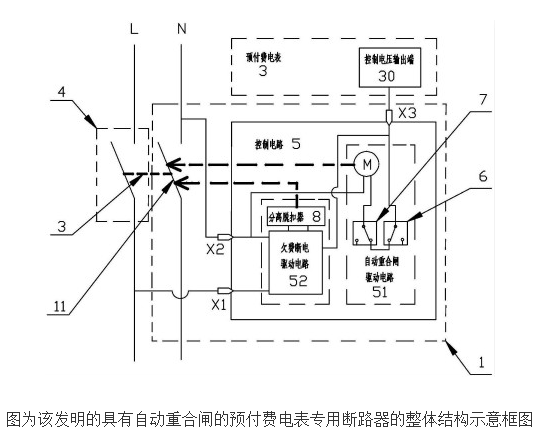

1 .一種具有自動重合閘的預付費電表專用斷路器，包括至少一極主斷路器(1 )和與各極主斷路器(1)并排拼裝的副斷路器(4)，其特征在于：所述的主斷路器(1)控制所在極主電路的火線L的通/斷，所述的副斷路器(4)控制主電路的N線的通/斷，一手柄聯桿(3)套裝在副斷路器(4)上樞轉安裝的驅動手柄(2)和各極主斷路器(1)上樞轉安裝的操作手柄的外面，并且，所述的手柄聯桿(3)分別與所述的驅動手柄(2)和各極操作手柄固定連接并聯動;所述的副斷路器(4)包括塑殼(10)、用于控制欠費脫扣和重合閘的控制電路(5)、維護撥盤(6)、位置開關(7)、單相電機M、副脫扣器(8)和樞轉安裝在塑殼(10)上的重合閘傳動裝置(8)，所述的控制電路(5)包括X1接入端、X2接入端和X3接入端，其中X1接入端與主斷路器 (1)的負載側的火線L聯接，X2接入端與副斷路器(4)的輸入側的N線聯接，X3接入端與預付費電表的控制電壓輸出端(30)聯接;所述的維護撥盤(6)、位置開關(7)和單相電機M串聯連接在控制電路(5)的X3接入端與 X2接入端之間，所述的控制電路(5)根據其X3接入端的失電信號控制所述副斷路器(4)和主斷路器(1)執行同步脫扣操作，或者根據其X3接入端的得電信號控制所述副斷路器(4)和各極主斷路器(1)執行聯動自動重合操作。

2.根據權利要求1所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的驅動手柄(2)上設有合閘用的被動凸起(22)，所述的重合閘傳動裝置(8)上設有與被動凸起(22)相適配工作的主動凸起(91)，所述的主動凸起(91)與被動凸起(22)這樣傳動配合，使得單相電機M驅動的重合閘傳動裝置(8)的逆時針轉動帶動主動凸起(91)轉動并驅動被動凸起(22)轉動，以使所述的驅動手柄(2)從分閘位置轉動到合閘位置。

3 .根據權利要求1或2所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的位置開關(7)為常閉限位開關，它只有在受到副斷路器(4)的在合閘位置的驅動手柄 (2)上的所述被動凸起(22)的觸碰激勵時才轉換為分?jǐn)酄顟B(tài)，從而控制單相電機M停轉;所述的重合閘傳動裝置(8)還包括復位彈簧。

4 .根據權利要求1所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的控制電路(5)包括自動重合閘驅動電路(51)和欠費斷電驅動電路(52)，所述的欠費斷電驅動電路(52)受X3接入端的失電信號控制，執行所述的同步脫扣斷電操作，所述的自動重合閘驅動電路(51)受X3接入端的得電信號控制，執行所述的聯動自動重合操作。

5 .根據權利要求4所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的控制電路(5)的自動重合閘驅動電路(51)包括電容C101，所述的單相電機M的主繞組包括第一接線頭和第二接線頭，其副繞組包括第三接線頭，所述的電容C101并聯連接在單相電機M的第一接線頭與第三接線頭之間，所述的維護撥盤(6)和位置開關(7)串聯連接在X3接入端與單相電機M的第一接線頭之間，單相電機M的第二接線頭與X2接入端連接。

6.根據權利要求4所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的控制電路(5)的欠費斷電驅動電路(52)包括脫扣線圈、C極整流二極管(V1、V2)、B極整流二極管(V3、V4)、穩壓二極管V5、晶閘管V6、三極管V7、B極限流電阻(R1、R2)、C極限流電阻 (R3、R4)、電阻R5、電阻R6、電阻R7、電容C1和延時電容C2，其中所述的B極限流電阻(R1、R2) 和B極整流二極管(V3、V4)串聯連接在所述的X3接入端與三極管V7的B極之間，脫扣線圈、C 極整流二極管(V1、V2)、C極限流電阻(R3、R4)依次串聯連接在X1接入端與三極管V7的C極之間，穩壓二極管V5的負極與三極管V7的C極連接，穩壓二極管V5的正極與晶閘管V6的b極連接，晶閘管V6的c極與C極整流二極管(V1、V2)的負極連接，電阻R6的一端與三極管V7的B極連接，電阻R7的一端和延時電容C2的正極并聯連接于三極管V7的C極，電阻R5的一端和電容 C1的一端并聯連接于晶閘管V6的b極，電阻R6的另一端、三極管V7的E極、R7的另一端、延時電容C2的另一端、電阻R5的另一端、電容C1的另一端和晶閘管V6的e極并聯連接于X2接入端。

7 .根據權利要求1所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的控制電路(5)包括脫扣線圈、電容C101、C極整流二極管(V1、V2)、B極整流二極管(V3、V4)、穩壓二極管V5、晶閘管V6、三極管V7、B極限流電阻(R1、R2)、C極限流電阻(R3、R4)、電阻R5、電阻R6、電阻R7、電容C1和延時電容C2;所述的單相電機M的主繞組包括第一接線頭和第二接線頭，其副繞組包括第三接線頭，所述的電容C101并聯連接在單相電機M的第一接線頭與第三接線頭之間，所述的維護撥盤(6)和位置開關(7)串聯連接在X3接入端與單相電機M的第一接線頭之間，單相電機M的第二接線頭與X2接入端連接;所述的B極限流電阻(R1、R2)和 B極整流二極管(V3、V4)串聯連接在X3接入端與三極管V7的B極之間，脫扣線圈、C極整流二極管(V1、V2)、C極限流電阻(R3、R4)依次串聯連接在X1接入端與三極管V7的C極之間，穩壓二極管V5的負極與三極管V7的C極連接，穩壓二極管V5的正極與晶閘管V6的b極連接，晶閘管V6的c極與C極整流二極管(V1、V2)的負極連接，電阻R6的一端與三極管V7的B極連接，電阻R7的一端和延時電容C2的正極并聯連接于三極管V7的C極，電阻R5的一端和電容C1的一端并聯連接于晶閘管V6的b極，電阻R6的另一端、三極管V7的E極、R7的另一端、延時電容C2 的另一端、電阻R5的另一端、電容C1的另一端和晶閘管V6的e極并聯連接于X2接入端。

8.根據權利要求6或7所述的任意一種具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的晶閘管V6為雙向三極晶閘管;所述的控制電路(5)還包括壓敏電阻RV1，其一端與脫扣線圈的一端、C極整流二極管(V1、V2)的正極并聯聯接，該壓敏電阻RV1的另一端與 N線連接。 9.根據權利要求1所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的副斷路器(4)中設有用于控制主電路中N線的通/斷的觸點開關(11)，它隨副斷路器(4)的欠費斷電跳閘動作分?jǐn)?，使得N線開路。 10 .根據權利要求1所述的具有自動重合閘的預付費電表專用斷路器，其特征在于：所述的單相電機M的電源由預付費電表的控制電壓輸出端(30)提供，所述的單相電機M為同步電動機。
