湖北省電力勘測設計院的研究人員許可、鮮杏等，在2015年第11期《電氣技術》雜志上撰文，主要對分布式電源接入條件下的城市中壓配電網的接線方式進行了可靠性經濟分析。結合當前分布式電源發展的形勢需求，研究分布式電源接入下的接線方式可靠性、經濟性分析模型，定量計算相關可靠性和經濟性指標，將配電網的可靠性指標以停電損失的形式折算為經濟性指標加入到經濟性規劃中，以接線方式的單位負荷可靠性經濟成本最低為規劃目標，得出了推薦的城市中壓配電網接線方式。該研究對于城市中壓配電網規劃有一定的指導意義。

配電網是電力系統的主要負荷中心，也是現代化建設的重要基礎設施。對配電網進行科學地規劃，以保證電網的合理建設以及安全、可靠、經濟的運行，是電力部門面臨的一項重要任務。

配電網規劃工作中，配電網接線方式的選擇是城市配電網規劃的重要內容，接線方式的選擇不僅關系到電網運行的經濟性、可靠性、安全性和適應性，也直接影響城市的美觀和城市經濟的發展，對提高規劃水平和質量、提高電網供電品質和未來負荷發展的適應能力十分重要。

配電網接線方式規劃的評價指標主要有可靠性、經濟性、安全性和適應性等。這些指標存在量綱不一致、指標重要程度不同、指標優劣判斷趨勢不同的問題，不能簡單的將各指標的計算結果線性相加來評價接線方式的優劣，一般采用多指標體系的綜合評估方法進行規劃方案的綜合評價。

文獻[1-5] 的評價方法是將各評價指標通過層次分析法以專家打分的方式進行綜合評估，但由于多個規劃目標權重的選取不可避免的具有一定的主觀性，因此這種方法存在一定的局限性[6]。

文獻[7]提出采用兩層規劃模型解決電網規劃中經濟性與可靠性相協調的問題，并采用粒子群優化算法進行優化求解，但該優化規劃方法較為復雜，難以應用于城市中壓配電網典型接線方式規劃方案評價中。

分布式電源(Distributed Generation)是指安裝在用電地點附近，與配電網直接相連的發電形式，采取并網運行或采取獨立運行的方式。分布式發電的接入對配電網的供電經濟性和節點電壓、潮流、短路電流、網絡供電可靠性等都會帶來影響，并將影響配電網接線方式和網絡的架構。

本文結合分布式電源接入的形勢需求，研究分布式電源接入條件下的接線方式可靠性、經濟性分析模型，將可靠性指標折算為經濟性指標加入到配電網經濟性規劃問題中，通過定量計算各接線方式的單位負荷可靠性經濟成本，以可靠性經濟最優為規劃目標來確定城市中壓配電網的推薦接線方式。

1 配電網接線方式概述

目前，我國正在進行的城市配電網建設改造工程，要求對配電網接線方式進行規劃設計，配電網接線形式，應保證在正常情況下，能滿足供電安全、經濟和質量的要求;在故障和設備檢修情況下，有比較大的靈活性，適應對供電可靠性要求便于運行及維護檢修;優化網架結構、降低線損;保證經濟、安全運行;節約設備和材料，投資合理;適應配電自動化需要;有利于供電可靠性和電壓質量;靈活地適應系統各種可能的運行方式。

1.1 高壓配電網接線方式

高壓110kV配網主要有環網型、放射型、鏈?zhǔn)?、T接等幾種結構類型。

國內一般城區110kV電網基本形成環網及“手拉手”雙電源供電模式，也有部分鏈?zhǔn)浇Y(jié)構;農村偏遠地區電網以放射式為主，供電可靠性偏低

。

高壓配電網接線方式示意圖主要如下[2]：

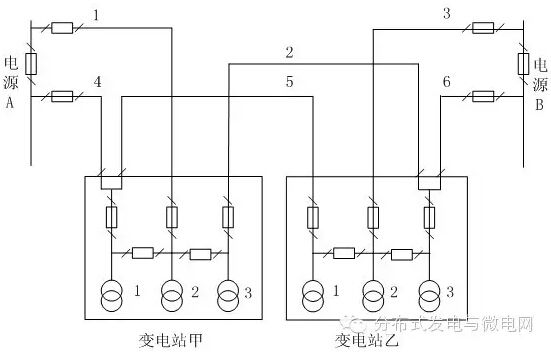

圖1鏈?zhǔn)浇泳€

圖2 雙π接線

圖3 3T接線

1.2 中壓配電網接線方式

中壓10kV配網按架空線路和電纜線路區分，主要有環網型、放射型、多分段多聯絡型、“N-1”主備等幾種結構類型。

近年來，隨著大規模電網建設、改造工作的不斷深入開展，國內發展較快的供電區中壓配電網架空網接線模式逐漸形成了以多分段多聯絡和多分段單聯絡為主，逐步減少了輻射式接線結構。

中壓壓配電網接線方式示意圖主要如下[2]：

圖4 幅射式連接方式

圖5 兩分段兩聯絡接線方式

圖6 雙環網接線

圖7 “3-1”主備接線方式

2 配電網接線方式典型規劃場景

2.1 供電區域類型

參考國家電網《配電網規劃技術導則》，依據行政級別、供電可靠性需求、規劃水平年的負荷密度，可以將供電區域可劃分為A+、A、B、C、D、E這六種供電區域。

2.2 變電站容量

110kV變電站容量決定了供電半徑，從而影響高中壓配電網各種接線方式的線路長度。容量具體取值參考國家電網《配電網規劃技術導則》，如下所示。

表1 110kV變電站容量推薦表

2.3 供電架構模型

變電站受分布受地理條件影響較大，用均勻分布和條狀分布兩種理想化分布模型來描述110kV及以上變電站組成的供電架構模型。雙電源和單電源的這兩種供電架構模型示意圖如下所示。

圖 8 供電架構模型示意圖

3 配電網接線方式技術經濟計算

3.1 配電網可靠性指標(略)

文獻[9]提出了很多配電網可靠性評價指標，本文結合中壓配電網接線方式研究這一目標，從中選取的主要可靠性評價指標有用戶平均停電持續時間(AIHC)，供電可靠率(RS)，用戶平均停電次數(AITC)，系統停電等效小時數(SIEH)等[10]。其中，AIHC和RS線性相關，反映的是系統供電的可用度;AITC反映的是接線方式的復雜程度和是否具有轉供能力;SIEH反映的是配電系統容量和損失負荷的關系。

3.2 故障樹分析法

故障樹分析是以系統最不希望發生的事件(頂事件)作為分析目標，應用邏輯演繹的方法研究分析造成頂事件發生的各種直接和間接原因，并用邏輯門將各個可能事件相聯系，建立起一棵倒立的樹狀圖形,然后應用概率統計方法定量分析，由基本事件的發生概率計算頂事件的發生概率。

對于城市中壓配電網接線方式的可靠性分析，主要存在以下問題：(1) 引起配電網故障的原因不僅僅是由元件故障造成的，還有一些是人為的主觀原因?qū)е碌?，人為因素?dǎo)致的故障很難準確計算，另一方面，負荷側故障導致的配網停電也難以準確估計;(2)準確的可靠性指標計算需要大量準確的配電網運行原始數據，而對于中壓配電網接線方式研究，由于統計等方面的原因國內可靠性數據不夠全面;(3)可靠性評估受一些不確定因素的影響，如環境因素等，這些因素具有很強的隨機性和不確定性。因此，在對各接線方式進行可靠性分析時，元件故障率本身帶有一定的不確定性，即模糊性。故可以利用模糊數據理論將這些模糊因素以元件失效率的形式折算到各元件故障率參數中，則可以進行確定性可靠性指標分析。根據故障樹分析法可構造故障樹分析步驟如圖1所示[11]，其中，基本事件主要包括線路、變壓器、開關元件故障等，通過基本事件可靠性指標的計算結合故障樹分析步驟，即可得到式(2)中各接線方式的綜合可靠性指標。

圖9 故障樹可靠性分析步驟示意圖

3.3 停電損失(略)

配電網在運行過程中的停電故障會帶來一定的經濟損失。停電損失主要是由于故障停電對電網和用戶造成的經濟損失，主要包括停電直接損失、社會影響損失等。

3 不同接線方式下配電網技術經濟性影響因素分析(略)

配電網的經濟性分析主要包括建設經濟性分析和運行經濟性分析兩大類。其中，配電網的建設經濟性主要從資金投入、成本回收年限和設備殘余價值等角度進行分析;配電網的運行經濟性主要是從運行維護成本、網損率和設備利用率角度進行分析。

由于不同的設備使用年限一般不同，需要進行適當?shù)恼鬯悴拍苡嬎憧偨?jīng)濟成本，故基本的計算方法采用等年值法。

3.1 建設成本

配電網的建設成本主要包括輸電線路、變壓器、開關等元件設備的經濟造價。

3.2 運行成本

配電網的運行成本主要包括設備運行維護成本、變壓器損耗和線路損耗等。

4 考慮分布式電源接入的中壓配網接線方式可靠性和經濟性分析

分布式電源(Distributed Generation)是指安裝在用電地點附近，與配電網直接相連的發電形式。單機容量一般為數千瓦至多 50MW，通常能同時提供供電、供熱和制冷的能源系統，一般采用清潔能源，如風力發電、太陽能光伏電池發電、燃料電池發電和小型燃?xì)廨啓C發電等多種發電方式。該系統具有較高的能源轉換效率和良好的環境保護性能。

一般而言，分布式電源是直接接入配電系統，380V或10kV配電系統，并網運行或采取獨立運行的方式。分布式發電的接入對配電網的供電經濟性和節點電壓、潮流、短路電流、網絡供電可靠性等都會帶來影響，并將影響配電網接線方式和網絡的架構。

4.1 接線方式可靠性分析

根據分布式電源接入中壓配電網不同接線方式下的可靠性評估模型，針對各區域的負荷供電半徑以及各元件的可靠性等效參數，可以求得DG以不同容量、不同位置接入各接線方式下的可靠性指標結果。

圖11 A、A+類供電區域、均勻分布供電模型下，不同中壓配網接線方式的可靠性指標隨負荷密度的變化曲線

圖 12 B類供電區域、均勻分布供電模型下，不同中壓配電網接線方式的可靠性指標隨負荷密度的變化曲線

圖 13 C類供電區域、均勻分布供電模型下，不同中壓配電網接線方式的可靠性指標隨負荷密度的變化曲線

圖14 D類供電區域、均勻分布供電模型下，不同中壓配電網接線方式的可靠性指標隨負荷密度的變化曲線

根據圖11~14，對于各供電區域類型下含分布式電源接入的各種接線方式的可靠性，有以下結論：

1) 同一種接線模式下，可靠性隨著負荷密度的增大而提高。這是因為在變電站容量一定的提前下，負荷密度越大，供電半徑越小，從而線路的故障率越低，表現為可靠性越高。

2) 對于A類中壓配電網，兩種接線方式下DG集中接入比DG均勻接入的平均故障次數、平均故障時間和系統等效停電小時數低。電纜線雙環網接線比電纜線N供1備(N=3)對于DG接入的可靠性性能高，但在DG接入過程中，電纜接線下雙環網接線對于不同電源容量和典型負荷密度的靈敏度比電纜線3供一備接線方式低，可靠性性能提高不如3供一備接線;

3) 對于B、C、D類中壓配電網，各接線方式下DG集中接入比DG均勻接入的平均故障次數、平均故障時間和系統等效停電小時數低。因此，B類中壓配電網各接線方式下建議DG以集中的方式接入配電網中。

4) 對于負荷密度較大的區域，DG適合集中接入配電網，對負荷密度較小的區域DG適合接入均勻接入各負荷點。這是因此，隨著負荷密度的減小，供電半徑增加，DG形成孤島運行的故障率提高，導致DG在負荷密度較小的區域集中接入配電網的可靠性低于DG以均勻的形式接入配電網。

4.2接線方式經濟性分析

接入分布式電源后的配電網接線模式經濟性將受到一定程度的影響，主要考慮分布式電源本身的建設運行成本、分布式電源建成后帶來的可靠性效益以及分布式電源帶來的環境效益。下面建立各費用的經濟性評估模型，對分布式電源接入配電網后的不同接線方式下的經濟性效益進行分析評估。

根據前文所述的各種接線方式經濟性指標計算結果，可以得到各類供電區域下含分布式電源接入的各中壓配電網接線方式在不同供電架構模型和電源容量下，經濟性指標隨負荷密度的變化曲線如下所示。

圖15 A、A+類中壓配電網不同接線方式下含DG的單位負荷綜合費用

圖16 B類中壓配電網不同接線方式下含DG的單位負荷綜合費

圖17 C類中壓配電網不同接線方式下含DG的單位負荷綜合費用

圖18 D類中壓配電網不同接線方式下含DG的單位負荷綜合費用

根據圖15~18，對于各供電區域類型下含分布式電源接入的各種接線方式的經濟性，有以下結論：

1)對于A類中壓配電網，電纜雙環網接線的經濟性效益較差、電纜3供一備接線的經濟性效益較好。這是因為DG的接入對電纜3供一備接線的可靠性效益增加大于電纜雙環網接線;同時，DG接入對電纜3供一備接線帶來的網損效益大于電纜雙環網接線。因此，A類中壓配電網中建議DG集中接入電纜線路的3供一備接線方式中。

2)對于B類中壓配電網，電纜單環網接線與電纜3供一備接線的經濟性效益較差、架空線二分段二聯絡接線的經濟性效益較好。這是因為DG接入對架空線路二分段二聯絡接線的可靠性效益增加量大于電纜單環網接線與3供一備接線;同時，DG接入對架空線路二分段二聯絡接線的網損效益增加量大于電纜單環網接線與3供一備接線。因此，B類中壓配電網中建議DG集中接入架空線路下的二分段二聯絡接線方式中。

3)對于C類中壓配電網，電纜單環網接線的經濟性效益<架空線雙輻射接線<架空線二分段二聯絡接線。這是因為DG接入對架空線路二分段二聯絡接線的可靠性效益>電纜單環網接線>架空線雙輻射接線;同時，DG接入對架空線路二分段二聯絡接線的網損效益>電纜單環網接線>架空線雙輻射接線。因此，C類中壓配電網中建議DG接入架空線路下的二分段二聯絡接線方式中。

4)對于D類中壓配電網，架空線單輻射接線的經濟性效益>架空線二分段二聯絡接線。這是因為DG接入對架空線路二分段二聯絡接線的可靠性效益<架空線單輻射接線;同時，DG接入對架空線路二分段二聯絡接線的網損效益<架空線單輻射接線。

5)同一接線方式下，經濟性隨變電站容量的變大而增加。隨著變電站容量的增加，DG接入后使系統的網損減小量變大;同時，變電站容量的增加使DG接入后帶來的可靠性效益增加。因此，在分布式電源單位負荷造價不變的情況下，系統的經濟性變好。

6)各接線方式的經濟性，隨著負荷密度的增大而提高，因為負荷密度越高，則線路長度越短，線路投資及運行費用也越少。

4.3接線方式推薦

根據計算結果，可以分析得到各種典型場景下的考慮分布式電源接入的配電網推薦接線方式如表所示。

表2 計及分布式電源接入的配網接線方式推薦

5 結論

本文結合分布式電源接入的形勢需求，研究分布式電源接入條件下的接線方式可靠性、經濟性分析模型，定量計算相關可靠性和經濟性指標，將配電網的可靠性指標以停電損失的形式折算為經濟性指標加入到經濟性規劃中，以單位負荷可靠性經濟成本最低來確定城市中壓配電網的推薦接線方式。該評估方法較層次分析法更具客觀性。
