110kV變電站現場運行規程

版本號[1.0]

前 言

本規程是根據海南電網瓊海供電公司加強科學管理的需要而制定的。

本規程要求有關人員熟悉、掌握并認真執行，凡離開運行崗位3個月以上的運行人員，必須經本規程考試合格，才能擔任值班員工作，如本規程與上級有關規程、制度有抵觸時，按上級規程制度執行。

本規程修編單位：變電運行管理所;

本規程主要修編人：陳柏甫

本規程審核：陳鳳香

本規程批準：黃敬元

本規程由瓊海供電公司生產技術部負責解釋。

范圍及規范性引用文件

本規程規定了海南電網瓊海供電公司110kV乘坡變電站運行的主要原則和管理基本規定。

本標準僅適用于海南電網瓊海供電公司110kV乘坡變電站。

本站變電運行值班人員在值班時間必須嚴格遵守勞動紀律，堅守崗位，專心監控設備運行情況，認真作好各種記錄;嚴格執行“兩票三制”，嚴格執行《電業安全工作規程》、《電氣操作導則》等有關規程制度，精心操作，杜絕誤操作事故。本站變電運行值班人員應做到“三熟”“三能”:

熟悉本站設備、系統的基本原理和主要技術參數;

熟悉本站各種運行方式下的操作和事故處理;

熟悉本崗位規程和制度;

能正確地進行操作和分析運行情況;

能及時發現故障和排除故障;

能掌握一般的維修技能。

本站變電運行值班人員上班時間不得喝酒，也不得酒后值班。

為了深入貫徹落實南方電網公司第一號令《關于加強安全生產確保電網穩定運行的規定》，切實貫徹“安全第一,預防為主”的方針，確保110kV乘坡變電站設備和海南電網的安全穩定運行，運行人員能在較短時間內掌握本站設備運行情況，提高事故處理及操作能力，有章可循,特制定本規程。

本規程規范性引用的文件：

DL408-91 《電業安全工作規程》(發電廠、變電站部分)

Q/CSG 1 0006-2004 《電氣操作導則》

DL/T800-2001 《電力企業標準編制規則》

1 總則

1.1 概述

110kV變電站位于瓊中縣乘坡農場，距瓊中縣城中心約32公里占地面積16余畝，于2010年12月投入運行，是瓊海電網第一個110kV變電站，經過1995年的擴容及2003年綜合自動化的改造后，使整個變電站更加規范、整潔、有序。

目前本站有1臺主變，總?cè)萘繛?1.5MVA.110kV線路3回,分別與220kV紅石站、110kV紅嶺電站及110kV營根站相連,35kV線路2回,分別與35kV乘坡電站和35kV吊羅山站相連，承擔瓊海南部地區和加積城區的供電。110kV、35kV均為單母線接線方式，10kV為單母線分段接線。

本站1臺主變分別為新疆特變電工變壓器廠生產的SSZ11-31500/110TH型，110kV開關采用杭州西門子開關廠生產的3AP1FC-145型SF6斷路器和江蘇如高開關廠生產的GW4(A)-126DW型隔離開關，35kV采用浙江宇光開關廠生產的ZW7-40.5/1600-25型真空斷路器和江蘇如高開關廠生產的GW4(A)-40.5W/630及GW4(A)-40.5W/1250型隔離開關，10kV則采用河北天源生產的KYN28-12(Z)型真空斷路器。

本站二次系統主要使用南京南瑞繼保電氣有限公司的RCS-943系列微機保護，110kV線路則采用南瑞集團的RCS-943型微機保護，35kV線路則采用國電南京自動化股份有限公司PSL690型微機保護，10kV線路則采用國電南京自動化股份有限公司PSL600型微機保護，監控系統采用的是威特公司W(wǎng)T-2000監控裝置，同時，配置了珠海優特公司的防誤閉鎖裝置，為本站的安全運行提供了堅實的技術保證。

1.2 規程的有關說明

1.2.1 本規程適用變電運行及操作隊人員。

1.2.2 站內一切工作應嚴格執行本規程《電業安全工作規程》和《調度規程》。

1.2.3 本規程在執行過程中，如發現有的規定與調度或上級部門的有關規定相抵觸時以調度或上級部門為準。

1.2.4 本規程以批準日期正式執行。

1.3 調度范圍劃分

1.3.1 本站管理范圍為：35kV站用變、10kV站用變及380V低壓系統。

1.3.2 地調調度范圍為：本站主變及35kV以下開關刀閘設備屬于地調管轄范圍。繼電保護、安全自動裝置、通信網絡等二次設備的管轄關系原則上隨一次設備而定。

1.3.3 中調調度范圍的設備為：本站110kV乘營線、110kV紅嶺電站線、110kV 紅乘線、110kV母線的開關刀閘設備和主變分接頭調整方式及中性點接地方式屬于中調管轄范圍。

1.4 正常運行方式

本站正常運行方式是110kV、35kV均為單母線接線方式，10kV為單母線分段接線。110kV線路3回,分別與220kV紅石站、110kV紅嶺電站及110kV營根站相連,35kV線路2回,分別與35kV乘坡電站和35kV吊羅山站相連,正常時兩臺主變并聯，主變中性點一臺接地運行。

2 一次設備

2.1 主變壓器

2.1.1 #1主變

2.1.1.1 說明

本站#1主變是由新疆特變電工變壓器廠生產的型號為SSZ11-31500/110TH;聯接組編號為YN ynO d11;額定容量為31500/31500/31500kVA;額定電壓為110kV、38.5kV、11kV;額定電流為165.3/472.4/1653A;冷卻方式：ONAN/ONAF 63/100%;正常情況下，主變應按額定參數運行。

2.1.1.2 監視

2.1.1.2.1 遙測量：主變檔位、上層油溫;

2.1.1.2.2 遙信量：溫度過高、油位過高、油位異常、通風機故障、壓力閉鎖、壓力異常、機構已儲能、差動速斷、比率差動、重瓦斯、有載重瓦斯、輕瓦斯、有載輕瓦斯、CT斷線。正常時遙信量的顯示為綠色，異常時為紅色。

2.1.1.3 巡視

2.1.1.3.1 正常巡視：

(1) 瓷套管清潔無裂紋、污閃及放電痕跡，油色、油位正常，無滲漏油現象;

(2) 油枕油位應跟溫度刻度相對應;本體及冷卻系統各部位應無滲漏油現象;

(3) 聲音正常為均勻的“嗡嗡”聲;

(4) 壓力釋放裝置應完好，無冒油;

(5) 冷卻器按規定開啟，本體溫度表指示與控制盤溫度表指示應相符;

(6) 各引線張弛適度，無散股、斷股現象，接頭接觸良好，無過熱變色現象;

(7) 瓦斯繼電器內充滿油，無氣體;呼吸器完好，硅膠顏色正常;

(8) 接地部分牢固;

(9) 主變有載分接開關傳動機構無脫銷、變形現象;有載分接開關的分接位置及電源指示正常;

(10) 控制箱和二次端子箱應關閉緊密，無受潮;

2.1.1.3.2 特殊巡視：

⑴大風時，檢查變壓器附近應無容易被吹動的雜物防止吹落至變壓器帶電部分，并注意引線擺動情況;

⑵大霧、毛毛雨時，檢查套管、瓷瓶應無嚴重電暈閃絡和放電等現象;

⑶雷雨后，檢查各側避雷器記數動作情況，檢查傘裙應無破損，裂紋及放電痕跡;

⑷夜巡時，應注意引線接頭處、線夾應無過熱、發紅及嚴重放電等現象;

⑸過載運行期間，加強檢查負荷電流、運行時間及上層油溫。

⑹節假日或有重大供電任務時。值班人員都必須對變壓器的負荷、溫度、油色、油位、響聲及冷卻裝置等運行情況加強巡視。

2.1.1.3.3 新安裝及大修后主變投運前應增加巡視檢查下列內容：

(1) 各種繼電保護和自動裝置及斷路器經傳動試驗動作正常;

(2) 充油套管、主變及有載調壓分接開關的油面應符合要求，主變本體及套管清潔完好，無滲漏油壓力釋放裝置無冒油，瓦斯繼電器應充滿油;

(3) 油枕、冷卻器、凈油器等裝置與主變之間的閥門應在開啟位置;

(4) 溫度計應完好，指示正確;

(5) 主變分接開關位置應正確無誤，有載調壓裝置操作靈活;

(6) 主變上部應無遺留物;

(7) 各種接線頭及接地裝置應接觸良好;

(8) 事故排油道和放油池應符合要求;

(9) 應有完整的安裝、檢修、試驗技術資料。

(10) 大修后的主變投入運行4小時內，每小時應巡視檢查一次。

2.1.1.4操作

2.1.1.4.1 變壓器的停、送電

⑴停電時應先斷開低壓側,再斷開中壓側斷路器,最后斷開高壓側斷路器,再逐一按由低到高的順序操作隔離開關到斷開的位置(隔離開關的操作順序須按照先拉變壓器側隔離開關,再拉母線側隔離開關的順序進行)或10kV隔離手車由工作位置操作至試驗位置,送電的順序相反。變壓器在停、送電前必須將中性點接地。主變帶電后，應立即投入冷卻系統并檢查其是否正常;

⑵新投產的變壓器投入運行時，在額定電壓下，沖擊合閘五次，并進行核相試驗，大修后的變壓器，在額定電壓下，沖擊合閘三次，并進行核相試驗。

⑶對檢修后的變壓器，應仔細檢查臨時接地線，標示牌等安全措施確已拆除，接地刀閘確已在分閘位置，主變外觀無異物，并審核站內設備檢修試驗記錄中變壓器檢修試驗結論及保護校驗結論，校對分接頭開關位置，具備運行條件后，投入變壓器所有保護，方可將其投入運行。

2.1.1.4.2 有載調壓分接開關

⑴由變電站運行值班員按中調值班調度員的命令進行調整。在正常情況下，有載調壓裝置的操作應用電動機構進行，操作前需檢查主變高壓側電流應在額定電流范圍內，每調一級抽頭即應放開手，看檔位指示是否正確，不可撳住按鈕不放。

⑵在有載調壓裝置的調壓操作過程中，應注意觀察電壓、電流、檔位的指示及動作記數器的變化情況，以判斷動作是否正確，調整操作結束后，應記錄操作時間和分接開關位置及電壓變化情況，每次調壓操作后應對變壓器進行巡視，檢查主變運行情況。

#1主變過負荷時禁止操作有載調壓裝置。

2.1.1.5 異常及處理

2.1.1.5.1 變壓器本體

現象：后臺發出“溫度過高”信號

處理步驟：

⑴應檢查主變油位情況及上層油溫實際指示值。

⑵檢查散熱器的閥門是否打開，并用測溫儀檢查各散熱器及主變本體溫度是否均衡。

⑶檢查三相負荷是否平衡或過負荷。

⑷立即將情況匯報調度，并加強監視，將經過情況記入運行記錄。

2.1.1.5.2 油枕裝置

現象：無油位、油位指示器破損、儲油柜漏油、油位指示與溫度嚴重不對應、油位偏低或偏高。

處理：主變壓器油位及套管油位升高或下降為油位異常

⑴升高時應檢查負荷情況，上層油溫值，立即匯報中調值班員，將情況記入運行記錄，并加強監視，

⑵油位下降時應詳細檢查油枕、放油閥、油箱放油閥、散熱器、瓦斯繼電器、油位指示器、分接開關等有無滲油現象，

⑶將情況匯報調度，并加強監視。

2.1.1.5.3有載調壓呼吸器

現象：堵塞、硅膠飽和全變色(或2/3)、硅膠罐滲油

處理：

⑴立即匯報變電運行管理所和調度;

⑵盡快更換干燥的硅膠，更換時應將有載調壓重瓦斯保護硬壓板退出。

⑶取下呼吸器時應將連管堵住，防止回吸空氣;

⑷換上干燥的硅膠或者吸潮劑后，應使油封將呼吸器密封。

2.1.1.5.4瓦斯繼電器

現象1：監視孔破裂、防雨罩脫落。

處理1：匯報變電運行管理所和調度，及時處理。

現象2：瓦斯繼電器內有氣體，

處理2：匯報變電運行管理所和調度，密切監視變壓器的電流、電壓、溫度的變化，做好安全措施等待處理。

2.1.1.5.5 測溫裝置

現象：測溫裝置失靈、誤發信號;個別感溫元件損壞;本體、有載油溫顯示異常、遠方測溫失靈、外殼破損 。

處理：立即匯報調度、變電運行管理所，并加強監視、巡視。

2.1.1.5.6 有載調壓開關

⑴主變運行時，遇有下列情況時禁止操作有載調壓裝置：

a、變壓器過負荷運行時;

b、有載調壓裝置的油標中無油位指示時;

c、調壓次數超過規定時;

d、調壓裝置發生異常時。

⑵有載調壓裝置在調壓過程中如有下列情況之一時，應立即停止操作;

a、按下按鈕后電動機不轉或轉速、響聲不正常;

b、主變響聲變異或有放電聲;

c、有載調壓開關失控或調整不到位;

d、有載調壓開關瓦斯信號頻繁動作;

e、在調整有載調壓開關時，檔位顯示不變。

⑶有載調壓裝置常見故障的處理：

a、指示燈不亮,檢查有載調壓裝置電源保險是否熔斷;

b、信號燈全好，按上升或下降按鈕時有載調壓開關不動作，應檢查電動機電源保險是否熔斷及電動機是否完好，接觸器接觸是否良好;

c、當有載調壓開關出現失控時，應在檔位指示器上出現第二個檔位數字后立即切斷電機電源，用手動將檔位調為規定位置并報告調度及通知檢修人員進行處理;

d、當有載調壓開關按上升或下降按鈕時，檔位指示器上指示檔位調節位置不正確，應立即報告中調，設法將有載調壓開關調節到正確位置。

2.1.1.5.8 過負荷

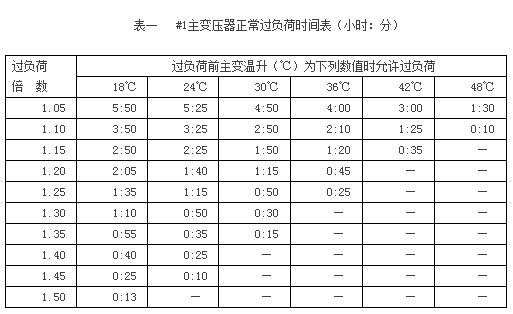

變壓器可以在正常過負荷和事故過負荷情況下運行，正常過負荷可以經常使用，其允許值可根據表一參考執行，事故過負荷可參照表二執行。

⑴變壓器過負荷運行時，應立即向調度匯報，并將變壓器的所有冷卻器投入運行，加強對變壓器的巡視檢查，隨時將過負荷情況匯報調度，并在《運行日志》記錄本上作好記錄。

⑵變壓器在過負荷運行時，無論是事故過負荷還是正常過負荷，值班人員都必須對變壓器的負荷、溫度、油位、響聲及冷卻裝置等運行情況加強巡視，每半小時記錄變壓器的電流、溫度和接頭溫度，并將變壓器負荷電流、溫度和接頭溫度變化情況及時報告值班調度員。

2.1.1.5.9 變壓器有下列情況之一者，應退出重瓦斯保護出口硬壓板：

⑴變壓器進行濾油、加油、大量放油或放氣時;

⑵更換呼吸器的硅膠時;

⑶瓦斯保護回路有人工作或該回路有直流接地時;

⑷變壓器檢修后投入運行時;

⑸遇有特大震動時。

2.1.1.6 事故及處理

2.1.1.6.1 異常聲響

現象：變壓器出現強烈而不均勻的噪聲且振動加大。

處理：應立即匯報調度，加強監視，做好緊急停運的準備。

2.1.1.6.2 壓力釋放裝置大量噴油

現象：壓力釋放裝置大量噴油。

處理：應立即斷開變壓器三側開關，再匯報調度。

2.1.1.6.3 變壓器著火

現象：變壓器著火

處理：

⑴若開關未跳閘，應立即斷開主變?nèi)齻?cè)開關，在站用配電室斷開冷卻器電源;

⑵立即撥打119火警，匯報調度;

⑶組織在站人員進行滅火，必須指定專人監護;

⑷消防隊前來滅火，必須指定專人監護，并指明帶電部分及注意事項。

2.1.1.6.4 重瓦斯保護動作

現象：后臺發出“重瓦斯保護動作” 報文，主變?nèi)齻?cè)開關跳閘

處理步驟：

⑴匯報中調當值調度員;

⑵復歸音響信號，記錄跳閘時間和所跳閘的開關。檢查光字牌動作情況、保護動作情況，并做好記錄，復歸信號;

⑶檢查站用電源，恢復站用電電源;

⑷檢查1001、3501、1101開關確在分閘位置;

⑸拉開三側開關的兩側刀閘。

2.1.1.6.5 差動保護動作

現象：后臺發出“差動保護動作” 報文

處理：

⑴立即將情況報告中調當值調度員;

⑵立即投入備用#2主變運行，恢復送電;

⑶檢查差動范圍(差動保護范圍為主變?nèi)齻?cè)差動CT到主變內部、主變?nèi)齻?cè)套管、10kV母線橋瓷瓶、電流互感器等)一次設備的瓷件有無破損或閃絡痕跡;主變?nèi)齻?cè)及10kV母線橋等一次設備的導線有無短路、接地或燒傷痕跡).

2.1.1.6.6 重瓦斯和差動保護同時動作(同上)

2.1.1.6.7 后備保護動作

現象一：主變壓器110kV側復合電壓閉鎖方向過流保護動作斷路器跳閘后的檢查和處理;

處理：

⑴檢查中、低壓側母線及母線上的設備有無短路;變壓器各側設備是否正常;在確認母線無電壓后拉開其所帶線路;

⑵檢查中、低壓側斷路器跳閘狀況，若某一側斷路器拒跳，則可能是該斷路器拒跳引起，故障點應在該側范圍內，將該側斷路器手跳閘后恢復主變壓器運行及對非故障側用戶送電;

⑶若三側斷路器均跳閘，則應檢查差動保護區內設備有無異常情況，若故障點在差動保護區內而差動保護不動作，則差動保護可能存在問題，應通知繼保人員檢查差動保護不動作的原因。

現象二：主變中壓或低壓側過流等后備保護動作跳閘后的處理：

處理：

⑴檢查失壓的母線及其所連接的設備有無故障，在消除或切除故障點后恢復運行;

⑵若系饋電線路斷路器或保護拒動而引的越級跳閘，則應：

a、檢查各饋電線路斷路器動作情況，如屬斷路器拒跳，在找出拒跳的斷路器并將其解除后，恢復母線及各饋電線路正常運行;

b、檢查各饋電線路保護動作情況，如屬保護拒動造成越級跳閘，應將各饋線斷路器斷開，合上越級跳閘的斷路器，再逐條線路試送，查出故障線路后，將該線路停電，拉開其斷路器的兩側隔離開關，恢復對母線及其它饋電線路送電。

2.1.1.6.8 主變本體輕瓦斯保護動作后的處理

現象：后臺發出“#1主變本體輕瓦斯保護動作”報文

處理：

⑴復歸音響，匯報調度、記錄報文、復歸信號;

⑵檢查變壓器油位是否正常;

⑶檢查瓦斯繼電器內有無氣體，如無氣體則應檢查瓦斯繼電器裝置及二次回路。

2.1.1.6.9 輕、重瓦斯保護同時動作，開關跳閘的處理

現象：后臺發出“輕瓦斯保護動作”“重瓦斯保護動作”報文

處理：

⑴立即停止音響信號，作好記錄，復歸信號牌，投入備用變壓器，恢復供電;

⑵若輕、重瓦斯保護均動作，應立即檢查瓦斯繼電器內的氣體氣量，匯報值班調度員。拉開各側刀閘，做好安全措施，由專業人員對變壓器進行檢查試驗。

2.1.1.7 維護

2.1.1.7.1 非大修期間設備的清掃

清掃主變本體及端子箱，僅限于設備表面，不包括端子排。

2.1.1.7.2 非大修期間油浸變壓器呼吸器內硅膠變色時更換處理。

2.1.1.7.3紅外測溫

定期進行紅外測溫，本站規定為每月三次，必要時增加次數。

2.2 斷路器

2.2.1 110kV斷路器

2.2.1.1 說明

本站110kV斷路器選用的110kV開關采用杭州西門子開關廠生產的3AP1FC-145型SF6斷路器，以SF6氣體作為滅弧和絕緣介質，以彈簧儲能機構操動?？梢赃M(jìn)行三級分閘、合閘及快速自動重合閘操作。它由三級斷路器本體和彈簧機構、電氣控制柜組成，該斷路器具有最新的設計原理，結構簡單，體積小耗材少，需要的操作能量小，可靠性高等特點。

2.2.1.2 使用間隔

#1主變高壓側、110kV紅嶺電站線、110kV紅乘線、110kV乘營線。

2.2.1.3 監視

2.2.1.3.1 遙信量： SF6低氣壓報警;合閘彈簧已儲能;合閘彈簧儲能超時;控制電源短路;電機電源短路、保護裝置異常、報警閉鎖、自動重合閘動作、收發信機異常、收發信機動作、收鄰線閉鎖鏈信號、重合閘壓力繼電器、跳閘位置據點、收)訊接點、通道試驗、定值修改位置;遙信量綠色為正常狀態，紅色為異常狀態。

2.2.1.3.2 遙測量：母線和線路的電流、電壓、功率、功率因素和頻率。“遠方/就地”紅色為遠方狀態，綠色為就地狀態;

2.2.1.4 巡視

2.2.1.4.1 正常巡視：

a、 檢查環境溫度及外觀完好，相別和雙重編號清楚,機構箱及框架無雜物;

b、 檢查其絕緣套管、瓷柱有無損傷、裂紋、放電閃絡痕跡和臟污現象，各支撐部件無變形、斷裂，接地引下線無銹蝕、斷裂;

c、 檢查SF6氣體壓力正常(0.6±0.015MPa)，彈簧已儲能，分/合閘信號指示燈亮;

d、 檢查斷路器各部分有無異常(漏氣聲、振動聲)及異味，合、分閘開線圈無焦臭味、冒煙等現象;

e、 檢查合閘記數器完好，柜門開啟靈活完好、關閉嚴密，箱內封堵完善;

f、 檢查斷路器接點、接頭引線處有無過熱現象及變色發紅現象;

g、 檢查斷路器分、合閘位置與機械、后臺監指示位置是否一致;

h、 檢查斷路器的運行聲是否正常，斷路器內有無噪聲和放電聲;

i、 檢查控制、信號電源是否正常，斷路器控制柜內的“遠方-就地”選擇開關是否在遠方的位置;

j、 氣體壓力監視范圍：額定工作壓力0.6±0.015Mpa，補氣報警壓力0.55±0.015Mpa，開關閉鎖壓力0.53±0.015。

2.2.1.4.2 特殊巡視：

⑴雷雨后

檢查斷路器的套管應無放電痕跡及嚴重污穢，檢查機構箱內有無積水現象。

⑵大風后

檢查有無異物掉落在設備上，檢查斷路器的瓷質絕緣完好、無破損，引下線線頭是否松動或變位。

⑶大霧時

檢查斷路器的套管及絕緣部分是否有污閃和放電現象，檢查機構箱內的加熱器是否已經投入。

⑷設備異常時

按照設備的異常現象，增加巡視次數，并把相關異常情況及時上報調度。

⑸新投入的設備

檢查SF6氣體壓力是否正常，有無漏氣;檢查彈簧儲能機構是否已儲能、信號燈亮;檢查機構箱內的各接線是否接線牢固;檢查“遠方-就地”開關是否置遠方位置;檢查分合閘位置指示與后臺機的指示是否一致。

⑹事故跳閘后

檢查動作計數器動作正確;彈簧已儲能，信號燈亮;SF6氣體壓力正常;分合閘位置指示與后臺機指示正常。

2.2.1.5 異常及處理：

2.2.1.5.1 分合閘位置指示與后臺機指示不一致

現象：分合閘時，后臺顯示遙控成功，但監控圖上的位置無變化;

處理：將實際情況匯報調度和變電運行管理所。

2.2.1.5.2 SF6氣體壓力降低至告警值

現象：后臺鈴響，后臺報文報“SF6氣體壓力降低”;

處理：立即檢查斷路器壓力是否有明顯降低，加強巡視，并將實際情況匯報調度和變電運行管理所。

2.2.1.5.3 彈簧機構儲能不停

現象：后臺監控鈴響頻繁，報文報“合閘彈簧儲能超時”;

處理：應立即斷開開關儲能電源，停止儲能，事后匯報變電運行管理所;

2.2.1.6 事故及處理

2.2.1.6.1 套管有嚴重破損或放電現象嚴重

現象：有很大的放電聲，放電爬距長，瓷質部分有燒黑現象;

處理：

立即將實際情況匯報調度和變電運行管理所，并申請轉移負荷，用上一級斷路器斷開該斷路器，嚴禁帶電操作該斷路器。

2.2.1.6.2 SF6氣體壓力下降到操作閉鎖值

現象：氣體壓力已下降至0.53±0.015;

處理：

⑴ 檢查是否有嚴重漏氣，如有漏氣，自感不適應時應立即離開現場10m以外;

⑵ 靠近設備時必須戴防護用具，并將該斷路器的控制電源空氣開關斷開，把實際情況匯報調度和變電運行管理所;

⑶ 申請將該線路的負荷轉移后，用上一級斷路器斷開該斷路器，嚴禁帶電操作該斷路器。

2.2.1.6.3 彈簧機構未儲能

現象：合閘操作完畢，彈簧機構不能儲能;

處理：

⑴ 立即匯報調度和運行管理所，

⑵ 斷開儲能電機電源，采取手動儲能方法進行開關儲能;

⑶ 如果手動儲能不成功，申請轉移負荷。

2.2.1.6.4 遠方合、分閘操作時發控制回路斷線

現象：后臺監控顯示“斷路器控制回路斷線”。

處理：應重點檢查控制回路易出現故障的位置，如控制空開、合閘線圈等，并將實際情況匯報調度和變電運行管理所，待專業人員進行處理。

2.2.1.6.5 保護出口，開關拒動，越級跳閘

現象：后臺報文110kV紅乘線保護動作，110kV紅乘線斷路器未分閘，110kV主變斷路器跳閘。

處理：仔細檢查確認事故的正確信息，應匯報調度和變電運行管理所，根據調度指令，確認110kV紅乘線無電壓，手動斷開110kV紅乘線開關，將110kV紅乘線操作至開關檢修狀態，恢復其他110kV線路送電，待專業人員來處理110kV紅乘線斷路器。

2.2.1.6.6 開關偷跳

現象：保護未動作，開關跳閘;

處理：應立即匯報調度和運行管理所，申請轉移負荷，在檢修人員到來之前，做好安全措施。

2.2.1.6.7 線路斷路器跳閘后的處理

⑴ 線路斷路器跳閘后，應首先根據記錄后臺顯示報文及時間，匯報調度，查明繼電保護、自動裝置動作情況，檢查短路電流所通過的設備是否正常，根據調度值班調度員命令和具體情況進行處理。

⑵ 線路保護動作跳閘重合閘動作不成功，應檢查該線路的斷路器及套管、CT、隔離開關、絕緣子、避雷器、電纜頭及引出線是否異常，記錄該線路保護動作情況及斷路器跳閘時間并報調度。

⑶ 雙側電源線路開關跳閘、無論是重合閘不成功還是自動重合閘裝置不動作，都應報告調度當值調度員并按中調當值調度員的指令進行操作。

⑷ 線路在保護動作跳閘后，無論重合閘成功與否，值班員都應通知有關調度派人檢查線路接地情況和故障跳閘的原因。

⑸ 線路斷路器跳閘后試送時應注意：

斷路器合上后發生振蕩現象并不衰減。則應立即斷開斷路器。斷路器合閘時監視電表有無沖擊，合上后看三相電流是否平衡，信號、表計反映是否正常。試送時，重合閘應切除，并注意系統波動、保護動作情況。

⑹ 在下列情況下一般不得進行試送：

a、 線路有帶電作業，重合閘停用時;

b、 斷路器跳閘時伴隨有嚴重的故障象征時(如：火光、爆炸聲、系統振蕩電壓大幅度降低等);

c、 如有緊急情況需試送時，必須經當值調度員下令，方能試送。

2.2.1.8 維護

2.2.1.8.1 機構箱清掃，每月一次;

2.2.1.8.2 轉動部分加油潤滑，半年一次或設備停電時;

2.2.1.8.3 控制電源熔斷器(空開)燒壞更換;

2.2.2 35kV斷路器

2.2.2.1 說明

35kV斷路器采用彈簧操動機構，真空斷路器。

2.2.2.1.1 型號

35kV選用的是35kV采用浙江宇光開關廠生產的ZW7-40.5/1600-25型真空斷路器。

2.2.2.2 使用間隔

#1主變中壓側、35kV乘坡電站線、35kV吊羅山線。

2.2.2.3 監視

2.2.2.3.1 遙信量：電流速斷、限時速斷、過流、后加速、重合閘、低周減載Ⅰ、低周解列、低周減載Ⅱ，遙信量綠色為正常狀態，紅色為異常狀態。

2.2.2.3.2 遙測量：遙測量：母線和線路的電流、電壓、功率、功率因素和頻率。

2.2.2.4 巡視

2.2.2.4.1 正常巡視：

a、 斷路器分合閘位置指示燈指示正確及儲能指示燈亮;

b、 瓷瓶清潔無破損及放電痕跡;

c、 機械分合指示應正確;

d、 引線接頭應接觸良好，無發熱現象;

2.2.2.4.2 特殊巡視：

⑴雷雨后

檢查斷路器的套管應無放電痕跡及嚴重污穢，檢查機構箱內有無積水現象。

⑵臺風后

檢查有無異物掉落在設備上，檢查斷路器的瓷質絕緣完好、無破損，引下線線頭是否松動或變位。

⑶大霧時

檢查斷路器的套管及絕緣部分是否有污閃和放電現象，檢查機構箱內的加熱器是否已經投入。

⑷設備異常時

按照設備的異?，F(xiàn)象，增加巡視次數，并把相關異常情況及時上報調度。

⑸新投入的設備

引線接頭處良好;套管清潔，無破損，無裂紋;各項試驗數據齊全并合格;機構箱、端子箱密封良好，防止進水和進入小動物;操作機構操作可靠，輔助接點接觸良好等符合要求;

2.2.2.5 異常及處理：

2.2.2.5.1 分合閘位置指示與后臺機指示不一致

現象：分合閘時，后臺顯示遙控成功，但監控圖上的位置無變化;

處理：將實際情況匯報調度和變電運行管理所。

2.2.2.5.2 引線接頭發熱溫升超過40℃

現象：引線接頭油漆掉落，溫升超過40℃

處理：加強巡視，留意溫度變化，并將實際情況匯報運行管理所

2.2.2.6 事故及處理

2.2.2.6.1 套管有嚴重破損或放電現象嚴重

現象：有很大的放電聲，放電爬距長，瓷質部分有燒黑現象;

處理：立即將實際情況匯報調度和變電運行管理所，并申請轉移負荷，用上一級斷路器斷開該斷路器，嚴禁帶電操作該斷路器;

2.2.2.6.2 遠方合、分閘操作時發控制回路斷線

現象：后臺監控顯示“斷路器控制回路斷線”。

處理：應重點檢查控制回路易出現故障的位置，如控制空開、合閘線圈等，并將實際情況匯報調度和變電運行管理所，待專業人員進行處理。

2.2.2.6.3 開關偷跳

現象：保護未動作，開關跳閘;

處理：應立即匯報調度和運行管理所，申請轉移負荷，在檢修人員到來之前，做好安全措施。

2.2.2.7 維護

2.2.2.7.1 機構箱清掃，每月一次;

2.2.2.7.2 轉動部分加油潤滑，半年一次或設備停電時;

2.2.2.7.3 控制電源熔斷器(空開)燒壞更換;

2.2.3 10kV開關柜

2.2.3.1 說明

10kV開關柜采用彈簧操動機構，真空斷路器。

2.2.3.1.1 型號

10kV選用的是河北天源生產的KYN28-12(Z)型真空斷路器。

2.2.3.2 使用間隔

10kV五隊線、10kV加銅線、10kV和長線、10kV青竹灣電站線、10kV 16隊線、10kV和平墟線、10kVTV、10kV站用變。

2.2.3.3 監視

2.2.3.3.1 遙信量：電流速斷、限時速斷、過流、后加速、重合閘、低周減載Ⅰ、低周減載Ⅱ、 PT斷線。

2.2.3.3.2 遙測量：母線和線路的電流、電壓、功率、功率因素和頻率。“遙控投入”紅色為遠方狀態，綠色為就地狀態;“彈簧已儲能”紅色為未儲能(置“0”)，綠色為已儲能(置“1”)其它的遙信量綠色為置“0”狀態，紅色為置“1”狀態。

2.2.3.4 巡視

2.2.3.4.1 正常巡視：

⑴ 檢查環境溫度及外觀完好，相別和雙重名稱清楚,高壓柜無雜物;

⑵ 檢查電纜頭無破損，無放電跡象;

⑶ 檢查斷路器在分、合閘狀態，彈簧已儲能，各種信號燈完好;

⑷ 檢查分閘、合閘、工作、試驗位置指示是否正確，并與當時實際運行情況相符合;

⑸ 檢查開關柜各部分有無異常及異味等現象;

⑹ 檢查上柜門開啟靈活完好、關閉嚴密，箱內封堵完善;

⑺ 檢查斷路器的“遠方-就地”選擇開關是否置遠方的位置;

2.2.3.4.2 特殊巡視：

⑴雷雨后

檢查高壓室內無漏水，斷路器是否因雷擊故障跳閘;

⑵臺風后

檢查高壓室內無漏水，門窗完好，斷路器外觀完好，有無跳閘。

⑶過負荷

檢查斷路器的電纜引線接頭處有無過熱現象。

⑷大霧時

檢查室內濕度適中，斷路器的套管及絕緣部分是否有污閃和放電現象。

⑸設備異常時

按照設備的異常現象，增加巡視次數，并把相關異常情況及時上報運行管理所。

⑹新投入的設備

檢查運行中的斷路器有無發生異常聲響;檢查機構箱內的各接線是否接線牢固;檢查分合閘位置指示與后臺機的指示是否一致，檢查各種信號完好。

2.2.3.5 異常及處理：

2.2.3.5.1 分合閘位置指示與后臺機指示不一致

現象：分合閘時，后臺顯示遙控成功，但監控圖上的位置無變化;

處理：將實際情況匯報調度和變電運行管理所。

2.2.3.5.2 引線接頭發熱溫升超過40℃

現象：引線接頭油漆掉落，溫升超過40℃

處理：加強巡視，留意溫度變化，并將實際情況匯報運行管理所

2.2.3.6 事故及處理

2.2.3.6.1 遠方合、分閘操作時發控制回路斷線

現象：后臺監控顯示“斷路器控制回路斷線”。

處理：應重點檢查控制回路易出現故障的位置，如控制空開、合閘線圈等，并將實際情況匯報調度和變電運行管理所，待專業人員進行處理。

2.2.3.6.2 開關偷跳

現象：保護未動作，開關跳閘;

處理：應立即匯報調度和運行管理所，申請轉移負荷(#2站用變帶負荷)，在檢修人員到來之前，做好安全措施。

2.2.3.7 維護

2.2.3.7.1 機構箱清掃，每月一次;

2.2.3.7.2 轉動部分加油潤滑，半年一次或設備停電時;

2.2.3.7.3 控制電源熔斷器(空開)燒壞更換;

2.3 隔離開關

2.3.1 110kV隔離開關

2.3.1.1 說明：

本站110kV江蘇如高開關廠生產的GW4(A)-126DW型隔離開關。

2.3.1.2 使用間隔

110kV#1主變高壓側、10kV乘營線、110kV紅嶺電站線、110kV 紅乘線。

2.3.1.3 運行規定

2.3.1.3.1 刀閘、保險的引線接頭和刀閘口溫升不得超過40℃。所有室外刀閘，禁止解合系統環路電流和接地電流。

2.3.1.3.2 刀閘、保險引線，接頭過熱應查明原因，加強監視，并迅速處理。

2.3.1.4 監視

后臺顯示位置與實際位置一致。

2.3.1.5 巡視

2.3.1.5.1 正常巡視：

⑴ 各支撐部件無變形、斷裂;

⑵ 線套管無裂紋與放電痕跡;

⑶ 地引下線無銹蝕、斷裂;

⑷ 機構箱及框架無雜物;

⑸ 機構箱巡視：空氣開關標、柜門平整、開啟靈活、關閉嚴密、箱內封堵完善;

⑹ 隔離開關無異常響聲，過熱現象，絕緣子無裂紋和放電現象;

⑺ 檢查隔離開關各接觸部位，如刀口、引線接接處，接觸良好，無過熱現象;

⑻ 檢查隔離開關閉鎖裝置正確，可靠閉鎖。

2.3.1.5.2 特殊巡視：

⑴ 過負荷時應檢查接頭和接觸部分有無過熱發紅;

⑵ 大風時應檢查引線有無劇烈擺動、引線上是否掛有雜物，刀閘觸頭接觸有無移位;

⑶ 雷雨后應檢查瓷質套管有無閃絡放電痕跡;

⑷ 短路故障后應檢查刀閘是否移位，瓷瓶有無斷裂、損壞;

⑸ 大霧天應檢查有無放電、閃絡現象。

2.3.1.6 操作：

2.3.1.6.1 操作刀閘前，必須檢查開關確在斷開位置;

2.3.1.6.2 如發生帶負荷誤拉刀閘，在刀片剛離刀口發現弧光時就立即將刀閘合上，已經拉開時，不準再合上，并立即報告值班調度員，當誤合刀閘時，在任何情況下，不準將誤合的刀閘再拉開。

2.3.1.6.3 停電應按照斷路器-線路側刀閘-母線側刀閘的順序操作，送電的過程相反，先合母線側刀閘-線路側刀閘-斷路器的順序操作。

2.3.1.6.4 各種刀閘均可拉合正常情況下的電壓互感器、消弧線圈、避雷器、旁路電流、母線充電電流和變壓器中性點直接接地線及空載站用變，以及電容電流不超過5A的空載線路，勵磁電流不超過2A的空載變壓器。所有室外刀閘，禁止解合系統環路電流和接地電流。

2.3.1.7 異常及處理：

2.3.1.7.1 隔離開關拒絕合、分閘的處理

現象：隔離開關拒絕合、分閘的處理

處理：

⑴檢查操作順序是否正確，是否被防誤裝置閉鎖;

⑵對于電動操作機構，應檢查各回路是否正常、電源是否給上或熔斷器是否完好;

⑶檢查操作機構的電機及傳動部分是否完好，各部件的動作情況是否正常，找出引起故障的原因;機構是否變形、是否調整不當;

⑷如妨礙拉開的原因在刀閘的觸頭接觸部位，不得強行操作;

⑸檢查接觸器線圈是否完好及觸頭接觸是否良好;

⑹匯報中調值班調度員并通知檢修人員，進行停電處理。

2.3.1.7.2 運行中發現隔離開關過熱如何處理

現象：運行中發現隔離開關過熱如何處理(溫升超過40℃就算過熱)

處理：

⑴ 立即向調度值班員申請將轉移負荷后停電處理，

⑵ 如不能倒負荷，加強監視。

2.3.1.7.3 運行中隔離開關的支柱絕緣子破裂和嚴重放電。

現象：運行中隔離開關的支柱絕緣子破裂和嚴重放電;

處理：應立即匯報調度，停電處理。

2.3.1.8 事故及處理

2.3.1.8.1 隔離開關合閘不到位

現象：隔離開關合閘不到位

處理：可拉開隔離開關再次合閘，不能合到位時應申請停電處理。

2.3.1.9 維護

2.3.1.9.1 轉動、傳動部分加潤滑油;

2.3.1.9.2 機構箱的清掃。

2.3.1.10 隔離開關可能對人身的危害及防護

操作隔離開關時應帶絕緣手套，穿絕緣靴，以防誤操作時被電弧傷及。

2.3.2 35kV隔離開關

2.3.2.1 說明：

35kV隔離開關為湖南開關有限公司生產的GW5-35DW型聯體式隔離開關。

2.3.2.1.1 使用間隔

35kV所有間隔

2.3.2.2 運行規定

2.3.2.2.1 刀閘、保險的引線接頭和刀閘口溫升不得超過40℃。所有室外刀閘，禁止解合系統環路電流和接地電流。

2.3.2.2.2 刀閘、接頭過熱應查明原因，加強監視，并迅速處理。

2.3.2.3 監視

后臺顯示位置與實際位置一致

2.3.2.4 巡視

2.3.2.4.1 正常巡視：

⑴ 各支撐部件無變形、斷裂;

⑵ 套管無裂紋與放電痕跡;

⑶ 引下線無銹蝕、斷裂;

⑷ 機構箱及框架無雜物;

⑸ 機構箱巡視：關閉嚴密、箱內封堵完善;

⑹ 隔離開關無異常響聲，過熱現象，絕緣子無裂紋和放電現象;

⑺ 檢查隔離開關各接觸部位，如刀口、引線接接處，接觸良好，無過熱現象;

⑻ 檢查隔離開關閉鎖裝置正確，可靠閉鎖。

2.3.2.4.2 特殊巡視：

⑴過負荷時應檢查接頭和接觸部分有無過熱發紅;

⑵大風時應檢查引線有無劇烈擺動、引線上是否掛有雜物，刀閘觸頭接觸有無移位;

⑶雷雨后應檢查瓷質套管有無閃絡放電痕跡;

⑷短路故障后應檢查刀閘是否移位，瓷瓶有無斷裂、損壞;

⑸大霧天應檢查有放電、閃絡現象。

2.3.2.5操作：

2.3.2.5.1 操作刀閘前，必須檢查開關確在斷開位置;

2.3.2.5.2 如發生帶負荷誤拉刀閘，在刀片剛離刀口發現弧光時就立即將刀閘合上，已經拉開時，不準再合上，并立即報告值班調度員，當誤合刀閘時，在任何情況下，不準將誤合的刀閘再拉開。

停電應按照斷路器-線路側刀閘-母線側刀閘的順序操作，送電的過程相反，先合母線側刀閘-線路側刀閘-斷路器的順序操作。

2.3.2.5.3 各種刀閘均可拉合正常情況下的電壓互感器、消弧線圈、避雷器、母線充電電流和變壓器中性點直接接地線及空載站用變，以及電容電流不超過5A的空載線路，勵磁電流不超過2A的空載變壓器。所有室外刀閘，禁止解合系統環路電流和接地電流。

2.3.2.6 異常及處理：

2.3.2.6.1 隔離開關拒絕合、分閘的處理

現象：隔離開關拒絕合、分閘的處理

處理：

⑴檢查操作順序是否正確，是否被防誤裝置閉鎖;

⑵對于電動操作機構，應檢查各回路是否正常、電源是否給上或熔斷器是否完好;

⑶檢查操作機構的電機及傳動部分是否完好，各部件的動作情況是否正常，找出引起故障的原因;機構是否變形、是否調整不當;

⑷如妨礙拉開的原因在刀閘的觸頭接觸部位，不得強行操作;

⑸檢查接觸器線圈是否完好及觸頭接觸是否良好;

⑹匯報中調值班調度員并通知檢修人員，進行停電處理。

2.3.2.6.2運行中發現隔離開關過熱如何處理

現象：運行中發現隔離開關過熱如何處理(溫升超過40℃就算過熱)

處理：

⑴立即向調度值班員申請將轉移負荷后停電處理，

⑵如不能倒負荷，加強監視。

2.3.2.6.3運行中隔離開關的支柱絕緣子破裂和嚴重放電

現象：運行中隔離開關的支柱絕緣子破裂和嚴重放電

處理：應立即匯報調度，停電處理

2.3.2.7 事故及處理

2.3.2.7.1 隔離開關合閘不到位

現象：隔離開關合閘不到位

處理：可拉開隔離開關再次合閘，不能合到位時應申請停電處理。

2.3.2.8 維護

① 轉動、傳動部分加潤滑油;

② 機構箱的清掃。

2.3.2.9 隔離開關可能對人身的危害及防護

操作隔離開關時應帶絕緣手套，穿絕緣靴，以防誤操作時被電弧傷及。

2.3.3 10kV隔離手車

2.3.3.1 說明：10kV為寶雞真空開關廠生產的GN22-10型聯體式隔離開關。

2.3.3.2 使用間隔

10kV#1、#2進線柜、10kV1#站用變、10kV市區#4線、10kV#1、#2電容器、10kV加積#1線、10kV加積#2線、10kV紅磚廠線、10kV電力城線、10kV絲綢廠線、10kV滌綸廠線、10kV備用#1、#2、#3、#4、#5、#6線。

2.3.3.3 運行規定

2.3.3.3.1 刀閘、保險的引線接頭和刀閘口溫升不得超過40℃。

2.3.3.3.2 刀閘、接頭過熱應查明原因，加強監視，并迅速處理。

2.3.3.4 監視

后臺顯示位置與實際位置一致

2.3.3.5 巡視

2.3.2.5.1 正常巡視

⑴各支撐部件無變形、斷裂;

⑵線套管無裂紋與放電痕跡;

⑶地引下線無銹蝕、斷裂;

⑷機構箱及框架無雜物;

⑸機構箱巡視：關閉嚴密、箱內封堵完善

⑹隔離開關無異常響聲，過熱現象，絕緣子無裂紋和放電現象;

⑺檢查隔離開關閉鎖裝置正確，可靠閉鎖。

2.3.2.5.2 特殊巡視：

⑴過負荷時應檢查接頭和接觸部分有無過熱發紅;

⑵短路故障后應檢查刀閘是否移位，瓷瓶有無斷裂、損壞;

2.3.3.6操作：

2.3.3.6.1 操作刀閘前，必須檢查開關確在斷開位置;

2.3.3.6.2 操作刀閘應迅速、正確。在操作終了時，不可用力過猛，避免過大沖擊損壞刀閘，拉閘時，當?shù)镀x開刀口要迅速果斷，以便迅速滅弧;

2.3.3.6.3 操作刀閘發現拉不開時不許強行操作，應找出抗勁地點，設法消除。

2.3.3.6.4 如發生帶負荷誤拉刀閘，在刀片剛離刀口發現弧光時就立即將刀閘合上，已經拉開時，不準再合上，并立即報告值班調度員，當誤合刀閘時，在任何情況下，不準將誤合的刀閘再拉開。

2.3.3.6.5 停電應按照斷路器-線路側刀閘-母線側刀閘的順序操作，送電的過程相反，先合母線側刀閘-線路側刀閘-斷路器的順序操作。

2.3.3.6.6 各種刀閘均可拉合正常情況下的電壓互感器、消弧線圈、避雷器、旁路電流、母線充電電流和變壓器中性點直接接地線及空載站用變，以及電容電流不超過5A的空載線路，勵磁電流不超過2A的空載變壓器。

2.3.3.7 異常及處理：

2.3.3.7.1 隔離開關拒絕合、分閘的處理

現象：隔離開關拒絕合、分閘的處理

處理：

⑴檢查操作順序是否正確，是否被防誤裝置閉鎖;

⑵檢查操作機構的傳動部分是否完好，各部件的動作情況是否正常，找出引起故障的原因;機構是否變形、是否調整不當;

⑶如妨礙拉開的原因在刀閘的觸頭接觸部位，不得強行操作;

⑷匯報中調值班調度員并通知檢修人員，進行停電處理。

2.3.3.7.2運行中發現隔離開關過熱如何處理

現象：運行中發現隔離開關過熱如何處理(溫升超過40℃就算過熱)

處理：

⑴立即向調度值班員申請將轉移負荷后停電處理，

⑵如不能倒負荷，加強監視。

2.3.3.7.3運行中隔離開關的支柱絕緣子破裂和嚴重放電

現象：運行中隔離開關的支柱絕緣子破裂和嚴重放電

處理：應立即匯報調度，停電處理

2.3.3.8事故及處理

2.3.3.8.1隔離開關合閘不到位;

現象：隔離開關合閘不到位;

處理：可拉開隔離開關再次合閘，不能合到位時應申請停電處理。

2.3.3.9 維護

2.3.3.9.1 轉動、傳動部分加潤滑油;

2.3.3.9.2 機構箱的清掃。

2.3.3.10 隔離開關可能對人身的危害及防護

操作隔離開關時應帶絕緣手套，穿絕緣靴，以防誤操作時被電弧傷及。

2.4 互感器

2.4.1 110kV電流互感器

2.4.1.1 說明

本站110kV電流互感器為江蘇如皋高壓電器廠生產的LB6-110kV型電流互感器。

2.4.1.2 使用間隔

110kV母聯、110kV#1、#2主變中壓側、110kV官瓊線、110kV加泮線。

2.4.1.3 監視

遙測量：110kV母線電流、零序電流、110kV線路電流、CT變比、有功功率、無功功率、功率因數、計量值。

2.4.1.4 巡視

2.4.1.4.1 正常巡視：

瓷質部分應清潔，完整無破損，無裂紋，不放電，無電暈聲或放電痕跡。互感器的油位、油色應正常;一次導線接頭應無過熱現象;二次回路保護接地應良好，各連接端子應緊固，二次線和電纜無腐蝕和損傷，各種表計指示正確，無開路現象;互感器應無異聲及焦臭味，外表無滲油現象，末屏可靠接地，封堵泥無脫落。

2.4.1.4.2 特殊巡視：

⑴雷雨后

檢查套管應無放電痕跡及嚴重污穢;檢查封堵有無脫落現象。

⑵臺風后

檢查有無異物掉落在設備上;檢查電流互感器的瓷質絕緣完好、無破損;引線接頭有無脫落。

⑶過負荷

檢查引線接頭處有無過熱現象，本體有無過熱現象。

⑷大霧時

檢查套管及絕緣部分是否有污閃和放電現象，必要時在夜晚進行檢查。

⑸設備異常時

檢查設備有何異常，如一次引線有無燒傷、斷股，二次側保護接地是否良好，二次接線端子有無燒灼跡象、是否有開路，應根據異常增加巡視次數，并把相關異常情況及時上報運行管理所。

⑹新投入的設備

檢查一、二次側的接線和二次側保護接地是否良好，防火封堵是否完善，裸露的電纜是否涂有防火涂料，設備的外觀是否完好，外殼接地是否良好，油色是否正常，油位是否在標準范圍內，瓷套管是否清潔，有無裂紋及放電痕跡，末屏是否可靠接地。

2.4.1.5 異常及處理：

2.4.1.5.1 聲音異常

現象：機構箱內二次開路，有放電或異常的聲音;
