前幾天,小編接到一個客戶電話說,準備安裝50kW的光伏電站,一共有10串電池板。電池板離逆變器距離較遠,可不可以在電池板串好之后,兩串電池板用Y型接頭匯流一起,再接到逆變器上,這樣就可以節省5組直流線了

前幾天,小編接到一個客戶電話說,準備安裝50kW的光伏電站,一共有10串電池板。電池板離逆變器距離較遠,可不可以在電池板串好之后,兩串電池板用Y型接頭匯流一起,再接到逆變器上,這樣就可以節省5組直流線了。

聽到這里,真是替這位光伏人對成本控制的敏感性點贊。但是回到問題本身,可不可以這樣操作呢?

下面,小編來仔細分析一下:

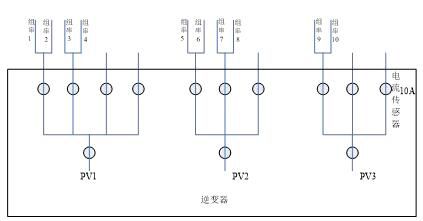

首先,我們來看實物:以Suntrio Plus 50K逆變器為例,3路MPPT,PV1可接入4路電池板,PV2和PV3可各接入3路電池板。

在逆變器內部每一路組串都配置電流傳感器,可以實現組串電流檢測。

我們來看逆變器參數:

輸入電流PV1:40A,PV2:30A,PV3:30A,即每一個組串最大輸入電流為10A。

再看電池板參數,最大工作電流為8-9A左右,這就意味著,逆變器每對直流端子正好是接入一組電池板的。

一旦將多路電池板匯在一起,再接入逆變器的一對輸入端子,電流會超出最大輸入電流,另外,逆變器的組電流檢測功能也就沒有意義了。

因?yàn)殡娏鱾鞲衅饔幸欢砍蹋斎腚娏鞒隽砍?,影響逆變器?nèi)部電流傳感器的電流檢測信號。并且更嚴重的是,長時間運行,可能導致直流端子發熱燒毀,而導致逆變器故障。所以不能為了節省成本,而在直流側匯流后再接入逆變器,不然就會因小失大!
