風力發電是目前世界上最具有開發價值的可再生能源利用技術之一，近年來風力發電快速發展，大型風電場的并網運行已經成為風力發電發展的主流。風電場的并網運行也給并網和風電機組的運行安全帶來了新課題，風力發電的隨機性和不穩定可能給電網安全平穩運行帶來不利因素，反過來電網運行的波動也會給風電機組的安全帶來危害。例如當電網的運行電壓過低時，并網運行的風電機組如果不及時動作就可能嚴重受損，同時也影響電力系統的運行穩定性。

風電機組低電壓穿越(LVRT)能力是指當端電壓降低到一定值的情況下，風電機組不脫離電網繼續維持運行的能力，這種運行有時甚至還可以為系統提供一定無功支持以幫助電網系統恢復電壓。

本文準備在分析低電壓事件對雙饋風電機組影響的基礎上，提出一種基于軟件控制的軟穿越功能和基于硬件實現LVRT的控制方式，利用這種技術可以避免電網電壓突降對風電機組的不利影響。

1.LVRT要求

德國電網公司提出的LVRT要求如圖1。

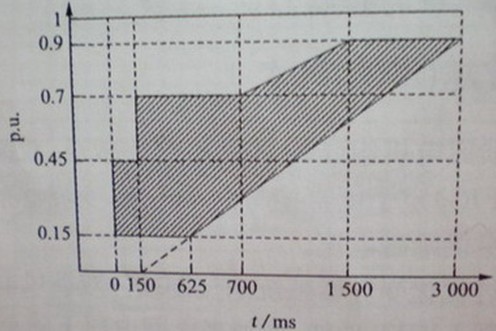

圖1 E ON LVRT曲線

該公司的標準明確指出了當端電壓跌落到多少幅值時風力發電機組可以脫網以及與電網維持連接多長時間可以脫網的具體要求。

對于采用雙饋感應發電機的風電機組系統，當電網發生故障電壓跌落時，雙饋電機定子的電流將會增大，并在轉子側感應出較大的電流。如果電網電壓跌落較少，那么通過增大電流調節器的帶寬可以限制電流上升，但是若電壓跌落的幅度較大，那么轉子側的過電流會損壞直接串接在轉子回路上的變流器內部功率器件，即使此時封鎖轉子側變流器脈沖，轉子電流也會通過續流二極管，造成變流器直流回路(變流器直流電路)電壓升高，網側變流器如果不能快速將能量送至電網，過電壓就會導致母線電容損壞。也就是說，電網電壓跌落對于雙饋風電機組主要會產生兩種結果。第一種結果，由于雙饋?zhàn)兯亠L(fēng)電機組在轉子側裝有轉子短路保護裝置，電網電壓的跌落導致轉子側電流或變流器直流電路電壓超過限值規定時間后，轉子側變流器被轉子短路保護裝置旁路，但是機組的電網側變流器仍與電網相連。第二種結果，當轉子側電流的升高不足危害到轉子側變流器時，轉子短路保護裝置不動作。但是在定子電壓和磁通跌落的同時，雙饋電機的輸出功率和電磁轉矩下降，如果輸入風電機組的機械功率保持不變，那么電磁轉矩的減少就會導致轉子的轉速增大，這時機組控制器必須及時調節槳距角減少機組捕獲的風能及機械轉矩，才有可能實現低電壓穿越。

一臺具有LVRT功能風電機組必須同時具備以下功能：①在端電壓劇烈波動期間仍可保持并網;②電壓下降時，控制器可以通過蓄能裝置(液壓蓄能器或蓄電池)進行變槳，以防止風輪過速;③在電壓波動期間，保護變流器和發電機免受高電壓和高電流的損害;④暫時關閉可能因暴露在低電壓下而受到損害或可能因電路斷路器動作或熔絲動作而跳閘的非關鍵子系統。

2.軟穿越(SRT)技術

雙饋風電機組結構簡圖如圖2所示，雙饋感應電機(DFIG)定子側直接與電網相連，變流器系統向轉子側提供勵磁電流。

圖2 雙饋風電機組結構簡圖

通過優化變流器系統的控制軟件雙饋風電機組可以實現LVRT功能，例如當電網電壓下降至額定電壓的70%時仍然可以與電網連接，這種技術稱為軟穿越(Soft-Ride-Through)。軟穿越是基于魯棒控制(Robust Control)概念的一種軟件實現LVRT功能的方式。風電機組的控制主要包含兩種方式，即增益表技術(Gain Scheduling Techniques)和魯棒控制(Robust Control)，經典的增益表技術是將非線性或時變系統在選定的工作點進行線性化，魯棒控制則用于控制因風能不確定性所導致的動態特性變化。當網側電壓下降時，變流器雖然可以通過增加電流來努力使功率輸出維持恒定，但是功率器件的電流必須在允許的最大限值以內，一旦超過限值過電流會導致功率半導體器件IGBT結溫過高而損壞;為了防止功率變換系統的損壞，控制系統就會啟動變流器的自保護采取停機措施，但是如果變流器冷卻系統確實能夠使IGBT在一定時間內IGBT結的溫度保持在允許范圍，還是可以允許功率器件的電流短時超限?；隰敯艨刂频倪\(yùn)行周期的控制模式，可以限定雙饋風電機組輸出的有功功率，向電網輸出最大電能，并且降低機組輸出的無功功率以確保最大的有功功率輸出。變流器系統在魯棒控制下限定某些運行參數可以使風電機組可以在電網電壓波動時繼續并網運行;也就是說，這種“軟穿越”技術的應用，允許風電機組在更寬的電壓和頻率范圍內運行，提高了風電機組對電網的適應性和自身運行的穩定性，同時還可以穩定電網。雙饋風電機組可以實現的軟穿越范圍如圖3 所示。

圖3 SRT曲線

SRT曲線可以在一定程度上實現LVRT，但如果在電網電壓跌落至更低水平(如電網電壓下降幅度超過額定電壓的15%)時仍然要求風電機組保持運行不脫網，就必須增加發電機和變流器的容量，在敏感控制電路中使用不間斷電源(UPS)和控制轉子短路保護裝置等，只有這樣才能完全滿足安全穩定運行的要求。

3.基于硬件實現LVRT控制

當電網電壓跌落至很低時，如下降幅度超過額定電壓的15%，并網系統很可能出現故障阻礙風電機組向電網輸送能量;這時如果風速不變，風輪吸收的機械能不變，那么風力機吸收的機械能只能作為轉動動量以更高的風輪轉速的形式被存儲，如果增加的能量不能及時釋放或存儲，那么會導致發電機的轉子超速，進而導致發電機跳閘脫網，同時電網的低電壓所產生的過電流會導致熔絲熔斷、斷路器跳閘或過熱等故障。發電機可以存儲磁能，當發電機端電壓快速下降時，存儲的磁能就會轉化為過高電流，導致與發電機相連的變流器中的功率半導體器件失效。

為了在更苛刻條件下實現LVRT，雙饋風電機組可以增加部分元件并輔以一定的控制策略，如圖4所示。當電網電壓跌落時，采用不間斷電源UPS向機組主控制器和機組所需其他電壓等級(230VAC和400VAC)的部件提供電源;為了在低電壓事件中保護發電機，變流器包括轉子短路保護裝置電路由不間斷電源供電，將發電機端的電壓維持在容許范圍內，必要時還應當停止對一個或多個非關鍵負載的供電，保護這些部件不受損害。

圖4 硬件實現LVRT示意框圖

采用電機側變流器控制器監測電機側變流器的電流和變流器直流電路的電壓，可以讓電流限制電路及時采取措施防止低壓導致的高電流造成的損害。轉子短路保護裝置和電機側變流器控制器是允許風電機組克服低電壓事件并保持與電網同步的重要組成部分，可以有選擇地從變流器或其他可能被過電流損害的組件中分流過電流，利用電機側變流器控制器有選擇地啟動或停止轉子短路保護裝置，還可以使電機側變流器中的電流維持在可接受的范圍內;例如分流發電機轉子和電機側變流器的過電流，可以將變流器電流維持在安全范圍。

主控制器主要用于對整個機組進行控制，包括啟動和停止機組，控制發電機輸出功率與風速匹配，控制葉片角度與風速匹配以防止超速，實現偏航對風等，通常主控制器可以由可編程控制器(PLC)或其他形式實現。為了實現機組的LVRT功能，主控制器檢測低電壓情況并做出響應，當主控制器判斷低電壓事件發生時，可將變槳系統從低壓配電系統供電模式切換至UPS供電模式，通過減少機械轉矩防止風輪過速。另外，對低電壓的響應還包括切斷機組非關鍵系統(如偏航系統)電源，以防止熔斷器和斷路器等發生故障，而其他負載如加熱器和照明裝置等對低壓具有一定抵抗力，可以不需要斷開電源。

投入U(xiǎn)PS可以讓變槳系統在電壓跌落時作短時運行等待電網的電壓恢復，還可以在電壓降低時向一個或多個傳感器供電，保證主控制器可以正常監測機組一些關鍵的運行點，并及時對超速等嚴重情況做出響應。

4.實現LVRT的控制流程

圖5是雙饋風電機組實現LVRT功能的控制流程。

圖5 LVRT控制流程簡圖

在發電機組的并網運行中，低電壓檢測系統根據接入電網方的具體要求預先設定合適的電壓限值(電壓的降低程度以額定電壓的百分比定義)和低壓持續時間，一旦電網電壓低于設定的電壓限值系統判定為低壓事件，立即根據受低壓影響的嚴重等級選擇部分器件把它們的供電電源切換為備用電源，目的是保證風電機組運行不脫網，保證主控制器和變流器系統能夠采取相應的措施讓機組在安全條件下運行，以及切斷非關鍵部件的供電保證這些部件不被過高電流損害。與此同時控制系統還要對發電機轉子側的電流進行監測，一旦電網的低電壓持續時間超過設定限值，變流器控制器會啟動轉子短路保護裝置以防功率器件損壞。只有當?shù)蛪菏录Y(jié)束后發電機輸出功率被重新提升，主控制器才將系統切換至正常工作狀態。

5.結束語

通過對雙饋風電機組實現LVRT的應用技術分析，可以看出當電網電壓跌落至較低水平時，采取軟硬件互相支持的方式可以滿足機組的低電壓穿越功能，提高機組的輸出能力和一定程度上穩定電網，有效提高機組輸出的電能質量。文中方法目前雖然還處于研究階段，但其中的一些方法已經在實際產品中得到應用。隨著風場裝機容量的不斷增大，電網一定會對風電機組LVRT提出標準要求，與發電機組并網運行的相關的測試、評估環境也將會越來越完善。
