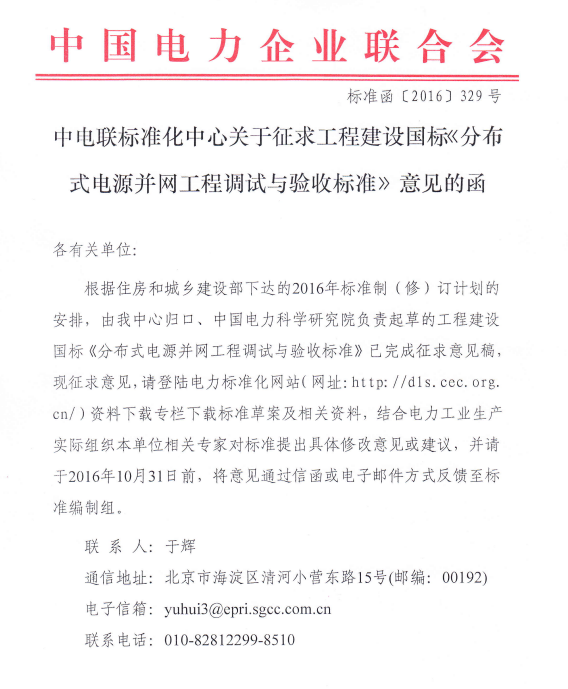

橙電網輸配電網獲悉,近日,中電聯標準化中心發布了關于征求工程建設國標《分布式電源并網工程調試與驗收標準》意見的函,本標準共分5章和3個附錄,主要技術內容包括:總則、術語、基本規定、并網工程調試、并網工程驗收等。詳情如下: 前 言根據住房和城鄉建設部《關于印發2016年工程建設標準規范制訂、修訂計劃的通知》(建標[2015]274號)的要求,標準編制組經廣泛調查研究,認真總結實踐經驗,并在廣泛征求意見的基礎上,制定本標準
橙電網輸配電網獲悉,近日,中電聯標準化中心發布了關于征求工程建設國標《分布式電源并網工程調試與驗收標準》意見的函,本標準共分5章和3個附錄,主要技術內容包括:總則、術語、基本規定、并網工程調試、并網工程驗收等。詳情如下:

前 言
根據住房和城鄉建設部《關于印發2016年工程建設標準規范制訂、修訂計劃的通知》(建標[2015]274號)的要求,標準編制組經廣泛調查研究,認真總結實踐經驗,并在廣泛征求意見的基礎上,制定本標準。
本標準共分5章和3個附錄,主要技術內容包括:總則、術語、基本規定、并網工程調試、并網工程驗收等。
本標準由住房和城鄉建設部負責管理,由中國電力企業聯合會負責日常管理,由中國電力企業聯合會負責具體技術內容的解釋。執行過程中如有意見或建議,請寄送中國電力企業聯合會(地址:北京市宣武區白廣路二條一號,郵編:100761)。
本標準主編單位、參編單位、主要起草人和主要審查人:
主編單位:中國電力科學研究院
參編單位:
主要起草人:
主要審查人:

1 .總 則
1.0.1 為規范分布式電源并網工程的調試和驗收,保障人員、設備和電網的安全,制定本標準。
1.0.2 本標準適用于接入35kV及以下電壓等級電網的新建、改擴建分布式電源并網工程的調試和驗收。
1.0.3 分布式電源并網工程調試與驗收包括通用技術條件檢查、分系統調試、系統聯調和并網工程驗收。
1.0.4 分布式電源并網工程調試和驗收,除應符合本標準外,尚應符合國家現行有關標準的規定。
2.術 語
2.0.1 并網工程調試 Commissioning of distributed generation grid-connected engineering
對與分布式電源接入電網直接相關的電氣主接線、繼電保護和安全自動裝置、監控與通信等實現分布式電源并網功率控制、涉網保護、電網異常響應等功能的設備集合進行的調試。
2.0.2 并網工程驗收 Acceptance for distributed generation grid-connected engineering
對與分布式電源接入電網直接相關的電氣主接線系統、繼電保護和安全自動裝置、監控和通信等設備設施進行的驗收。
3.基本規定
3.0.1 分布式電源單體設備調試通過后,方可進行并網工程調試;并網工程調試包括分系統調試和系統聯調兩個部分。
3.0.2 分布式電源并網工程調試完成后,方可進行并網工程驗收。
3.0.3 分布式電源并網工程調試和驗收前應具備以下技術文件:
1 并網工程設計資料、圖紙;
2 設備制造商提供的技術規范和運行操作說明書、型式試驗報告、出廠試驗報告以及相關圖紙和系統圖;
3 設備訂貨合同及技術條件、設備安裝記錄、監理報告以及其他相關圖紙和資料。
3.0.4 接入220V/380V電壓等級電網的分布式電源,應向其所接入電網的運營管理部門提出并網工程調試和驗收申請;接入10(6)kV~35kV電壓等級電網的分布式電源,應向其所接入電網的調度部門提出并網工程調試和驗收申請。
3.0.5 分布式電源并網調試和驗收宜在下列環境條件下進行:
1 環境溫度:戶內-5℃~+45℃,戶外-25℃~+50℃;
2 環境濕度:相對濕度不大于95%,無凝露。
3.0.6 分布式電源并網調試和驗收過程中遇惡劣天氣時,應停止并網調試及驗收工作。
3.0.7 并網工程調試和驗收用儀器、儀表測量精度應滿足調試和驗收要求,并通過國家認可的有關計量檢定部門檢定且在有效期內。
3.0.8 調試和驗收工作應符合現行國家標準《電力安全工作規程(線路)》GB 26859和《電力安全工作規程(發電廠和變電站電氣部分)》GB 26860的有關規定。
3.0.9 調試和驗收人員應熟悉緊急事件處理程序。發生直接危及人身、電網和設備安全的緊急情況時,調試和驗收人員有權停止作業并在采取可能的緊急措施后撤離作業場所,并立即報告。
3.0.10 分布式電源公共連接點的諧波、電壓偏差、電壓波動和閃變、三相電壓不平衡和頻率偏差等電能質量指標應符合現行國家標準《電能質量 公用電網諧波》GB/T 14549、《電能質量 供電電壓偏差》GB/T 12325、《電能質量 電壓波動和閃變》GB/T 12326、《電能質量 三相電壓不平衡》GB/T 15543、《電能質量 電力系統頻率偏差》GB/T 15945的有關規定。
4.并網工程調試
4.1 一般規定
4.1.1 并網工程調試前,分布式電源應具備的條件除應符合本標準第3.0.3條的規定外,還應符合下列規定:
1 所需調試的設備或分系統的構筑物和設備安裝工程已完成,施工記錄等資料齊全,并驗收合格;
2 設備單體調試已結束,并具備單體調試報告;
3 分布式電源本地監控通信系統調試完成;
4 接受公共電網直接調度的分布式電源,應具有調度下達的遠動信息表、設備命名等文件;
5 場地環境條件滿足調試要求,屏柜、設備、交直流系統、接地等滿足調試要求;
6 具有分布式電源并網工程調試方案。
4.1.2 并網工程調試方案應根據分布式電源的結構形式特點確定相應的調試項目、調試步驟和方法,調試方案應包括下列內容:
1 調試依據;
2 調試參加人員、調試使用設備及調試環境要求;
3 調試項目、步驟和方法;
4 調試安全管理細則;
5 緊急事件處理程序
4.1.3 并網工程調試人員應具有相應的資質,應熟悉設備的工作原理及基本結構,掌握必要的機械、電氣、檢測、安全防護等知識和方法,能夠正確使用調試工具和安全防護設備,能夠判斷常見故障的原因并掌握相應處理方法,具備發現危險和察覺潛伏危險并排除危險的能力。
4.1.4 接入不同電壓等級電網的分布式電源,并網工程調試項目應符合表4.1.1的規定。
表4.1.1 并網工程調試項目表

4.1.5分布式電源應按表4.1.2的規定進行并網工程調試的一般性檢查。
表4.1.2 并網工程調試的一般性檢查內容及要求

4.1.1 檢查分布式電源與公共電網的電氣連接點各回路的一次回路電纜,以及控制電纜和通信電纜等二次電纜的絕緣測試報告,其測試方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定,測試結果應滿足現行國家標準《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分:額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜》GB/T 12706.1和《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第2部分:額定電壓6kV(Um=7.2kV)到30kV(Um=36kV)電纜》GB/T 12706.2的有關規定。
4.1.2 檢查分布式電源接地系統的接地電阻測試報告,其測試方法應符合現行國家標準《建筑物防雷裝置檢測技術規范》GB/T 21431的有關規定,測試結果應符合現行國家標準《交流電氣裝置的接地設計規范》GB/T 50065的有關規定。
4.1.3 檢查分布式電源并網點開斷設備測試報告,其絕緣電阻、回路電阻、交流耐壓的測試方法應符合現行國家標準《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》GB 3906 的有關規定,測試結果應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定。
4.1 分系統調試
4.2.1 分布式電源并網工程的分系統調試主要包括與分布式電源接入電網直接相關的電氣主接線系統、涉網繼電保護和安全自動裝置、監控與通信等分系統功能的調試。
4.2.2 電氣主接線系統的調試應符合下列規定:
1 分布式電源送出線路空載沖擊合閘試驗。試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定,試驗過程中一次設備應無異常、保護裝置應無誤動,電壓應在允許范圍內;
2 斷路器帶電投切及母線充電試驗。對分布式電源并網點、發電單元并網間隔等處的斷路器進行帶電投切試驗;有中壓母線的,應同時進行中壓母線充電試驗;試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定,試驗過程中一次設備應無異常、保護裝置應無誤動;
3 變壓器沖擊試驗。在變壓器低壓側斷路器斷開的情況下,連續做五次沖擊試驗,每次沖擊試驗間隔不少于5分鐘,試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定,變壓器應無異常、保護應無誤動,每次沖擊試驗時應派人在現場對變壓器進行監視。
4 變壓器有載調壓分接頭調試。試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定,變壓器應無異常、分接頭檔位指示正確。
5 核對相序。對于380V電壓等級并網的分布式電源,可采用量程合適的相序表直接進行相序核對;對于10(6)KV~35KV電壓等級并網的分布式電源,可采用高壓靜電電壓表進行相序核對。
6 互感器二次回路檢查。完成母線充電并帶負荷后,進行電壓二次回路核相、電流二次回路極性檢查和相序核對。
4.2.3 監控與通信系統調試。調試分布式電源與公共電網之間監控與通信系統的功能,宜包括規約一致性測試、時鐘同步調試、遙測量正確性調試、遙信功能調試、遙控功能調試、遙調功能調試。調試方法應符合下列規定:
1 規約一致性測試。測試方法應符合現行行業標準《遠動設備及系統 第5-6部分:IEC 60870-5配套標準 一致性測試導則》DL/T 634.56的有關規定,一致性測試應包含肯定功能(模擬正確情況)和否定功能(模擬錯誤情況)的校驗;
2 時鐘同步調試。分布式電源監控系統(裝置)設置一個時、分、秒均偏離主站的時間,主站通過傳輸規約將時鐘同步命令下發給分布式電源監控系統(裝置),分布式電源監控系統(裝置)的時間應調整到主站下發的時間;
3 遙測量正確性調試。分別用測試儀表對分布式電源并網點電壓、電流、有功功率、無功功率、頻率等模擬信號進行測量,記錄表計測量值、主站顯示值,并計算誤差;測量誤差和響應時間應符合現行國家標準《遠動終端設備》GB/T 13729的有關規定;
4 遙信功能調試。包括斷路器和隔離開關的位置信號、測控保護裝置狀態信號、保護告警和保護動作信號的正確性及傳輸性能調試,檢查主站上的狀態顯示是否與實際狀態一致;計算遙信響應時間,應小于2s;
5 遙控功能調試。在主站對分布式電源并網開關進行遙控操作,并網開關應正確動作,遙控命令執行時間應小于5s,該時間是指從主站發出遙控命令到被控設備動作的時間;
6 遙調功能調試。在主站對分布式電源進行遙調操作,遙調命令應正確執行。
4.2.4 接入10(6)kV~35kV電壓等級電網的分布式電源,涉網繼電保護與安全自動裝置的調試應符合下列規定:
1 每一套涉網繼電保護和每一套安全自動裝置應逐一進行校驗;
2 涉網繼電保護整組設備的軟/硬壓板配合驗證,就地控制、非電量保護的回路及功能應正確;
3 試驗接線回路中的交、直流電源及時間測量連線均應直接接到被試保護屏柜的端子排上。交流電壓、電流試驗接線的相對極性關系應與實際運行接線中電壓、電流互感器接到屏柜上的相對相位關系(折算到一次側的相位關系)完全一致;
4 涉網繼電保護整組設備和安全自動裝置的功能傳動試驗正確,并應符合國家現行標準《繼電保護和安全自動裝置技術規程》 GB/T 14285和《繼電保護和電網安全自動裝置檢驗規程》DL/T 995的有關規定。
4.2 系統聯調
4.3.1 分系統調試通過且所有保護裝置投入后,方可進行并網工程的系統聯調。
4.3.2 分布式電源并網工程的系統聯調方案應經所接入電網運營管理方的確認。
4.3.3 分布式電源并網工程的系統聯調包括并網功能調試、有功功率控制功能調試、無功功率控制功能調試、故障后恢復并網功能調試以及防孤島保護功能調試。
4.3.4 有同期功能的分布式電源,并網功能調試應符合下列規定:
1 監視并記錄分布式電源并網點兩側的頻率、電壓和相位;
2 發出并網指令;
3 記錄并網時分布式電源與電網間的頻率差、電壓差、相角差以及合閘電流值;
4 分布式電源并網后應能正常運行,且任一次同期操作時應符合下列規定:
1) 分布式電源與電網之間的頻率差在±0.25Hz以內;
2) 并網開關分布式電源側與電網側的電壓幅值差在±10%標稱電壓以內。
4.3.5 以電網參考電壓進行同期的分布式電源,并網功能調試應符合下列規定:
1 連接監測設備,監視并網合閘命令以及分布式電源并網點的電壓、電流和頻率;
2 合上分布式電源并網開關,記錄并網操作過程中并網點電壓、電流;
3 同期操作合閘瞬間的合閘電流應不超過分布式電源額定輸出電流的110%。
4.3.6 有功功率控制功能的調試應符合下列規定:
1 保持無功輸出設定值不變的情況下,通過主站給分布式電源下發有功控制指令值PPSET,PPSET應不大于現場環境條件下分布式電源最大可輸出有功功率值;
2 記錄主站下發的有功功率指令數值PPSET,以及分布式電源有功輸出曲線和無功輸出曲線;
3 計算分布式電源有功輸出達到穩定值的調整時間TPSET, TPSET指圖1中分布式電源有功輸出值達到并保持在PPSET的允許偏差值Pdev以內所用的時間。

圖1 有功功率調整時間
4.3.1 無功功率控制功能的調試應符合下列規定:
1 通過主站給分布式電源下發無功控制指令值QQSET,QQSET應不大于分布式電源額定功率的20%;
2 記錄主站下發的無功功率指令數值QQSET,以及分布式電源并網點電壓、有功輸出曲線、無功輸出曲線;
3 調試過程中,分布式電源并網點電壓偏差應符合現行國家標準《電能質量 供電電壓偏差》GB/T 12325的有關規定,且功率因數應在規定范圍內;
4 計算分布式電源無功輸出達到穩定值的調整時間TQSET, TQSET指圖2中分布式電源無功輸出值達到并保持在QQSET的允許偏差值Qdev以內所用的時間。

圖2 無功功率調整時間
4.3.1 故障后恢復并網功能調試應符合下列規定:
1 將分布式電源與電網相連,分布式電源穩定運行5min;
2 斷開分布式電源與電網的并網開關,保持5min;
3 對于接入220V/380V電網的分布式電源,合上并網開關,記錄恢復并網時間;
4 對于接入10(6)kV~35kV電壓等級的分布式電源,合上并網開關,連續運行5min;向分布式電源發出并網指令,記錄恢復并網時間,下發并網指令前,分布式電源不應自行并網。
4.3.2 逆變器類型分布式電源的防孤島保護功能調試應滿足下列規定:
1 防孤島保護功能調試前,應檢查廠家提供的逆變器防孤島保護出廠試驗報告;
2 將分布式電源與電網相連;
3 斷開分布式電源并網點開關的上一級開關;
4 記錄分布式電源防孤島保護動作時間 ;
5 計算孤島保護響應時間。
5.并網工程驗收
5.1 一般規定
5.1.1 并網工程驗收應在分布式電源并網工程調試完成后進行。
5.1.2 并網工程驗收的條件應符合下列規定:
1 按附錄A的規定完成自查并符合全部要求;
2 通過并網工程調試,并提交并網工程調試報告;
3 通過試運行,并提交符合附錄B規定的相關資料;
4 計量裝置已安裝并通過檢定;
5 分布式電源并網工程驗收方案。
5.1.3 并網工程驗收方案的內容應符合下列規定:
1 并網工程驗收的負責單位、參加單位和人員;
2 并網工程驗收地點、時間;
3 并網工程驗收項目、內容和方法。
5.2 并網工程驗收的組織
5.2.1 分布式電源所接入電網的運營管理部門負責組織相關部門成立驗收工作組;分布式電源的建設(業主)單位、設計施工單位、監理單位、受委托的并網測試機構配合進行驗收相關工作。
5.2.2 并網工程驗收工作組主要職責應包括以下內容:
1 審定并網工程驗收方案;
2 負責并網工程驗收工作;
3 確認并網工程驗收結果;
4 對驗收中發現的問題,提出處理意見;
5 簽署并網工程驗收結果文件等。
5.3 并網工程驗收的主要工作
5.3.1 分布式電源并網工程驗收包括現場查看、資料審查以及對并網工程調試項目的現場抽查。
5.3.2 現場查看和資料審查工作包括一般性檢查、一次系統驗收、二次系統驗收、通用技術條件檢查,驗收內容和要求應符合附錄A的規定。
5.3.3 現場抽查應符合下列規定:
1 抽查項目包括并網功能、故障后恢復并網功能、防孤島保護功能;
2 抽查項目至少應做一項;
3 試驗方法按本標準第4.3條的有關規定執行;
4 抽查項目的試驗結果應滿足現行行業標準《分布式電源接入電網技術規定》NB/T 32015的有關規定。
5.3.4 并網工程驗收通過的條件應符合下列規定:
1 驗收檢查內容與要求應符合附錄A的規定,“驗收結果”不得存在“不符合”項;
2 提交的資料符合附錄B的規定;
3 現場抽查項目應符合本標準第5.3.3條的規定;
5.3.5 并網工程驗收未通過的處理應符合下列規定:
1 由建設(業主)單位組織,監理及施工單位參加,分析原因,提出整改措施,落實責任單位,并進行整改閉環;
2 由分布式電源所接入電網的運營管理部門組織,對整改問題逐項檢查、驗收;
3 無法返工或返修的問題,應經相關鑒定機構進行鑒定,對不影響內在質量、使用壽命、使用功能、安全運行的可做讓步處理,應在“驗收結果”欄內注明“讓步處理”。
5.4 并網工程驗收結論與報告
5.4.1 并網工程驗收完成后,應按附錄C的規定編寫驗收報告,做出驗收結論,并由驗收工作組簽字確認。
5.4.2 并網工程驗收過程中所發現的問題及其整改落實情況應有專門記錄,并歸檔。
附錄A 并網工程驗收檢查內容與要求
A.0.1 分布式電源并網工程驗收的檢查內容和要求應符合表A.0.1的要求。
表A.0.1并網工程驗收檢查內容與要求


附錄B 并網工程驗收應提供的資料
B.0.1 分布式電源并網工程驗收提供的資料應符合表B.0.1的要求。

附錄C 并網工程驗收報告
C.0.1 分布式電源并網工程驗收報告應包括以下內容:
1 并網工程驗收的依據、驗收目的、組織機構和驗收過程;
2 被驗收分布式電源項目簡介;
3 并網工程驗收內容和項目,應包括以下內容:
1) 被驗收分布式電源的結構與相關參數(包括:一次及二次系統、接線、原理圖、主要設備);
2) 主要技術指標;
3) 并網工程驗收記錄及數據處理。
4 并網工程驗收前已完成的相關工作;
5 存在主要問題及整改建議;
6 并網驗收結論;
7 并網驗收工作組成員簽字表;
8 相關附件。
本規范用詞說明
1 為便于在執行本規范條文時區別對待,對要求嚴格程度不同的用詞說明如下:
1) 表示很嚴格,非這樣做不可的用詞:
正面詞采用“必須”,反面詞采用“嚴禁”。
2) 表示嚴格,在正常情況下均應這樣做的用詞:
正面詞采用“應”,反面詞采用“不應”或“不得”。
3) 表示允許稍有選擇,在條件許可時應首先這樣做的用詞:
正面詞采用“宜”,反面詞采用“不宜”。
4) 表示有選擇,在一定條件下可以這樣做的用詞,采用“可”。
2 條文中指明應按其他有關標準執行的寫法為“應符合……的規定”或“應按……執行”。
引用標準名錄
《高壓輸變電設備的絕緣配合》GB 311.1
《安全標志》GB 2894
《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》GB 3906
《電能質量 供電電壓偏差》GB/T 12325
《電能質量 電壓波動和閃變》GB/T 12326
《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分:額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜》GB/T 12706.1
《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第2部分:額定電壓6kV(Um=7.2kV)到30kV(Um=36kV)電纜》GB/T 12706.2
《遠動終端設備》GB/T 13729
《電能質量 公用電網諧波》GB/T 14549
《電能質量 三相電壓不平衡》GB/T 15543
《電能質量 電力系統頻率偏差》GB/T 15945
《安全標志使用導則》GB 16179
《建筑物防雷裝置檢測技術規范》GB/T 21431
《電力安全工作規程(線路)》GB 26859
《電力安全工作規程(發電廠和變電站電氣部分)》GB 26860
《交流電氣裝置的接地設計規范》GB/T 50065
《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150
《低壓成套開關設備和控制設備》GB 7251.1
《分布式電源接入電網技術規定》NB/T 32015
《電能計量裝置技術管理規程》 DL/T 448
《遠動設備及系統 第5-6部分:IEC 60870-5配套標準 一致性測試導則》DL/T 634.56
《電能量計量系統設計技術規程》DL/T 5202
延伸閱讀:國內外分布式電源并網標準對比
- 相關閱讀
- VIP項目
- 能源
- 新能源
- 智能電網
- 電力安防
-
2021年是“十四五”開局之年,風電、光伏發電進入新發展階段。
-
-
為貫徹落實《國家能源局關于印發<完善電力輔助服務補償(市場)機制工作方案>的通知》(國能發監管〔2017〕67號)、《國家發展改革委國家能源局關于提升電力系統調節能力的指導意見》(發改能源〔2018〕364號)等文件要求,建立備用輔助服務市場化跨省調劑機制,提升華東電網電力安全保障能力,我局組織起草了《華東電網備用輔助服務市場運營規則(征求意見稿)》(詳見附件)?,F(xiàn)向社會公開征求意見。
-
各省、自治區、直轄市及新疆生產建設兵團安全生產委員會,國務院安委會各成員單位:
-
近日河北省發改委下發關于征求《關于推進風電、光伏發電科學有序發展的實施方案(征求意見稿)》意見的函。文件指出,到2025年,全省風電、光伏發電裝機分別達到2600萬千瓦、2000萬千瓦以上。
-
重慶市能源局、財政局啟動2020年充電基礎設施建設補貼申報,補貼標準為直流充電設施給予400元/千瓦的一次性建設補
-
近日,河北省發改委下發關于征求《關于推進風電、光伏發電科學有序發展的實施方案(征求意見稿)》意見的函。文件指出要加快建設抽水蓄能,大容量電化學儲能、空氣壓縮儲能等靈活調峰電源。
-
云南將爭取2020年10月啟動調頻輔助服務市場模擬運行;
-
各?。ㄗ灾螀^(qū)、直轄市)能源局,有關省(自治區、直轄市、計劃單列市)發展改革委,有關能源企業,有關科研院所、高等院校,各國家能源研發中心、國家能源重點實驗室,國家發展改革委創新驅動發展中心:
-
近日,廣東省發改委等六部門聯合印發《廣東省培育新能源戰略性新興產業集群行動計劃(2021-2025年)》(下稱“《計劃》”),介紹了廣東省培育新能源戰略性新興產業集群的工作目標、重點任務、重點工程等內容。
-
三峽能源昔陽300 兆瓦光伏+儲能發電項目送出線路對側松溪500kV變電站間隔EPC施工總承包招標公告(招標編號:HFXYGF 2023060002)
2023-07-12 20:42 -
三峽能源昔陽300兆瓦光伏+儲能發電項目施工類企業協作分包商招標公告招標編號:HFXYGF 2023060001
2023-06-29 15:51 -
橙電整理了2022.25更新的立項、設計階段的能源項目信息匯總,供各電力企業參考,共10條。
2022-02-25 16:48 -
橙電平臺-國內專注于電力行業服務的綜合平臺,集招標、采購、征信查詢、租賃、電力標訊以及企業營銷等服務于一體。橙電整理了2021.08.24更新的立項、設計階段的能源項目信息匯總,供各電力企業參考,共20條。
2021-08-24 09:41 -
橙電整理了2021.08.05更新的立項、設計階段的能源項目信息匯總,供各電力企業參考,共11條。
2021-08-05 14:49 -
橙電整理了2021.01.15更新的立項、設計階段的能源項目信息匯總,供各電力企業參考,共14條。
2021-01-15 09:50 -
橙電整理了2020.11.19更新的立項、設計階段的能源項目信息匯總,供各電力企業參考,共16條。
2020-11-19 16:36 -
橙電整理了2020.11.12更新的立項、設計階段涉及電力工程的大項目信息匯總,供各電力企業參考,共19條。
2020-11-13 14:31 -
橙電整理了2020.11.2更新的立項、設計階段涉及電力工程的大項目信息匯總,供各電力企業參考,共13條。
2020-11-02 16:19 -
橙電整理了2020.10.22更新的立項、設計階段涉及電力工程的大項目信息匯總,供各電力企業參考,共16條。
2020-10-22 15:37
-
能源是能夠提供能量的資源,這里的能量通常指熱能、電能、光能、機械能、化學能等。能源產業鏈上游指的是一次能源的勘探與生產,中游是能源運輸,下游則是對一次能源的加工利用。能源行業還包括能源相關的設備、工程和服務等行業,這些行業為能源的上中下游提供設備制造、工程承包、能源技術服務等服務,屬于能源行業的外圍產業。
2020-06-01 09:44 -
在過去的一年里,全球可再生能源裝機仍繼續保持著快速增長。在全球各國積極支持和推動生物質能發電項目的情況下,全球生物質能發電得到了前所未有的發展,生物質能裝機容量實現了持續穩定的上升,2009年全球生物質發電裝機容量為6100萬千瓦,至2019年達到12380萬千瓦,十年間翻了一番。
2020-05-30 09:28 -
【來源:麥電網ID:maidianet】
2020-04-29 15:41 -
隨著中國對大氣污染等環境問題關注度的日益增強,為環保企業的發展帶來了巨大的機遇,中國環保產業正處于發展的黃金期。然而,機會與風險并存是市場的特色,特別是對于受行業政策影響程度較大、市場監管力度不強的環保產業,企業進入市場投資發展的困惑更多。幫助企業準確把握行業發展機遇,理清面臨的問題,對于企業進入節能環保產業市場并發揮主體作用具有重要意義。
2020-02-17 08:13 -
――發電廠的煤炭消耗量下降:36%
2020-03-06 16:23 -
房慶表示,目前,我國正面臨資源與能源安全問題、環境污染問題和來自國際應對氣候變化及地緣政治的巨大壓力,生態文明建設也正處于壓力疊加、負重前行的關鍵期,要認真學習領會習近平總書記生態文明思想,切實增強做好生態文明建設的責任感、使命感。
2019-12-30 11:00 -
正值規劃研究之年,諸多重點問題引發關注。相比“十三五”,我國能源生產與消費的形勢將發生哪些變化?與其相適應的規劃內容,需要作出哪些調整?面對新時代的新挑戰,能源產業如何取得新突破?近期舉行的多場會議上,來自不同領域的權威專家紛紛表達觀點。
2019-12-17 09:14 -
2019年1-7月,銅川市能源工業增加值同比增長0.6%,增速年內首次由負轉正,占規模以上工業增加值的比重為62.8%,貢獻率為5.9%,拉動工業增加值增速0.4個百分點。主要行業“三增一降”。1-7月,全市煤炭開采和洗選業同比增長0.8%,石油和天然氣開采業增長72.4%,石油、煤炭及其他燃料加工業增長170.6%,電力、熱力生產和供應業下降3.6%。四大行業占規上工業的比重分別為47.9%、0.7%、0.4%和13.8%。主要能源產品產量“兩降一增”。1
2019-09-03 00:00 -
2019年上半年,南通市規上工業企業綜合能耗為769.2萬噸標準煤,同比下降1.1%,降幅較上半年擴大0.7個百分點。分門類看,制造業企業節能形勢較好,今年來一直處于負增長態勢,制造業綜合能耗402.5萬噸標準煤,同比下降1.8%,較上半年降幅收窄0.1個百分點,電力、熱力生產和供應業綜合能耗366.7萬噸標準煤,同比下降0.4%,增速由正轉負,帶動規上工業綜合能耗增速小幅回落。show_article();
1970-01-01 08:00 -
2019年6月份全國鐵路煤炭發運量2.04億噸,同比增加4.5%。1-6月發運煤炭12億噸,同比增加2.3%。show_article();
1970-01-01 08:00
-
2020-08-31 10:00
-
2020-08-31 10:30
-
近日,中國石化集團與陜西省人民政府通過書面?zhèn)骱灥姆绞?,正式簽署地熱能資源開發利用戰略合作協議。
2020-08-31 10:29 -
8月29日,廣汽豐田新能源車產能擴建項目二期(下稱“廣汽豐田項目二期”)正式動工,助力構建廣東新能源汽車產業集群。該項目占地面積74萬平方米,達產后每年將貢獻在地產值500億元以上。屆時,廣汽豐田產能將得到大幅度提升,并帶動發展周邊零部件配套廠商超30家,每年貢獻在地工業產值超千億元。
2020-08-31 10:13 -
今年7月24日,中日(上海)地方發展合作示范區在臨港新片區掛牌,作為全國僅有的6個中日地方發展合作示范區之一,未來將建設一個以氫能產業為重點的新能源產業集群。而在“以國內大循環為主體、國內國際雙循環相互促進”的新發展格局中,臨港新片區把做好政策集成創新試點、為全國氫能產業打造可推廣的“臨港模式”作為未來發展使命和目標。
2020-08-31 10:12 -
8月27日,陜西電力交易中心組織了9月份新能源和火電打捆外送湖北交易,成交電量3000萬千瓦時,打捆比例3:7。這是陜西新能源綠電首次在8月14日參與省內“綠電綠用”交易后,進一步實現跨省區“新火打捆”綠電外送交易新的突破,對陜西開拓省外電力市場具有重要意義。
2020-08-31 10:14 -
2020-08-31 10:15
-
27日,新能源產業發展(濰坊)大會舉行。此次大會由濰坊市人民政府、山東省國資委主辦,濰柴集團、濰坊市國資委承辦,是新能源產業發展的全國盛會。
2020-08-31 10:16 -
記者從大連市統計局獲悉,“十三五”以來,新能源產業發展是大連市能源供給側改革的重要組成部分,新能源發電量已遠超越傳統火力發電量,在大連市電力結構中占據重要位置。
2020-08-31 10:18 -
8月25日,澳大利亞區塊鏈公司PowerLedger宣布其將在泰國及東南亞地區推出可再生能源證書(RECs)交易市場。
2020-08-31 10:21
-
關注
2020-10-10 00:00 -
關注
2020-10-10 00:00 -
關注
2020-10-07 00:00 -
關注
2020-10-09 00:00 -
關注
2020-10-09 00:00 -
關注
2020-09-29 00:00 -
關注
2020-09-30 00:00 -
關注
2020-09-29 00:00 -
關注
2020-09-27 00:00 -
關注
2020-09-28 00:00
-
慧聰安防網訊 2018年7月12日,第20屆中國國際建筑裝飾博覽會落下帷幕,作為智能門控行業領導品牌的甌寶,以智能鎖為核心,將科技、創新與設計理念高度融合,輕取收官之戰,獲得圓滿成功。 在此次盛會中,甌寶攜旗下Z82、Z83、Z88、Z67和全新黑科技屏下識別P50系列智能鎖產品在廣交會展館A區5.1館30展位全新亮相,并引爆全場
2018-07-20 00:00 -
慧聰安防網訊 第一章“呼叫通”三合一電梯控制系統簡介及設計依據 呼叫通電梯管理系統簡介 安本天下呼叫通電梯管理系統由梯控設備、電梯運行信息檢測設備、五方通話與視頻監控、管理中心等四個大部分組成。其中智能人臉識別梯控設備部分由安裝在電梯轎廂的人臉識別一體機和控制器以及人臉采集器組成
2018-07-20 00:00 -
慧聰安防網訊 一、方案背景 近年來,恐怖襲擊與極端暴力事件屢有發生,造成了巨大的人身、財產安全損失,產生了重大的社會經濟影響。隨著城市規模的不斷擴大、社會形勢日益復雜,有限的安保資源與社會不斷增長的需求矛盾不斷突出,導致城市安全正面臨巨大挑戰
2018-07-20 00:00 -
慧聰安防網訊 近日,上海市質量技術監督局,發布了《入侵報警系統應用基本技術要求》等七項地方標準的通知公告。其中涉及兩項安全技術防范標準:DB31/T1086-2018《入侵報警系統應用基本技術要求》、DB31/T294-2018《住宅小區智能安全技術防范系統要求(代替DB31/T294-2010)》,該標準將與2018年8月1日正式實施
2018-07-20 00:00 -
慧聰安防網訊 安保人員A:“上個月,我們剛安裝的視頻監控沒畫面了!” 安保隊長:“立馬檢查,查出問題,即刻恢復!” 安保人員A:“已派人檢查,無法查到故障?!? 安保隊長:“情況緊急,馬上通知視頻廠家,爭分奪秒維修!” 對于
2018-07-20 00:00 -
慧聰安防網訊 7月19日,以“開啟新時代中國經濟新征程”為主題的2018中國財經峰會在北京舉行。財經峰會設立于2012年,由眾多財經及大眾媒體聯袂打造,致力于匯聚和分享商業智慧,傳遞主流商業價值觀,被稱為經濟領域最具影響力的思想交流平臺
2018-07-20 00:00 -
慧聰安防網訊 近幾年,隨著生物特征識別技術的不斷發展成熟,生物特征識別技術在門禁系統中的應用逐漸變成主流。生物特征識別門禁系統是以人的生物特征為識別條件的門禁系統,主要包括對人臉識別、指紋識別、虹膜識別、掌紋識別、指靜脈識別、聲紋識別等
2018-07-20 00:00 -
慧聰安防網訊 人才缺失制約人工智能發展 一將難求,正是眼下如火如荼的人工智能行業的真實寫照。人才,尤其是高水平人才的匱乏,正成為制約人工智能快速健康發展的一個瓶頸
2018-07-20 00:00 -
慧聰安防網訊 如今,英國幾乎所有(88%)組織都采用了云計算技術,這與2012年相比大幅增加,當時只有一半以上。這不可避免地導致了存儲在云中的客戶數據量的增加,以支持從在線服務和網站到銷售和基礎設施的所有內容
2018-07-20 00:00 -
慧聰安防網訊 今年以來,人工智能領域的發展迎來了新一波高潮。 人工智能消費級應用落地的速度不斷加快,同時,市場和需求愈加細分
2018-07-20 00:00
TOPS
-
日排行
/
-
周排行
/
- 原創
- 日排行 /
- 周排行 /
- 原創
MORE+ 電力要聞
-
2020年10月11日
-
2020年10月11日
-
2020年10月11日電力電量平衡的目標和方法
-
2020年10月11日為加強新能源汽車動力蓄電池梯次利用管理,提升資源綜合利用水平,保障梯次利用電池產品的質量,我們組織編制了《新能源汽車動力蓄電池梯次利用管理辦法》?,F(xiàn)將征求意見稿向社會公開征求意見,如有意見或建議,請于2020年11月8日前反饋工業和信息化部節能與綜合利用司。
-
2020年10月11日山東電力現貨市場原定今年9月開展連續4個月的電力現貨結算試運行。但因今年5月第三次調電運行及試結算中,山東現貨試點在短短四天內即產生了近億元“不平衡資金”,在“電改圈”內引發高度關注推遲至今。(報道鏈接:不平衡資金逼停電改?評論丨取消電價“雙軌制”勢在必行)
