電壓頻率轉換電路原理_V/F轉換電路原理圖
電壓/頻率轉換即V/F轉換，是將一定的輸入電壓信號按線性的比例關系轉換成頻率信號，當輸入電壓變化時，輸出頻率也響應變化。針對煤礦的特殊要求，我們只分析如何將電壓轉換成200～1000Hz的頻率信號。

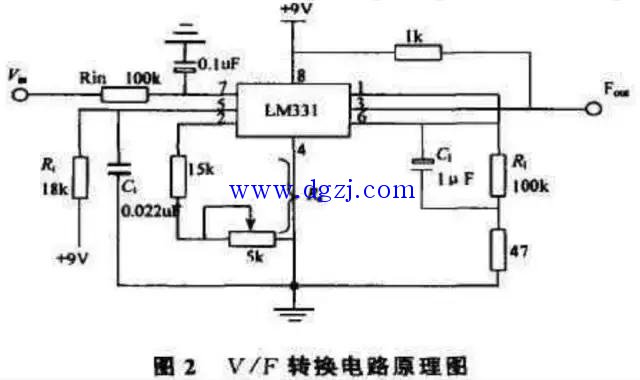

實現V/F轉換有很多的集成芯片可以利用，其中LM331是一款性能價格比較高的芯片，由美國NS公司生產，是一種目前十分常用的電壓/頻率轉換器，還可用作精密頻率電壓轉換器、A/D轉換器、線性頻率調制解調、長時間積分器及其他相關器件。由于LM331采用了新的溫度補償能隙基準電路，在整個工作溫度范圍內和低到4.0V電源電壓下都有極高的精度。LM331的動態范圍寬，可達100dB;線性度好，最大非線性失真小于0.01%，工作頻率低到1Hz時尚有較好的線性;變換精度高，數字分辨率可達12位;外接電路簡單，只需接入幾個外部元件就可方便構成V/F或F/V等變換電路，并且容易保證轉換精度。LM331可采用雙電源或單電源供電，可工作在4.0～40V之間，輸出可高達40V，而且可以防止Vs短路。圖2是由LM331組成的典型的電壓/頻率變換器。

其輸出頻率與電路參數的關系為：
Fout=Vin·Rs/(2.09·R1·Rt·Ct)
可見，在參數Rs、R1、Rt、Ct確定后，輸出脈沖頻率Fout與輸入電壓Vin成正比，從而實現了電壓-頻率的線性變換。改變式中Rs的值，可調節電路的轉換增益，即V和F之間的線性比例關系。將1～5V的電壓轉換成200～1000Hz的頻率信號，電路參數理論值為R=18kΩ，Ct=0.022uF，R1=100kΩ，Rs=16.5528kΩ，由于元器件與標稱值存在誤差，在電路參數基本確定后，通過調節Rs的電位器，可以實現所需V/F線性變換。
由Fout=Vin·Rs/(2.09·R1·Rt·Ct)可知，電阻Rs、R1、Rt和電容Ct直接影響轉換結果Fout，因此對元件的精度要有一定的要求，可根據轉換精度適當選擇，其中Rt、Ct、Rs、R1要選用低溫漂的穩定元件，Cin可根據需要選擇0.1uF或1uF。電容C1對轉換結果雖然沒有直接的影響，但應選擇漏電流小的電容器。電阻R1和電容C1組成低通濾波器，可減少輸入電壓中的干擾脈沖，有利于提高轉換精度。電路中的47Ω電阻對確保電路線性失真度小于0.03%是十分必須的。
圖2電路是將1～5V的電壓轉換成200～1000Hz的頻率信號的典型電路及參數，要實現將4～20mA或0～5V轉換成200～1000Hz的頻率信號只要增加一些輔助電路即可實現，其他轉換也依此類推。
