電壓電流轉換電路原理_V/I轉換原理圖

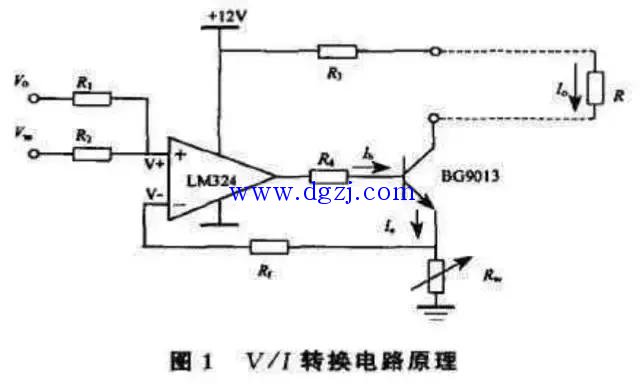

電壓/電流轉換即V/I轉換，是將輸入的電壓信號轉換成滿足一定關系的電流信號，轉換后的電流相當一個輸出可調的恒流源，其輸出電流應能夠保持穩定而不會隨負載的變化而變化。V/I轉換原理如圖1。

由圖1可見，電路中的主要元件為一運算放大器LM324和三極管BG9013及其他輔助元件構成，V0為偏置電壓，Vin為輸入電壓即待轉換電壓，R為負載電阻。其中運算放大器起比較器作用，將正相端電壓輸入信號與反相端電壓V-進行比較，經運算放大器放大后再經三極管放大，BG9013的射級電流Ie作用在電位器Rw上，由運放性質可知：
V-=Ie·Rw=(1+k)Ib·Rw
(k為BG9013的放大倍數)
流經負荷R的電流Io即BG9013的集電極電流等于k·Ib。令R1=R2，則有
V0+Vm=V+=V-=(1+k)Ib·Rw=(1+1/k)Io·Rw
其中k 》1，所以Io≈(Vo+Vin)/Rw。
由上述分析可見，輸出電流Io的大小在偏置電壓和反饋電阻Rw為定值時，與輸入電壓Vin成正比，而與負載電阻R的大小無關，說明了電路良好的恒流性能。改變V0的大小，可在Vin=0時改變Io的輸出。在V0一定時改變Rw的大小，可以改變Vin與Io的比例關系。由Io≈(V0+Vi)/Rw關系式也可以看出，當確定了Vin和Io之間的比例關系后，即可方便地確定偏置電壓V0和反饋電阻Rw。例如將0～5V電壓轉換成0～5mA的電流信號，可令V0=0，Rw=1kΩ，其中Vo=0相當于將其直接接地。若將0～5V電壓信號轉換成1～5mA電流信號，則可確定V0=1.25V，Rw=1.25kΩ。同樣若將4～20mA電流信號轉換成1～5mA電流信號，只需先將4～20mA轉換成電壓即可按上述關系確定V0和Rw的參數大小，其他轉換可依次類推。
為了使輸入輸出獲得良好的線性對應關系，要特別注意元器件的選擇，如輸入電阻R1、R2及反饋電阻Rw，要選用低溫漂的精密電阻或精密電位器，元件要經過精確測量后再焊接，并經過仔細調試以獲得最佳的性能。我們在多次實際應用中測試，上述轉換電路的最大非線性失真一般小于0.03%，轉換精度符合要求。
