TT、TN兩種保護系統均采用國際標準所用符號。第一字母T:表示中性點直接接地:第二個字母T:表示外露可導電部分對地直接電氣連接與電力系統任何接地?zé)o關;N表示外露可導電部分與電力系統的接地點直接電氣連接

2017-09-07 00:00:00 · 電工之家 閱讀:289
TT、TN兩種保護系統均采用國際標準所用符號。第一字母T:表示中性點直接接地:第二個字母T:表示外露可導電部分對地直接電氣連接與電力系統任何接地?zé)o關;N表示外露可導電部分與電力系統的接地點直接電氣連接

TT、TN兩種保護系統均采用國際標準所用符號。第一字母T:表示中性點直接接地:第二個字母T:表示外露可導電部分對地直接電氣連接與電力系統任何接地?zé)o關;N表示外露可導電部分與電力系統的接地點直接電氣連接。
  一、TT系統
  TT系統是指在電源(電力變壓器)中性點直接接地的電力系統中,將電氣設備正常不帶電的金屬外殼或機械設備的金屬外殼或機械設備的金屬構件,直接接地的保護系統。(圖1)

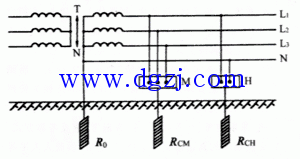

  圖1 TT系統原理

  圖2 TN-C系統原理
  二、TN系統
  TN系統是指在電源(電力變壓器)中性點直接接地的電力系統中,將電氣設備正常情況下不帶電的金屬外殼經過中性線(零線)直接接零的保護系統。根據中性線(工作零線)和保護線(保護零線)的配置情況,一般采用以下三種形式:
  1.TN-C系統(圖2)。
  TN-C系統是指整個系統的中性線與保護線是合一的,這根線合一時稱為保護中性線(用符號PEN表示)。
  2.TN-S系統
  TN-S系統是指整個系統的中性線與保護零線從電源中性點起分開敷設,是平時常稱之為三相五線制中性點直接接地。該系統安全可靠性高(圖3)

  圖3 TN-S系統原理

  圖4 TN-C-S系統示意圖
  3.TN-C-S系統(圖4)。
  TN-C-S系統是指整個系統中有一部分中性線與保護零線是合一的系統。這種系統在建筑物進戶處將零線一分為二,一根作中性線,另一根作專用保護線。對采用TN-C-S系統時,如果保護中性線從電氣裝置的某一點分為保護零線和中性線后,則從該點起至負載處,就不允許把這二種線再合拼成相互接觸,具有保護零線和中性線兩種功能的保護中性線。
