并聯電路如何識別_識別串并聯電路的方法
一、電流流向法（這種方法是識別串、并聯電路常用的方法）
當閉合開關后，讓電流從電源的正極出發（在電路圖中電流方向用箭頭標出），沿電路向前移動，電路無分叉，即電流只沿一條路徑，通過所有元件或用電器到達電源負極，這些用電器即為串聯；如果電路出現分支，即電流的路徑有兩條或兩條以上，每條支路上只有一個用電器，則這幾個用電器為并聯，且可找到“分流點”和“合流點”。

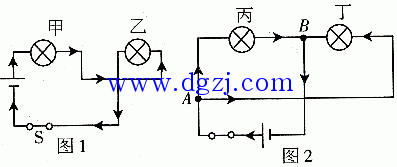

例1 試判斷圖1、圖2中燈的連接方式。

解析：圖1中電流從正極流向負極只有一條通路，故甲、乙兩燈為串聯。在圖2中，電流從電源的正極流向負極有兩條路徑，A為分流點，B為合流點，故丙、丁兩只燈為并聯。
二、“節點法”（電路圖中幾條相交的連接點叫做節點）
在不計導線電阻的情況下，在電路中無論導線有多長，只要其間沒有電源、用電器等元件，則導線兩端點都可看成同一個點，然后結合電流流向法判斷電路連接的方式。
例2 試判斷圖3中三只燈的連接方式。

解析：在圖3所示的電路中先定節點。把共線（線中沒有用電器）的點用同一符號A、B表示，如圖4所示。從電源正極流向負極的電流在節點A分流到三個燈泡，在節點B匯合后，回到電源負極，畫出等效電路圖，顯然燈 是并聯在A、B兩點之間。如圖5所示，故三只燈的連接方式為并聯。
三、斷路觀察法（這種方法是識別較難電路常用的方法）
在多個用電器組成的電路中，把其中一個用電器斷路（如去掉該用電器），如果其他用電器不能工作了（如電燈不發光了）則這個電路是串聯的。如果其他用電器仍能工作，則這個電路是并聯的。該方法的依據是串聯電路各元件間相互影響，相互干擾。并聯電路各元件相互獨立，互不影響。
例3 試判斷圖6中三只燈的連接方式。

解析：如圖6所示電路，用“斷路觀察法”來判斷，可以發現具有“斷二通一”或“斷一通二”的特點，即在  中任意斷開兩個（或一個），其他一個（或兩個）能構成通路，如圖7所示。故知 為并聯。
趁熱打鐵做練習：同學們不妨結合節點法、斷路觀察法、電流流向法對圖8的電路連接方式進行判斷。

由于在初中的電路分析和計算中，一般要求只有3個用電器以下的簡單電路。因而，我們只要掌握電路識別的基本方法和串、并聯電路的特點和以上基本題型的解法。那么，我們對于電路識別就會得心應手。
