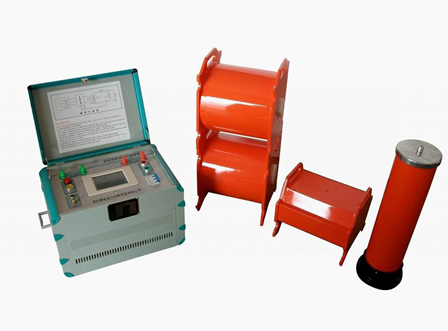

產品圖片：

技術說明：

1               被試品對象及試驗要求

1、220kV等級互感器，電容量0.005-0.01uF，試驗頻率為50Hz，試驗電壓不超過152kV。

2、110kV等級互感器，電容量0.01-0.02uF，試驗頻率為50Hz，試驗電壓不超過76kV。

2               工作環境

1.  使用環境溫度:           -10℃～+50℃

2  相對濕度:               ≤90%（25℃）

3  工作頻率:               50Hz±0.5Hz

4.   相對濕度：≤90%RH;

5.   海拔高度:  ≤1000米；

4               裝置主要技術參數及功能，

1.        額定容量：160kVA；

2.        輸入電源：380V，頻率為50Hz；

3.        額定電壓：160kV；

4.        額定電流：1A；

5.        工作頻率：50Hz；

6.        波形畸變率：輸出電壓波形畸變率≤1%；

7.        工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

8.        溫    升：額定負載下連續運行5min后溫升≤65K；

9.        品質因素：裝置自身Q≥10(f=50Hz)；

10.    測量精度：系統有效值1.5級；

5               設備遵循標準

GB10229-88            《電抗器》

GB1094《電力變壓器》

GB50150-91  《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900              《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

6 、 系統配置及其參數

1.    激勵變壓器JLB-10kVA/5/10kV                1臺

a)        額定容量：10kVA；

b)        輸入電壓：0-400V，單相；

c)        輸出電壓： 5/10kV；

d)       結    構：干式；

e)        重    量：約65 kg；

2.    控制箱EDXB-10kVA/380V                    1臺

a)    額定輸出容量：10kVA

b)    工作電源：380±10%V   工頻

d)    輸出電壓：0 - 400V，

g)    額定輸入電流：25A

h)    額定輸出電流：25A

i)     運 行 時 間：額定容量下連續5min

j)     額定容量下連續運行5min元器件最高溫度≤65K;

k)    噪 聲 水 平：≤50dB

l）重    量：約28 kg；

3.   可調電抗器EDDK-40kVA/40kV               4節

a)        額定容量：40kVA;

b)        額定電壓：40kV；

c)        額定電流：1A；

d)       電 感 量： 250H-510H/單節可調

e)        品質因素：Q≥10 (f=50Hz)；

f)         重    量：約60kg；

7、供貨清單一覽表

（一）配置設備一覽表

（二）設備附件一覽表

8、 設備技術性能

8.1.1輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。

8.1.2需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。

8.1.3當試品發生擊穿，回路失諧，電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。

8.1.4該裝置為干式組合式串聯諧振裝置，由干式試驗變壓器（勵磁變壓器）和一臺干式電抗器組成。

8.1.5本裝置整套設備應為組合式，適合現場使用。

8.1.6調壓控制箱有過流保護功能，過流保護采用撥碼整定。

8.1.7本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值，

8.2串聯諧振升壓設備

電抗器與勵磁變壓器

8.2.1電抗器的電感值與額定電感值之差不超過額定電感值的-5%～+3%。

8.2.2電抗器絕緣水平能耐受其額定電壓的1.2倍工作頻率電壓作用lmin不發生閃絡、擊穿。

8.2.3電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于45K。

8.2.4電抗器在額定電壓下，5min內進行兩次高端對地短路放電，整個裝置不發生損壞。

8.2.5電抗器局部放電試驗在裝置自身系統下進行，在額定電壓下不大于10pC。

8.2.6調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。

8.2.7電抗器操作系統的連接為軟連接，具有一定的調節范圍。

8.2.8電抗器空載損耗耐壓后值與耐壓前值之比不大于1.02倍。

8.2.9勵磁變壓器的直流電阻、變比、絕緣電阻、介損性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。

8.2.10干式勵磁變壓器溫升性能滿足額定容量條件下繞組溫升不大于45K，絕緣不開裂。

8.2.11勵磁變壓器絕緣水平應耐受工作頻率下的1.2倍額定輸出電壓作用5min，不發生閃絡、擊穿。
