TLX55型力矩限制器成套（直接取力）在起重鋼絲繩處采用三滑輪重量傳感器直接取力。

一、 概述

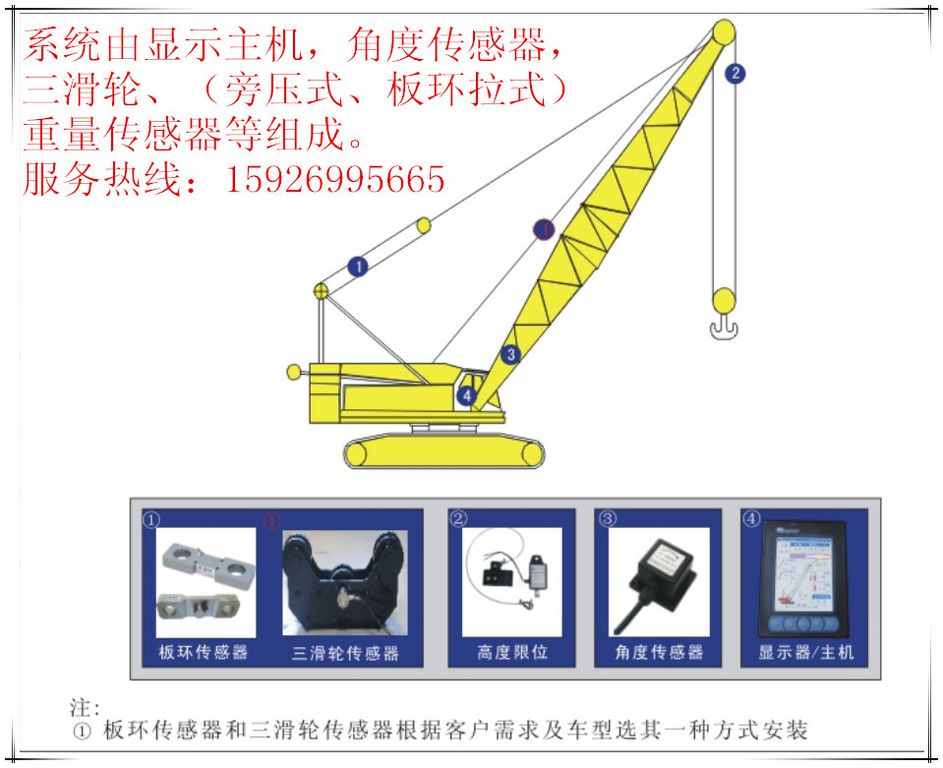

TLX55力限器給起重機操作者提供了豐富有效的作業信息，使起重機在其設計參數范圍內有效地被使用。多種信號傳感器配合儀表，力限器可以實時地給操作者提供大臂長度、角度、工作高度、工作幅度、額定起重量和實際起重量等方面的信息。當起重機的操作超出了允許的安全范圍，力限器將發出報警提醒操作者停止違規操作，同時發出自動鎖死向危險方向運動的控制信號。系統由顯示主機，角度傳感器，三滑輪、（旁壓式、板環拉式）重量傳感器等組成。

二、主要功能顯示

· -直觀地顯示實際起重量、額定起重量、臂長、角度、工況、倍率等起重機作業參數

預、報警

· 當起重機出現下面任何一種情況時，TLX55力矩系統發報警聲。

· -起重機力矩超載

· -起重機吊具起升超限

· -力限器系統故障控制

· 配合起重機電器系統，當系統發出報警時，以下任何一項危險方向操作都被禁止執行:

· -吊臂向下變幅

· -吊臂伸出

· -吊具起升

· 此時，系統只允許安全方向的操作，即：

· -吊臂向上變幅

· -吊臂縮回

· -吊具下降

 三、技術參數

· 顯     示：        10.4寸彩屏

· 模擬量輸入：           6

· 開關量輸出：           6

· 控制量輸出：           6

· 工 作 電源：       DC24V±15%

· 數 據 存儲：           有

· 系 統 誤差：         ≤±5%

· 顯 示 尺寸：       100·76mm

· 外 觀 尺寸：       146·151mm

· 外 殼 材料：         金屬

· 工 作 溫度：    －20℃-70℃

· 存 儲 溫度：    －30℃-75℃

· 下 載 接口：      USB（選裝）

· 通 訊 接口：    CANopen2.0/RS485

四、特點及性能

· 集主機和顯示器于一體，產品結構緊湊體積小,安裝方便，界面簡明易懂；

· 具有數據記錄功能（黑匣子），可選裝USB下載接口,可以循環記錄起重機的超載數據，可以完整地再現起重機超載時相關數據；

· 黑白圖形顯示，在顯示屏上用圖形及漢字（英文）實時顯示起重機額定負荷、實際負荷、變幅、臂長、角度，倍率、時間等，聲光報警、自動控制；

· 起重繩倍率、鉤重、工作方式按鍵直接輸入；

· 全按鍵操作，使安裝調試方法更簡單，數據更準確；

傳感器零位漂移、溫度漂移、自動跟蹤補償、可長期保證稱重誤差在國標規定范圍內
