隨著循環流化床(Circulating Fluidized Bed，CFB)技術的發展，大容量高參數循環流化床鍋爐成為節能降耗的主要技術之一。超臨界及循環流化床均為成熟技術，二者結合后的超臨界循環流化床鍋爐兼具了CFB燃燒技術和超臨界蒸汽循環的優點，可以在得到較高的發電效率的同時，減少其污染物控制的投入成本。超臨界循環流化床鍋爐的控制對象主要具有如下控制特點：

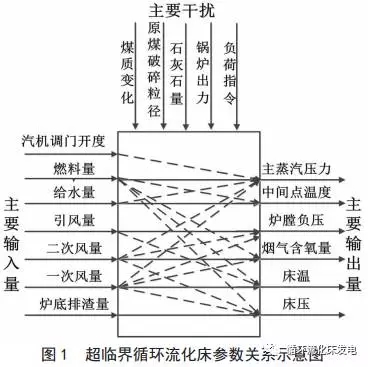

1)熱慣性及遲滯性大、多變量強耦合，超臨界循環流化床參數關系示意圖如圖1所示，與常規亞臨界循環流化床鍋爐及普通直流煤粉鍋爐相比，具有更加復雜的控制特性;

2)沒有汽包作為緩沖單元，減小了蒸汽蓄熱能力，對其負荷響應能力有較大影響，且在快速變負荷時容易引起主控參數的大幅波動;

3)循環流化床鍋爐的燃料適應性廣，燃煤熱值經常大幅 波動，決定了鍋爐燃燒系統的時變性，對協調控制系統穩定性及機組變負荷能力提出了很大挑戰。

目前已投產的超臨界循環流化床機組較少，其協調控制策略尚無成熟經驗可供借鑒，但是機組進入商業運行意味著負荷變化必須穩定的符合電網要求，且在負荷調節過程中應保持主要參數的穩定。因此，要加大超臨界循環流化床鍋爐推廣應用的力度，就需要對其協調控制系統進行深入研究，解決控制策略設計及控制參數整定等問題，提高機組的自動控制水平。

本文介紹一種超臨界循環流化床機組協調控制策略的設計方法，主要從機組負荷指令生成、鍋爐主控前饋信號生成及鍋爐主控PID控制參數的自適應性等諸多方面進行優化設計，以克服鍋爐的煤質波動大、熱慣性及遲滯性大、多變量強耦合等問題，并充分利用鍋爐蓄熱，提高機組的變負荷能力。該控制方法已成功應用于華電朔州350MW超臨界循環流化床機組中。目前該機組已通過過山西電網的自動發電控制(Automatic Generation Control，AGC)性能考核試驗，并順利通過168h試運行，正式投入商業運行發電。AGC性能考核試驗結果表明：該機組負荷動態偏差小，調節響應速度快，主要參數調節品質優良。

1 機組簡介

華電朔州一期2×350MW超臨界循環流化床機組是我國首批開工建設的350MW級超臨界循環流化床直接空冷機組。鍋爐為超臨界參數變壓運行直流爐、循環流化床燃燒方式、一次中間再熱、平衡通風、全鋼構架結構，采用汽冷式旋風分離器進行氣固分離。煤方式為前后墻聯合給煤，前墻布置有6個給煤口，沿寬度方向均勻布置在前墻水冷壁下部;后墻布置有4個給煤口，給煤直接給到回料腿上。點火方式為床上床下油槍聯合啟動點火，床上共布置6只(側墻2只，前墻4只)大功率的點火油槍，床下布置4只風道點火燃燒器，在爐膛下方布置6臺滾筒冷渣器。汽輪機型號為CZK350/288-24.2/0.4/566/566型超臨界、一次中間再熱、直接空冷、單軸、雙缸雙排汽式汽輪機，啟動方式為高中壓缸聯合啟動。發電機組為QFa-350-2型汽輪發電機，勵磁方式為靜止可控硅勵磁，冷卻方式為：密閉循環式空氣冷卻(簡稱空冷式)，即定子線圈為空外冷，轉子繞組為空內冷，定子鐵芯及端部結構件采用空氣表面冷卻，集電環采用空氣冷卻。熱工自動化設備采用的是maxDNA分散控制系統。

2 協調控制策略設計

華電朔州電廠350MW超臨界循環流化床機組實現了協調控制，并投入了AGC和一次調頻等控制功能。

該機組采用以鍋爐跟隨為基礎的間接能量平衡協調控制方式。機組負荷指令同時送至鍋爐側和汽輪機側控制系統，使輸入鍋爐能量與汽輪機的輸出能量相匹配，確保汽輪機調節閥在快速響應負荷指令的同時快速地改變鍋爐負荷指令，將主蒸汽壓力維持在設定值范圍內。根據機組運行工況，主要設計有機爐協調控制方式(CCS)、鍋爐跟隨控制方式(BF)、汽機跟隨控制方式(TF)和機爐手動控制方式(BASE)4種控制方式，機組正常運行以CCS方式為主。

1)手動方式。鍋爐主控、汽機主控均切手動運行，即由運行人員手動控制機組負荷及主汽壓力，包括調整燃料量和汽機調門開度(如果DEH投入功率回路則設定DEH的功率定值)。

2)鍋爐跟隨。汽機主控切手動運行，控制負荷;鍋爐主控在自動運行，控制主汽壓力。此方式下機組負荷響應速度很快，但主汽壓力波動較大。

3)汽機跟隨。鍋爐主控切手動運行，控制負荷;汽機主控在自動運行，控制主汽壓力。此方式下主汽壓力比較穩定，但由于循環流化床鍋爐的熱慣性及遲滯性大，機組負荷響應速度較慢，很難達到AGC性能考核的要求。

4)協調方式。采用以鍋爐跟隨為基礎的協調控制方式，鍋爐主控在自動運行，調節主汽壓力;汽機主控在自動運行，調節機組負荷。在該方式下，能在快速響應負荷指令的同時，保持主汽壓力的穩定。

2.1 負荷指令生成回路

與常規機組相同，超臨界循環流化床機組在非CCS方式下，機組負荷指令跟蹤發電機實際功率。在CCS方式下，目標負荷由負荷調度命令設定(AGC方式)或運行人員在CRT手動上設定(非AGC方式)，經增/減閉鎖、速率限制及高/低限幅后形成機組負荷指令。

在變負荷時，將變負荷速率設為4.5MW/min(大于AGC考核要求的變動速率，1%Pe，即3.5MW/min，其中Pe為額定負荷)，同時為了滿足AGC性能考核對調節響應時間的要求，并充分利用鍋爐的蓄熱，在變負荷初始時8s內，將變負荷速率設為30MW/Min。負荷指令生成回路示意圖見圖2。

2.2 壓力指令生成回路

對所有類型機組來說，滑壓運行的最大優勢在于為機組的調峰運行帶來了無比優越的靈活性和安全性。然而，考慮到機組運行的經濟性，則應根據機組不同的負荷工況，合理的選擇定滑壓運行方式。

為滿足節能與安全的要求，本機組協調控制系統分別設計有定、滑壓兩種運行方式，定、滑壓之間可實現無擾切換，運行人員可以通過切換按鈕選擇定、滑壓運行方式。

在滑壓方式下，壓力定值是負荷指令的函數，運行人員可以通過設置滑壓偏置，對滑壓設定值進行調整;在定壓方式下，運行人員可直接設置定壓設定值。壓力定值經速率限制及三階慣性環節后形成實際壓力指令。壓力指令生成回路示意圖見圖3。

2.3 鍋爐主控

為確保超臨界循環流化床機組的能量平衡和物質平衡，在調試過程中對鍋爐主控系統做了合理的優化，形成了以并行前饋為主，變參數PID控制器反饋調節的糾偏及自平衡作用為輔的鍋爐主控控制方案。

2.3.1并行前饋控制策略

靜態前饋和動態前饋組成了并行前饋控制回路的前饋信號，鍋爐主控的前饋主要包括：

1)負荷指令靜態前饋(FF1)。機組負荷指令通過函數模塊得出對應燃料量作為鍋爐主控輸出的主要部分，這是維持機爐能量平衡的基準燃料。循環流化床鍋爐的燃料適應性比較強，燃煤熱值經常大幅波動，調試期間燃煤熱值為11723～20934kJ。為了適應煤質變化的要求，采用熱值校正回路增加其準確性，即在該前饋上乘以一比例系數，該比例系數為當前穩態負荷下實際燃料量與實際負荷對應的理論燃料量的比值;

2)負荷指令微分前饋(FF2)。在變負荷初期及其過程中，實現鍋爐燃料量的超前調節，使鍋爐燃燒快速響應機組負荷需求;在變負荷結束后，鍋爐燃料量略有減少，從而避免機組主汽壓力超調，使鍋爐燃燒快速地穩定下來。這樣可以提高主汽壓力的動態響應能力，加強燃燒，保證主汽壓力的平穩和鍋爐蓄熱能力的恢復;

3)主汽壓力設定值微分前饋(FF3)。作為壓力設定值對鍋爐燃燒的動態補償信號，加快主汽壓力設定值變化時的調整作用。該前饋在滑壓運行時投入，以保證在滑壓階段能有更好的主汽壓力能更好的跟隨滑壓曲線的變化;

4)主汽壓力偏差微分前饋(FF4)。主汽壓力偏差反映了機爐能量平衡情況，當主汽壓力偏差發生變化時，經函數運算回路計算出應加入前饋的燃料量，對機爐能量不平衡工況提前進行調節，快速抑制壓力偏差的變化趨勢，防止主汽壓力發生超調;

5)目標負荷與負荷指令偏差前饋(FF5)。作為負荷偏差的“加速”回路，在負荷變化時，預加入一定的燃料量，加強燃燒，以補償鍋爐所釋放的蓄熱，當負荷指令達到目標負荷時，自動取消該前饋?zhàn)饔?

6)DEB微分前饋(FF6)。在協調變負荷時，加入DEB(direct energy balance，直接能量平衡)微分前饋，該前饋是由調節級壓力 P1乘以主汽壓力設定值PTS)，經微并除以實際主汽壓力表示汽機向鍋爐索求能量的需求信號分作用及高低限幅后得到的PT(P1×PTS/PT，，在動態中加強燃燒指令，以加快鍋爐對汽機能量需求變化的響應。

以上前饋的目的在于當負荷指令與實際負荷之間產生的偏差造成汽機對鍋爐能量需求發生改變時，能提前改變?nèi)剂线M(jìn)入量，加強燃燒，有效克服超臨界CFB鍋爐的遲延性和大慣性，及時補充鍋爐釋放的蓄熱，提高機組的負荷響應速率，并保持主蒸汽參數的穩定。

2.3.2變參數PID控制策略

為了進一步提高系統的調節性能，滿足變負荷時鍋爐響應速度快，穩態調節過程主要參數相對穩定、波動小的要求，對鍋爐主控的比例增益與積分增益進行優化。

采用變參數PID控制策略，即根據不同負荷水平，由機組負荷指令通過函數模塊得出鍋爐主控PID控制器的比例增益和積分增益(積分時間的倒數，單位為min)，并由負荷變化率、主汽壓力偏差對比例增益和積分增益進行一定修正。在變負荷過程中，比例積分作用基本上不參與調節，由前饋決定鍋爐主控輸出;在變負荷結束5min后，比例積分作用才參與調節，根據主汽壓力偏差，調節鍋爐主控輸出。鍋爐主控變參數生成回路示意圖見圖5。

鍋爐主控輸出為燃料量指令，鍋爐主控投自動時，根據壓力偏差經PID調節加前饋?zhàn)饔幂敵?鍋爐主控切手動時，由運行人員手動設定鍋爐主控輸出;當燃料主控在手動狀態時，鍋爐主控輸出實際燃料量。

2.4 汽機主控

汽機主控指令的自動輸入端有兩路信號進行切換：

1)來自功率回路(CCS 方式);

2)壓力回路(TF方式)的控制指令。機組運行在CCS方式時，汽機主控指令由功率指令與實際功率偏差經PID控制器調節給出。進入汽機主控的功率指令主要由以下三部分組成：

a.負荷指令及其微分作用分量。負荷指令加上負荷指令的微分經兩階慣性環節輸出，慣性時間由負荷指令經函數模塊輸出，并通過負荷變化率進行修正。由于鍋爐側熱慣性大，而汽機調門動作快速，導致變負荷時由于汽機調門的快速動作，容易引起主汽壓力的較大波動。為了適應超臨界循環流化床機組爐慢機快的工作特性，在保證負荷響應速度的前提下，加入此慣性環節，可以減小主汽壓力的波動;

b.一次調頻分量。當頻率偏差超過調節死區后，汽機調門需要快速動作以消除頻差，保證供電質量，因此將該分量直接疊加到進入汽機主控的功率指令上去;

c.主汽壓力拉回回路分量。主汽壓力偏差信號經過一個死區非線性環節反向加到汽機功率指令回路。如果偏差超出死區，輸出將起作用，限制汽機主控指令的變化，即限制利用鍋爐蓄熱，維持機前壓力的穩定。主汽壓力偏差對汽機主控指令的限制作用，兼顧了壓力控制和功率控制，該作用雖然會在一定程度上限制機組的負荷響應速度，但可以緩解快速變負荷時主汽壓力的急劇變化。汽機主控功率指令生成回路示意圖見圖6。

為提高機組的負荷響應能力，在汽機主控功率回路中引入機組負荷指令作為前饋信號。

機組運行在TF方式時，汽機主控指令由實際主汽壓力和主汽壓力設定值的偏差經PID控制器調節給出。

機組運行在BF方式或BASE方式時，汽機主控指令不接受自動控制信號，由運行人員在汽機主控器上手動設定，或者在DEH側控制機組負荷。

當DEH系統處于非遠控負荷控制方式時，汽機主控跟蹤DEH系統送來的汽機負荷參考信號。

3 實際應用效果

根據以上設計的協調控制策略，華電朔州電廠機組順利投入CCS方式運行，并于2015年11月28日10時45分至12時53分進行了AGC性能考核試驗，AGC負荷指令從200MW升到350MW，然后又從350MW降到175MW。

AGC性能考核試驗數據如表1所示，AGC性能考核試驗曲線如圖 7 所示。

分析考核試驗數據及試驗曲線可知：

1)機組AGC的負荷調整范圍為175～350MW;2)AGC控制方式下出力升降速率最小為1.05%Pe(3.7MW)，大于1.0%Pe;

3)機組負荷響應時間最大為45s，小于1min;

4)機組負荷調整的靜態偏差最大為0.5%Pe(1.75MW)，小于1.0%Pe;

5)機組負荷調整的動態偏差最大1.03%Pe(3.6MW)，小于2%Pe。

控制參數均滿足《華北區域發電廠并網運行管理實施細則(試行)》考核要求，且機組的負荷響應時間、升降速率、動/靜態偏差均超過了中調對AGC的考核指標。

AGC性能考核期間，機組主蒸汽參數穩定，動態偏差較小，未發生鍋爐超壓現象。

4 結語

1)為充分利用鍋爐蓄熱，設計了變負荷初期提高負荷變化速率的控制策略，以提高機組負荷響應能力;

2)考慮到燃煤熱值波動較大，在鍋爐主控靜態前饋回路中引入熱值校正信號，從而提高協調控制系統的穩定性，滿足電網AGC調度的需要;

3)直接將能量平衡法中的汽機能量需求信號引入鍋爐主控前饋回路，提高鍋爐對汽機需求能量的響應速度;

4)采用變參數PID控制策略，滿足變負荷時鍋爐響應速度快，穩態調節過程主要參數相對穩定和波動小的控制要求。

通過對協調控制系統的優化設計，同時把優化控制方案應用于350MW超臨界循環流化床機組中，不但使機組的協調控制系統能正常投入運行，而且在煤質大幅波動的情況下，也能取得較好的控制效果。在變負荷期間，機組負荷動態偏差小，調節響應速度快，主要參數調節品質優良。該協調控制策略的成功應用，可以為其他同類型機組的協調控制策略設計提供有益的借鑒。

文獻信息

葛舉生. 350MW超臨界循環流化床機組協調控制策略設計與應用[J]. 能源研究與利用,2016,(06):33-37.

原標題:350MW超臨界循環流化床機組協調控制策略設計與應用
