能源互聯網的背景

杰里米?里夫金著《第三次工業革命：新經濟模式如何改變世界》提到能源互聯網。

2015年7月4日國務院發布了《關于積極推進“互聯網+”行動的指導意見》（國發〔2015〕40號），“互聯網+”智慧能源被列為重點行動。

2015年7月6日國家發改委、國家能源局發布了《關于促進智能電網發展的指導意見》（發改運行〔2015〕1518號），鼓勵開展能源互聯網工程示范，以光伏發電、燃?xì)饫錈犭娙?lián)供系統為基礎，應用儲能、熱泵等技術，構建多種能源綜合利用體系。

2015年7月13日國家能源局發布了《關于推進新能源微電網示范項目建設的指導意見》（國能新能[2015]265號），對新能源微電網示范項目建設提出了具體要求。

2016年2月24日國家發改委、國家能源局等4部門發布了《關于推進“互聯網+”智慧能源發展的指導意見》（發改能源〔2016〕392號），鼓勵具備條件的地區、部門和企業，因地、因業制宜地開展各類能源互聯網應用試點示范。

近期，國家能源局網站發布了《關于公布首批“互聯網+”智慧能源（能源互聯網）示范項目的通知》（以下簡稱“通知”），共有涉及城市能源互聯網、園區能源互聯網、基于電動汽車的能源互聯網等9大類的55個項目成功入圍。按照《通知》要求，首批示范項目原則上應于2017年8月底前開工，并于2018年底前建成。

能源互聯網的概念和意義

能源互聯網概念

能源互聯網是一種互聯網與能源生產、傳輸、存儲、消費以及能源市場深度融合的能源產業發展新形態，具有設備智能、多能協同、信息對稱、供需分散、系統扁平、交易開放等主要特征。――關于推進“互聯網+”智慧能源發展的指導意見發改能源[2016]392號

能源互聯網核心特征

設備智能：在設備的自動化程度非常高的前提下，融入智能控制實現用能高效、節能、經濟；

多能協同：將各種一次、二次能源以不同方式和控制策略進行優化協同；

信息對稱：在能源的發、配、輸、用均植入傳感器，實現各環節全方位的信息系統；

供需分散：以分布式能源接入、分散式用能管理，控制到用能終端；

系統扁平：實現水、電、氣、熱等用能環節集中控制；

交易開放：實現個人、家庭、分布式能源等小微用戶靈活自主地參與能源市場。

能源互聯網對園區、企業的意義

提高能源利用效率：通過整合冷、熱、電等能源生產、傳輸、存儲和與用戶的交互，實現多品質能源的階梯利用和相互補充，提高能源利用效率。

提升能源管理水平：實現冷、熱、電的協同管理，是能源管理的一大進步，通過大量植入傳感器，對能量流全面的過程監控分析，能量實現透明化管理，達到最優調度。

節能、減排降成本：燃?xì)庾鳛楦咂焚|(zhì)一次能源，電力作為高品質二次能源，蒸汽作為中品質二次能源，建筑供熱、供冷作為低品質二次能源，通過能源互聯網中的協同控制、階梯利用、轉換和存儲，在保證用能效果的前提下，實現提高能源使用效率，降低能源使用量，進而實現節能、減排和降低用能成本的效果。

新的能源管理模式：分布式能源和可再生能源的接入是大勢所趨，便捷、智能、智慧化的用能管理系統將助力提升企業的管理水平，使企業用能管理可視化，用能成本透明化。

能源互聯網構成

局域能源互聯網包含要素

能源互聯網簡單分為三部分：一是能源，二是互聯，三是網（僅討論園區和企業）

一、能源

將企業看作一個二端網絡，能源可分為輸入能源和消耗能源兩部分

輸入的能源必然包含一次能源和二次能源：一次能源如煤、燃?xì)?、太?yáng)能，二次能源如：電、熱、冷

輸入的能源的采購價格，就是區域用能的成本，能源用于有用的消耗與輸入能源的比就是用能的效率。

二、互聯包括兩部分

1、能源的轉換耦合：如：輸入的燃?xì)猕D熱（電）―負荷

輸入的電―冷（熱）―負荷

2、信息控制互聯：各種能源輸入、轉化、傳輸、使用信息的集成和控制

三、網

1、燃?xì)?、電力、冷、熱等過程設備等構成的能源網絡

2、各種傳感器和控制器構成的信息控制網絡

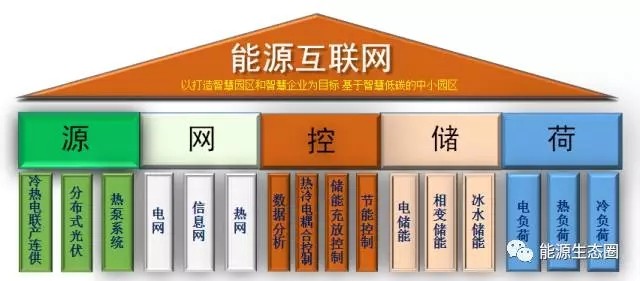

局域能源互聯網物理系統：

源

是企業維持運行所輸入的能源，包括燃料、電能、熱（蒸汽、熱水、冷）等，西方將水也列為能源。

結合企業用能的特點，最終使用的多是冷、熱、電三種能源形式。

一般情況下，電能由電網提供，夏季建筑用冷由空調制冷，冬季采暖由市政供熱或燃?xì)忮仩t供熱。

在能源互聯網的中，不同的源有不同的特點以及自身的經濟性。

網

能源互聯網的網絡，包括區域內的電網、熱（冷）網，信息控制網絡三個主要部分。

1、電網：能源互聯網內電網等同于智能配電網絡，但包含可再生能源電源和電儲能系統，

特殊場合中涉及直流配電網絡。

2、熱（冷）網：能源互聯網內熱（冷）網結構等同于普通熱網，可包含蓄能系統。

3、信息控制網絡：信息控制網絡主要包含信息采集系統、分析控制系統兩部分，是能源互聯網核心部分。

信息采集系統：通過布置于網絡中的各傳感器，采集區域內的電、熱、冷生產、傳輸及負荷側的各時段信息，采集傳感器可延伸到各室內溫度、用電、氣體傳感器等，部分傳感器具備采集和控制功能，如室內溫度控制器，即可以測量，也可以控制溫度。

控制系統：對能源互聯網內各系統進行監控的網絡。

荷

能源互聯網內負荷，包括電負荷、熱負荷、冷負荷

電負荷：包括動力負荷、照明負荷、控制負荷、充電樁、制冷等電氣負載

熱負荷：蒸汽負荷、采暖負荷、生活熱水等負載

冷負荷：主要為制冷負荷

在能源互聯網中，荷存在于負荷的預測以及用能的預測。由于電負荷和熱負荷、冷負荷的用能預測對于園區未來用能的分析非常重要，對未來園區參與售電有著重要的意義。

儲

儲能系統，包括電儲能、水蓄冷蓄熱、相變儲能：

電儲能：蓄電池儲電系統，包含系統性電池蓄電，采用低谷充電，高峰放電，并對系統的波動進行調節充電樁配備儲電，減少充電樁配備變壓器容量。

冷熱儲能：冷熱蓄能是為了多采用夜間低谷電進行制冷（熱），降低冷熱相變蓄能同水（冰）蓄能相同作用，相變蓄能造價是水蓄能4-6倍，體積為水蓄能16%-30%，相變蓄能優點是相變溫度恒定，單位蓄能量大。

控

控制系統是是實現能源互聯網控制策略的主要單元，是能源互聯網的神經中樞。

控實現起來難度較大，也是產生價值的核心地方。

控制系統的作用是：

系統采集信息的匯總分析

用能效率分析

用能成本及經濟性分析

系統最優控制策略的實現

由控制系統計算出整個系統各種能源使用量，對冷熱電的生產和傳輸進行控制，系統出現異常進行分析

系統用能監控

系統增值服務

包括系統內用戶用能成本、用能預測、缺陷管理、節能管理、需求側管理及能源交易等輔助服務。

能源互聯網的規劃

能源互聯網規劃設計原則：

一、提高經濟性

作為企業，盈利是主要任務，降低用能成本，是能源互聯網設計的重要原則，按照能源互聯網方案進行測算，三到五年收回成本為最佳，投資回報率最低不應低于10%。

二、提高能源使用效率

能源使用效率較常規用能效率提高10%以上。

三、智能化設計

系統的自動化、信息化程度達到無人值守水平，系統穩定，具備一定的負荷預測和異常自愈能力，有足夠的系統安全冗余。

四、可再生能源可大比例接入，減排效果明顯

五、因地制宜，靈活應用

能源互聯網是開放的系統，系統的組成要根據項目所處地理位置和資源狀況有針對性的選擇，例如控制系統根據系統情況，小系統可選擇SCADA，較大系統可選擇DCS系統。

結合能源局的55個示范項目，以北京地區為例進行簡單的分析：

能源互聯網的這55個項目中，一些企業在做能源互聯網項目的時候需要一個定位，以北京地區為例，能源互聯網項目可大可小，有些投資額較大，涉及到用戶側和發電產，規劃比較完整，但其實施難度較大，因?yàn)闋砍兜胶芏嗟母鞣嚼?。要做這些項目，需要有國家電網的認可或參與，甚至是由它們主導，但是這一塊推動的難度較大。所以對于一般的企業，想做這個項目，決定于目前的環境問題。

存在著的定位問題，設定到小項目上，比如配網，甚至是園區配網這個層次上。由于北京地區的政治性較強，導致?tīng)砍兜膯?wèn)題較多，因此推廣這種項目的難度較大。

比如北京的通州的醫院項目，也是一個冷熱電分聯供項目，這個項目是一個優質的小項目，建立在醫院這個層面上，但目前它沒有進行實施的原因牽扯到電網切入這一塊。

此外，技術的成熟性，沒有大面積的推廣，目前只處于國家的示范，會引起很多企業持有懷疑的態度，甚至是不認可的，以上是能源互聯網項目在開發和推廣過程中遇到的一些問題。

所以要因地制宜，靈活應用，結合企業的特點和能量來做這能源互聯網。

項目案例

天津智慧樓宇三聯供項目

三聯供的定義是分布在用戶周邊，真正實現對能源的利用，全年的系統修理不低于70%。

燃?xì)饫?、熱、電三?lián)供簡單地說即為：天然氣發電、余熱供熱、余熱制冷。相比于常規供能燃煤發電、燃?xì)夤?、電制冷，具有能源梯?jí)利用，綜合能源利用率高；清潔環保，減少排放CO2、SO2；與大型電網互相支撐，供能安全性高的優勢及對燃?xì)夂?span >電力有雙重削峰填谷作用。

項目簡介

用地面積：15676.5O

建筑高度：90米

建筑面積：共91100O

地上65100O

地下26000O

建筑構成：4層展示用裙樓

2棟21層研發樓

交付時間：2017年底

負荷預測：

經計算，本樓的總冷負荷為6618.2kW，冷負荷指標為101.7W/m2；總熱負荷為5353.8kW，熱負荷指標為82.2W/m2。

設計院規劃：

項目制冷系統選用兩臺變頻式離心冷水機組，單臺制冷量為3460kW；

項目采暖系統選擇兩臺真空燃?xì)鉄崴畽C(jī)組，單臺制熱量為3480kW。

其中制冷工況冷凍水供回水溫度為6-13℃，冷卻水供回水溫度為32-37℃；制熱工況供回水溫度為60-45℃。

用電情況：

高峰時段時間：08:00-11:0018:00-23:00

平段時段時間：07:00-08:0011:00-18:00

低谷時段時間：23:00-07:00

大工業7、8、9月份執行尖峰電價，在峰段的基礎上上浮10%，時段：10:00-11:0019:00-21:00

本項目執行大工業用電價，接入電壓等級為10kV。

天然氣情況：

天然氣熱值：（2017年2月份檢測報告）

低位發熱量：34.01MJ/Nm3

高位發熱量：37.70MJ/Nm3

高低位發熱量熱值差3.7MJ，占全部熱值10%，本方案中供熱季供水溫度不超過70℃，部分高位發熱量在利用范圍內，為保證計算冗余，全部采用低位發熱量計算。

本項目天然氣管道已接入，天然氣價格為2.9元/Nm3。
