單相交流電主要有單相兩線式、g相三線式供電方式。一般的家庭用電都是單相交流電

2017-09-17 00:00:00 · 電工之家 閱讀：315
單相交流電主要有單相兩線式、g相三線式供電方式。一般的家庭用電都是單相交流電

單相交流電主要有單相兩線式、g相三線式供電方式。一般的家庭用電都是單相交流電。
1）單相兩線式

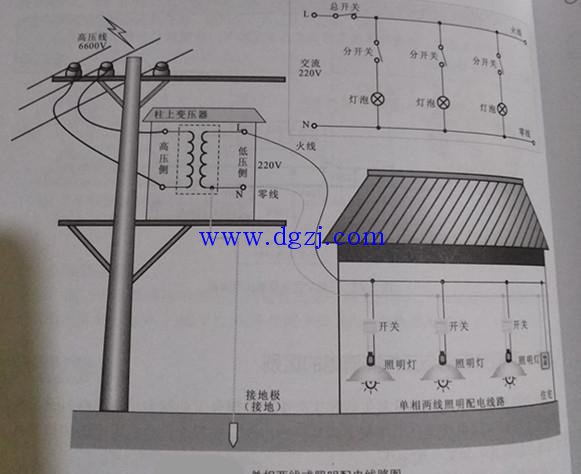

單相兩線式照明配電線路如下圖。
從三相三線高壓輸電線上取其中的兩線送入高壓變壓器，變壓后（降壓，如由高壓6600V變?yōu)?20V）向家庭照明線路提供220V電壓，變壓器初級與次級隔離，輸出端火線與零線之間的電壓為220V。

2）單相三線式
g相三線式配電線路圖如下。
g相三線式供電中的一條線路作為地線與大地相連。此時，火線與地線之間的電壓為220V，零線N（中性線）與火線（L）之間電壓為220V。由于不同接地點存在一定的電位差，因而零線與地線之間可能有一定電壓。

三相交流電路
三相交流電主要有三相三線式，三相四線式，三相五線式三種供電方法。一般工廠的用電設備采用三相交流電。
1）三相三線式
三相三線式交流電動機供電配電線路圖如下。
高壓（6000V或10000V）經變壓器變壓后，由變壓器引出三根線，送入工廠用電設備，每根相線之間電壓為380V，

三相四線式
三相四線式供電方式見下圖。三相四線式供電方式與三相三線式供電方式不同的是從變壓器輸出端多引出一條零線。接上零線的電氣設備在工作時，電流經過電氣設備做功，沒有做功的電流就可經過零線回到電廠，對電氣設備起到保護作用。與三相四線式不同的是，單相四線式供電只取其中的一相加入負載電路，而三相四線式則是將三根火線全部接到用電設備上。

三相五線式
三相五線式供電電路見下圖。
把零線的兩個作用分開，即一根線做工作零線（N），另一根線做保護零線（PN），這樣就構成三相五線式供電。
