實際電源模型的等效變換 實際電壓源、實際電流源兩種模型可以進行等效變換，所謂的等效是指端口的電壓、電流在轉換過程中保持不變。 模型 電壓源變換為電流源 電流源變換為電壓源 注意 Attention! 變換關系包括數值關系和方向（電流源電流方向與電壓源電壓方向相反） 效是對外部電路等效，對內部電路是不等效的

2017-09-17 00:00:00 · 電工之家 閱讀：322
實際電源模型的等效變換 實際電壓源、實際電流源兩種模型可以進行等效變換，所謂的等效是指端口的電壓、電流在轉換過程中保持不變。 模型 電壓源變換為電流源 電流源變換為電壓源 注意 Attention! 變換關系包括數值關系和方向（電流源電流方向與電壓源電壓方向相反） 效是對外部電路等效，對內部電路是不等效的

實際電源模型的等效變換
實際電壓源、實際電流源兩種模型可以進行等效變換，所謂的等效是指端口的電壓、電流在轉換過程中保持不變。

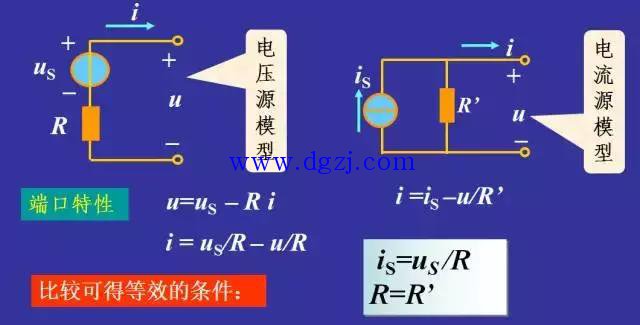

模型

電壓源變換為電流源


電流源變換為電壓源


注意
Attention!
變換關系包括數值關系和方向（電流源電流方向與電壓源電壓方向相反）
效是對外部電路等效，對內部電路是不等效的。
Fun
表現在
○開路的電壓源中無電流流過 R
○開路的電流源可以有電流流過并聯電阻R’
○電壓源短路時，電阻中R有電流
○電流源短路時, 并聯電阻R’中無電流
○理想電壓源與理想電流源不能相互轉換
