創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――插入式靶式流量計的離線校驗裝置。該專利由中國海洋石油總公司申請，并于2017年6月13日獲得授權公告。

內容說明

本實用新型涉及流量計的校驗裝置，尤其涉及一種插入式靶式流量計的離線校驗裝置。

發明背景

插入式靶式流量計屬于差壓式流量計，其基本原理是在恒定截面直管段中設置一個與流速方向相垂直的靶板，當流體沿靶板周圍通過時，靶板受到推力的作用，其推力大小與流體的動能和靶板的面積成正比。在一定地雷諾數范圍內，流過流量計的流量與靶板受到的力成正比。因此，對于這種插入式靶式流量計的離線校驗，必須保證插入式靶式流量計的法蘭面的水平度和受力方向與靶的垂直度。

目前，插入式靶式流量計的離線校驗方法是：找一個相對水平的位置，將插入式靶式流量計的法蘭垂直放置，其垂直方向按照插入式靶式流量計法蘭上標注的方向箭頭的指示方向。此時，法蘭會出現滾動現象，為了防止法蘭滾動，一般會在法蘭兩側放置擋板。放置好插入式靶式流量計后，將標準砝碼放置于靶上或?qū)㈨来a放置于配重箱上，然后，再用鐵絲掛在靶上。最后，按照靶式流量計檢定規程進行檢定。上述校驗方法存在以下問題：1 .由于插入式靶式流量計的法蘭垂直度、插入式靶式流量計的法蘭方向性、及配重放置時力臂大小不易保證，因此，校驗時，上述問題會影響到插入式靶式流量計的校驗誤差；2 .由于插入式靶式流量計的整個校驗過程非常繁瑣、安全性較差，且對于人力及物力要求較多，因此，導致其工作效率及安全性較低。

發明內容

本實用新型的主要目的在于克服現有技術存在的上述缺點，而提供一種改進的插入式靶式流量計的離線校驗裝置，其結構簡單，安裝方便，不僅使插入式靶式流量計的安裝與實際使用時的安裝保持了一致，很好的解決了插入式靶式流量計的法蘭安裝問題；而且，還使法蘭的水平度、方向性靶的垂直度得到了保證；很好的解決了靶與受力方向的垂直度問題；同時，還很好的解決了靶受力力臂不變的問題，大大的提高了安全性，保證了工作質量，滿足了所有插入式靶式流量計的離線校驗工作。

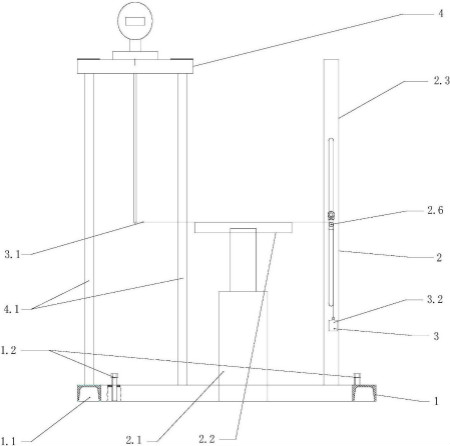

圖為本實用新型結構側視示意圖

本實用新型的目的是由以下技術方案實現的：一種插入式靶式流量計的離線校驗裝置，其特征在于：一支撐機構、安裝在支撐機構上的調平機構、配重機構、安裝機構，其中，支撐機構包括：一機座、安裝在機座上的機座調平螺桿；調平機構包括：垂直安裝在機座上的調平支架、設置在機座上的千斤頂、安裝在千斤頂上的水平參考平板，其中，調平支架上安裝有一調平螺桿，調平螺桿的一端鎖緊在調平支架上，調平螺桿的另一端定位有一定滑輪；配重機構設有：軟鋼絲，軟鋼絲的一端與插入式靶式流量計的靶桿相連，另一端穿過定滑輪與配重箱連接；安裝機構包括：垂直安裝在機座的支柱，安裝在支柱上的安裝臺、鑲嵌在安裝臺上的鋼板尺。

所述安裝臺上設有方向槽，安裝臺上還設有插入孔及流量計固定螺桿槽。本實用新型的有益效果：本實用新型由于采用上述技術方案，其結構簡單，安裝方便，不僅使插入式靶式流量計的安裝與實際使用時的安裝保持了一致，很好的解決了插入式靶式流量計的法蘭安裝問題；而且，還使法蘭的水平度、方向性靶的垂直度得到了保證；很好的解決了靶與受力方向的垂直度問題；同時，還很好的解決了靶受力力臂不變的問題，大大的提高了安全性，保證了工作質量，滿足了所有插入式靶式流量計的離線校驗工作。
