創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――一種基于脈沖水表的遠程抄表系統。該專利由天津泛華清源水務科技發展有限公司申請，并于2017年6月13日獲得授權公告。

內容說明

本實用新型屬于遠傳水表應用技術領域，具體涉及一種基于脈沖水表的遠程抄表系統。

發明背景

遠傳水表是普通機械水表加上電子采集發訊模塊而組成，電子采集發訊模塊完成信號采集、數據處理、存儲并將數據通過通信線路上傳給中繼器或手持式抄表器。表體采用一體設計，可以實時將用戶用水量記錄并保存或者直接讀取當前累計數，每塊水表都有唯一的代碼，當智能水表接收到抄表指令后可即時將水表數據上傳給管理系統。當前的智能遠傳水表包括多種，如脈沖式水表，攝像式等，功能多樣，結構不同，然而在使用性能及成本上考慮，脈沖式水表，受到業界的普遍推廣，但目前的脈沖式水表在遠程抄表計量，有待進一步的提高。

發明內容

本實用新型的目的在于解決上述的技術問題而提供一種可大大提高流量計量精確性的基于脈沖水表的遠程抄表系統。

為實現上述目的，本實用新型采用如下技術方案：一種基于脈沖水表的遠程抄表系統，包括脈沖水表以及與所述脈沖水表相連接的抄表單元，所述抄表單元通過無線網絡連接用戶終端，所述脈沖水表包括用于通過閉合而發送脈沖信號的第一干簧管以及第二干簧管，所述第一干簧管以及第二干簧管相對平行設置在脈沖水表的磁針的兩側，所述抄表單元包括單片機以及與所述單片機連接的無線模塊、水卡讀卡器、按鍵模塊、顯示模塊；所述第一干簧管以及第二干簧管與所述單片機的脈沖信號接收端相連接。

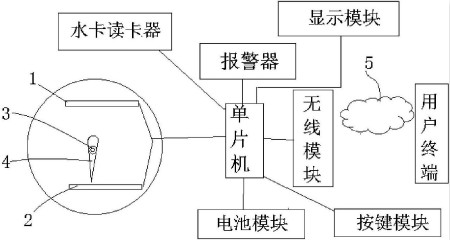

圖為本實用新型的基于脈沖水表的遠程抄表系統的結構示意圖

所述單片機通過報警電路連接報警器，所述報警器為蜂鳴器和/或報警燈。所述單片機通過供電電路連接電池模塊。所述用戶終端為手機。

本實用新型通過包括有脈沖水表以及與所述脈沖水表相連接的抄表單元，所述抄表單元通過無線網絡連接用戶終端，所述脈沖水表包括用于通過閉合而發送脈沖信號的第一干簧管以及第二干簧管，所述第一干簧管以及第二干簧管相對平行設置在脈沖水表的磁針的兩側，所述抄表單元包括單片機以及與所述單片機連接的無線模塊、水卡讀卡器、按鍵模塊、顯示模塊；所述第一干簧管以及第二干簧管與所述單片機的脈沖信號接收端相連接，可以通過脈沖水表的第一干簧管以及第二干簧管發送兩次信號給抄表單元的單片機，由單片機根據兩次信號進行計數，提高了計數的準確性，且可通過抄表單元向用戶終端發送用水量信息或數據，使得用戶可以隨時了解自己的用水情況，及時進行充值或繳費。
