違規用電安全隱患圖片說明

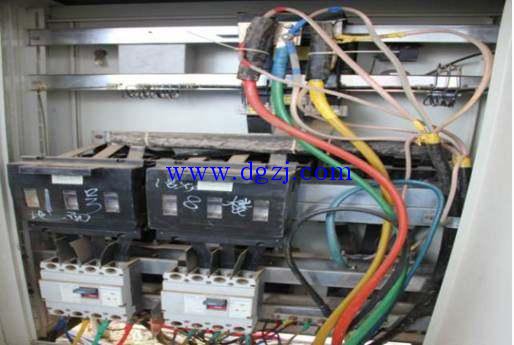

圖一

1、配電箱內主線混亂，有并聯現象
2、分閘一閘多接
3、左側接線不合理，不符合接線要求
4、接地線顏色不符合用地按要求，非PE線
參考標準：GB50484- 4.4.4用電設備應執行“一機一閘一保護”控制保護的規定。嚴禁一個開關控制兩臺（條）及以上用電設備（線路）
圖二

1、無防雨措施，缺少配電箱，直接放在地面
2、不符合一機一閘一保護要求
3、刀閘不符合安全用電要求，主要原因銅片部分露在外面
4、右側刀閘缺少保護罩，左側刀閘接線不符合規范要求
5、接線無主開關
6、配電盤的絕緣板非電木板
7、無PE線連接點
8、整體配電盤不符合要求，屬報廢性質
參考標準：GB50484-4.4.2分配電箱應裝設總隔離電器、總斷路器和分路隔離電器、分路漏電斷路器。 4.4.9其外形結構應能防雨。4.4.4用電設備應執行“一機一閘一保護”控制保護的規定。 根據GB 50054-1995的規定，刀閘存有銅芯外露，不得在工業上使用。
圖三

1、電纜線為架設離地面或者埋地保護
2、PE線使用附加線，拖拉電纜線時強度不夠
參考標準：GB50484-4.3.8電纜穿越道路時應采用堅固的保護管，管徑不得小于電纜外徑的1.5倍，管口應密封。 4.3.4電纜線路不得沿地面直接敷設，不得浸泡在水中
圖四

1、電纜線未加過路防護
2、鋼板壓在電纜線上
3、基坑無防護
參考標準：GB50484-4.3.8電纜穿越道路時應采用堅固的保護管，管徑不得小于電纜外徑的1.5倍，管口應密封。 4.3.4電纜線路不得沿地面直接敷設，不得浸泡在水中
圖五

1、電纜線使用鐵絲固定
2、電纜線和鋼結構在一起無隔離措施
3、電纜線直接在鋼梁上鋪設
參考GB50484-4.3.5電纜與支架之間應采用絕緣物可靠隔離，綁扎線應采用絕緣線。
圖六

1、電機缺少防雨罩，無絕緣措施
2、三條相線直接和電機線繞在一起，固定不牢
3、無外殼接地
參考標準：GB50484-4.3.9電纜接頭應進行絕緣包扎，并應采取防雨和保護措施。電纜接頭不得設置于地下。
圖七

1、配電箱門板損壞
2、主漏保缺少隔離開關
3、分漏保缺少隔離開關
4、使用民用插座插頭
5、主漏保一閘多接
6、PE線未接
7、主漏保未控制分漏保
8、電源線不能從箱門口進入
參考標準：GB50484-4.4.2分配電箱應裝設總隔離電器、總斷路器和分路隔離電器、分路漏電斷路器。 4.4.9其外形結構應能防雨。
4.4.4用電設備應執行“一機一閘一保護”控制保護的規定。嚴禁一個開關控制兩臺（條）及以上用電設備（線路）
圖八

1、電焊機接地線未固定
2、使用螺紋鋼做接地極
3、焊機一次線外皮破損
4、接地線非PE線
參考標準：GB50484-4.5.14 垂直接地體應采用角鋼、鋼管或圓鋼。接地線與垂直接地體連接方法可采用焊接、壓接或螺栓連接，螺栓連接應用鍍鋅螺栓并有鍍鋅平墊及彈簧墊，螺栓不得埋入地面下。 接地極參考標準：JGJ46-5.3.4
圖九

1、電源線直接和碘鎢燈管接在一起
2、草坪燈使用鐵絲固定在角鋼上，無絕緣措施
參考標準：JGJ46-10.3.5碘鎢燈及鈉、鉈、銦等金屬鹵化物燈具的安裝高度宜在3m以上，燈線應固定在接線柱上，不得靠近燈具表面。
圖十

1、使用民用插盤
2、插線盤缺少漏電保護器
3、民用插盤有觸電的火花斑跡
4、以上圖片的用電插盤不適用于施工現場
參考標準：GB50484-4.1.9臨時用電設備應進行檢查和試驗，確認合格并標識后方可使用
