控制柜電路排列和標注規律
為便于檢查三相動力線布置的對錯，三相電源L1、L2、L3在柜內按上中下、左中右或后中前的規律布置。L1、L2、L3三相對應的色標分別為黃、綠、紅，在制作電氣控制柜時要盡量按規范布線。

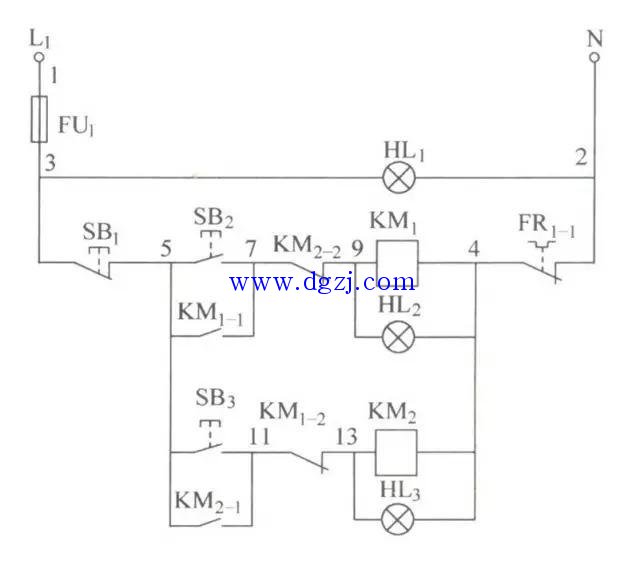

二次控制電路的線號，一般的標注規律是：用電裝置（如交流接觸器）的右端接雙數排序，左端按單數排序。二次控制電路的線號編排如圖1所示。
動力線與弱點信號線要盡量遠離，如傳感器、PLC、DCS集散控制系統、PID控制器等信號線，如果不能做到遠離，要盡量垂直交叉。弱電線纜最好單獨放入一個金屬橋架內，所有弱電信號的接地端都在同一點接地，且與強電的接地分離。

圖1 二次控制電路的線號編排
