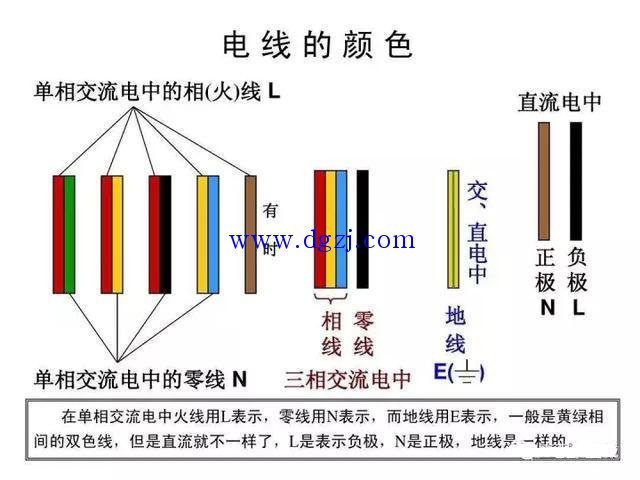

黃綠色電線各種顏色代表的含義
1、 黑色
裝置和設備的內部布線。
2 、棕色
直流電路的正極。
3 、紅色
三相電路和C相；
半導體三極管的集電極；
半導體二極管、整流二極管或可控硅管的陰極。
4、黃色
三相電路的A相；
半導體三極管的基極；點這免費下載施工技術資料
可控硅管和雙向可控硅管的控制極。
5、綠色
三相電路的B相。
6、藍色
直流電路的負極；
半導體三極管的發射極；
半導體二極管、整流二極管或可控硅管的陽極。
7、淡藍色
三相電路的零線或中性線；
直流電路的接地中線。
8、白色
雙向可控硅管的主電極；
無指定用色的半導體電路。
9、黃和綠雙色（每種色寬約15~100毫米交替貼接）
安全用的接地線。
10 、紅、黑色并行
用雙芯導線或雙根絞線連接的交流電路。


依電路選擇導線顏色時
1、交流三相電路的
A相：黃色；
B相：綠色；
C相：紅色；
零線或中性線：淡藍色；
安全用的接地線：黃和綠雙色。
2、用雙芯導線或雙根絞線連接的交流電路：
紅黑色并行。
3、直流電路：
正極：棕色；
負極：藍色；
接地中線：淡藍色。
4、半導體電路的半導體三極管的集電極：紅色；基極： 黃色；發射極：藍色。點這免費下載施工技術資料
半導體二極管和整流二極管的陽極：藍色；
陰極：紅色。
可控硅管的陽極：藍色；
控制極：黃色；
陰極：紅色。
雙向可控硅管的控制極：黃色；
主電極：白色。
5、整個裝置及設備的內部布線一般推薦：黑色；半導體電路：白色；有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。
6、具體標色時，在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
