IT系統就是電源中性點不接地，用電設備外露可導電部分直接接地的系統。IT系統可以有中性線，但IEC強烈建議不設置中性線

2017-10-06 00:00:00 · 電工之家閱讀：381

IT系統就是電源中性點不接地，用電設備外露可導電部分直接接地的系統。IT系統可以有中性線，但IEC強烈建議不設置中性線。因為如果設置中性線，在IT系統中N線任何一點發生接地故障，該系統將不再是IT系統。

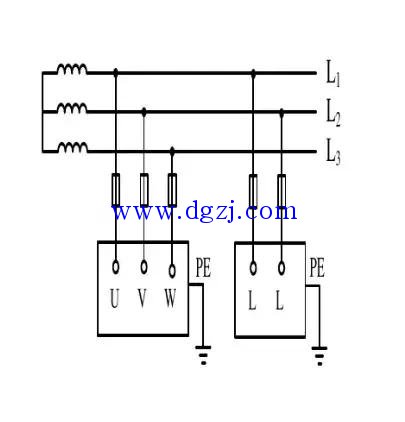

IT系統接線圖如圖所示。

圖 IT系統接線圖
IT系統特點
IT系統發生第一次接地故障時，接地故障電流僅為非故障相對地的電容電流，其值很小，外露導電部分對地電壓不超過50V，不需要立即切斷故障回路，保證供電的連續性；－發生接地故障時，對地電壓升高1.73倍；－220V負載需配降壓變壓器，或由系統外電源專供；－安裝絕緣監察器。使用場所：供電連續性要求較高，如應急電源、醫院手術室等。
IT 方式供電系統在供電距離不是很長時，供電的可靠性高、安全性好。一般用于不允許停電的場所，或者是要求嚴格地連續供電的地方，例如電力煉鋼、大醫院的手術室、地下礦井等處。地下礦井內供電條件比較差，電纜易受潮。運用 IT 方式供電系統，即使電源中性點不接地，一旦設備漏電，單相對地漏電流仍小，不會破壞電源電壓的平衡，所以比電源中性點接地的系統還安全。但是，如果用在供電距離很長時，供電線路對大地的分布電容就不能忽視了。在負載發生短路故障或漏電使設備外殼帶電時，漏電電流經大地形成架路，保護設備不一定動作，這是危險的。只有在供電距離不太長時才比較安全。這種供電方式在工地上很少見。
