低壓配電IT系統TT系統TN系統接地形式區別
根據現行的國家標準《電壓配電設計規范》，低壓配電系統有三種接地形式，即IT系統、TT系統、TN系統。那么這三種接地形式到底有什么區別呢？
IT系統、TT系統、TN系統：
（1）第一個字母表示電源端與地的關系：
T-電源端有一點直接接地，
I-電源端所有帶電部分不接地或有一點通過阻抗接地。
（2）第二個字母表示電氣裝置的外露可導電部分與地的關系：
T-電氣裝置的外露可導電部分直接接地，此接地點在電氣上獨立于電源端的接地點；
N-電氣裝置的外露可導電部分與電源端接地點有直接電氣連接。

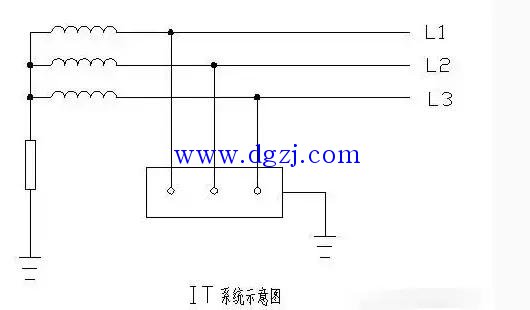

1、IT系統：電源變壓器中性點不接地(或通過高阻抗接地)，而電氣設備外殼電氣設備外殼采用保護接地。

適用于環境條件不良、易發生一相接地或火災爆炸的場所，如10KV及 35KV的高壓系統和礦山、井下的某些低壓供電系統，不適合在施工現場應用（常用TN-S接零保護系統），也可用于農村地區。但不能裝斷零保護裝置，因正常工作時中性線電位不固定，也不應設置零線重復接地。
2、TT系統
電源變壓器中性點接地，電氣設備外殼采用保護接地其金屬外殼直接接地的與電源端接地點無關的接地級，簡稱保護接地或接地制。

優點：
1)單相接地的故障點對地電壓較低，故障電流較大，使漏電保護器迅速動作切斷電源，有利于防止觸電事故發生。
2)PT線不與中性線相聯接，線路架設分明、直觀，不會有接錯線的事故隱患;幾個施工單位同時施工的大工地可以分片、分單位設置 PT線，有利于安全用電管理和節約導線用量。
3)不用每臺電氣設備下埋設重復接地線，可以節約埋設接地線費用開支，也有利于提高接地線質量并保證接地電阻≤10Ω，用電安全保護更可靠。
3、TN系統
電源變壓器中性點接地，設備外露部分與中性線相連。是將電氣設備的金屬外用保護零線與該中心點連接，稱作保護接零系統
按照中必線（工作零線）與保護線（保護零線）的組合事況TN系統又分以下三種形式：
TN—C系統
其特點是：電源變壓器中性點接地，保護零線(PE)與工作零線(N)共用（簡稱PEN），稱為三相四線制系統。

適用于三相負荷基本平衡場合，如果三相負荷不平衡，則PEN線中有不平衡電流，再加一些負荷設備引起的諧波電流也會注入PEN，從而中性線N帶電，且極有可能高于50V，它不但使設備機殼帶電，對人身造成不安全，而且還無法取得穩定的基準電位;
應將PEN線重復接地，其作用是當接零的設備發生相與外殼接觸時，可以有效地降低零線對地電壓。
缺陷：
(1)當三相負載不平衡時，在零線上出現不平衡電流，零線對地呈現電壓，觸及零線可能導致觸電事故。
(2)通過漏電保護開關的零線，只能作為工作零線，不能作為電氣設備的保護零線，這是由于漏電開關的工作原理所決定的。
(3)對接有二極漏電保護開關的單相用電設備，如用于 TN-C系統中其金屬外殼的保護零線，嚴禁與該電路的工作零線相連接，也不允許接在漏電保護開關前面的 PEN線上，但在使用中極易發生誤接。
(4)重復接地裝置的連接線，嚴禁與通過漏電開關的工作零線相連接。TN-S供電系統，將工作零線與保護零線完全分開，從而克服了 TN-C供電系統的缺陷，所以現在施工現場已經不再使用TN-C系統。
（2）TN－S系統。在該系統中，工作零線N和保護零線PE從電源端中性點開始完全分開，此系統習慣稱為三相五線制系統。

(1)當電氣設備相線碰殼，直接短路，可采用過電流保護器切斷電源;
(2)當N線斷開，如三相負荷不平衡，中性點電位升高，但外殼無電位，PE線也無電位;
(3)TN—S系統PE線首末端應做重復接地，以減少 PE線斷線造成的危險。
(4)TN—S系統適用于工業企業、大型民用建筑。
目前單獨使用獨一變壓器供電的或變配電所距施工現場較近的工地基本上都采用了TN—S系統，與逐級漏電保護相配合，確實起到了保障施工用電安全的作用，但必須注意幾個問題：
(1)保護零線 PE線絕對不允許斷開，也不許進入漏電開關。
(2)同一用電系統中的電器設備絕對不允許部分接地、部分接零。否則當保護接地的設備發生漏電時，會使中性點接地線電位升高，造成所有采用保護接零的設備外殼帶電。
(3)保護接零 PE線的材料及連接要求：保護零線的截面應不小于工作零線的截面，并使用黃/綠雙色線。
與電氣設備連接的保護零線應為截面不少于 2.5mm 2的絕緣多股銅線。
保護零線與電氣設備連接應采用銅鼻子等可靠連接，不得采用鉸接;
電氣設備接線柱應鍍鋅或涂防腐油脂，保護零線在配電箱中應通過端子板連接，在其他地方不得有接頭出現。
TN－C－S系統
整個系統中，工作零線同保護零線是部分共用的，此系統即為局部三相五線制系統。第一部分是TN—C系統，第二部分是TN—S系統，其分界面在N線與PE線的連接點。

(1)當電氣設備發生單相碰殼，同TN—S系統;
(2)當N線斷開，故障同TN—S系統;
(3)TN—C—S系統中PEN應重復接地，而N線不宜重復接地。PE線連接的設備外殼在正常運行時始終不會帶電，所以TN—C—S系統提高了操作人員及設備的安全性。施工現場一般當變臺距現場較遠或沒有施工專用變壓器時采取TN—C—S系統。
在上述IT系統、TT系統、TN系統中，應推薦使用TN－S系統，繼續使用TN－C－S系統，停止推廣使用TN－C系統。
