tt系統接線圖和tt系統的優缺點
TT系統就是電源中性點直接接地，用電設備外露可導電部分也直接接地的系統。通常將電源中性點的接地叫做工作接地，而設備外露可導電部分的接地叫做保護接地
tt系統接線圖和tt系統的優缺點
TT系統就是電源中性點直接接地，用電設備外露可導電部分也直接接地的系統。通常將電源中性點的接地叫做工作接地，而設備外露可導電部分的接地叫做保護接地。
TT系統中，這兩個接地必須是相互獨立的。設備接地可以是每一設備都有各自獨立的接地裝置，也可以若干設備共用一個接地裝置。

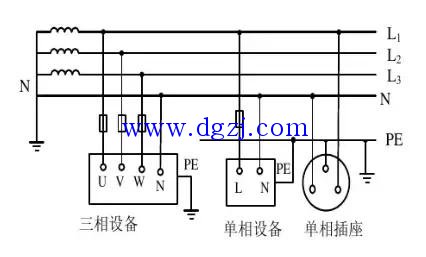

TT系統接線圖如圖所示。
圖 TT系統接線圖
TT系統的主要優點是：
1）能抑制高壓線與低壓線搭連或配變高低壓繞組間絕緣擊穿時低壓電網出現的過電壓。
2）對低壓電網的雷擊過電壓有一定的泄漏能力。
3）與低壓電器外殼不接地相比，在電器發生碰殼事故時，可降低外殼的對地電壓，因而可減輕人身觸電危害程度。
4）由于單相接地時接地電流比較大，可使保護裝置（漏電保護器）可靠動作，及時切除故障。
TT系統的主要缺點是：
1）低、高壓線路雷擊時，配變可能發生正、逆變換過電壓。
2）低壓電器外殼接地的保護效果不及IT系統。
3）當電氣設備的金屬外殼帶電（相線碰殼或設備絕緣損壞而漏電）時，由于有接地保護，可以大大減少觸電的危險性。但是，低壓斷路器（自動開關）不一定能跳閘，造成漏電設備的外殼對地電壓高于安全電壓，屬于危險電壓。
4）當漏電電流比較小時，即使有熔斷器也不一定能熔斷，所以還需要漏電保護器作保護，因此TT系統難以推廣。
5）TT系統接地裝置耗用鋼材多，而且難以回收、費工時、費料。
TT系統的應用
TT系統由于接地裝置就在設備附近，因此PE線斷線的幾率小，且容易被發現。
TT系統設備在正常運行時外殼不帶電，故障時外殼高電位不會沿PE線傳遞至全系統。因此，TT系統適用于對電壓敏感的數據處理設備及精密電子設備進行供電，在存在爆炸與火災隱患等危險性場所應用有優勢。
TT系統能大幅降低漏電設備上的故障電壓，但一般不能降低到安全范圍內。因此，采用TT系統必須裝設漏電保護裝置或過電流保護裝置，并優先采用前者。
TT系統主要用于低壓用戶，即用于未裝備配電變壓器，從外面引進低壓電源的小型用戶。
