近日，工信部公布了《國家工業節能技術應用指南與案例（2017）》，以下是案例的技術原理、工藝流程、應用及發展前景。

（一）串聯式連續球磨機及球磨工藝

1.技術所屬領域及適用范圍

適用于建材行業原料球磨工藝。

2.技術原理及工藝

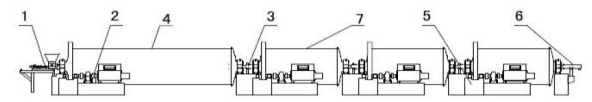

采用陶瓷原料預處理系統對原料進行分類破碎，使進入串聯式連續球磨機的物料粒度控制在 3mm以下，改善物料的易磨性；采用高壓電機齒輪傳動，減少電損耗，通過一組串聯的連續球磨機實現陶瓷原料連續式生產工藝，從而提高球磨系統的能效。串聯式連續球磨機示意圖如下：

1、獨立給料機 2、高壓電機齒輪傳動系統 3、串聯加球裝置 4、串聯式連續球磨機的一級球磨罐 5、基礎 6、提流出料裝置 7、串聯式連續球磨機的二級球磨罐。

3.應用案例

2014 年 11 月，淄博唯能陶瓷有限公司原料車間球磨系統節能改造項目，建設周期 4 個月，技術提供單位為山東鼎匯能科技股份有限公司。項目設備投資 1200 萬元，建成年處理陶瓷原料 36 萬噸產能的串聯式連續球磨機系統；實現綜合節能 4900tce/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，隨著我國建筑陶瓷行業的產業升級，應用推廣比例由目前的 1%可逐步提高到 10%，按 10%左右的建筑陶瓷企業應用此項技術及裝備，可實現節能量 7.26 萬tce/a，減排CO2 19.1 萬t/a。

（二）大規格陶瓷薄板生產技術及裝備

1.技術所屬領域及適用范圍

適用于建材行業陶瓷磚的生產加工。

2.技術原理及工藝

采用萬噸級自動液壓壓磚機將陶瓷原料壓制成陶瓷薄板坯體，裝飾表面后，在超寬體節能輥道窯中燒制成型，再經拋光線深加工后包裝成型。生產的大規格陶瓷薄板厚度是傳統陶瓷磚的 1/3，節約原材料超過 50%，整體節能超過 40%，SO2、CO2 等減排近 20-30%。

3.應用案例

2010 年 3 月，蒙娜麗莎集團股份有限公司傳統陶瓷生產技術改造項目，建設周期 5 個月，投資回收期 1.5 年，技術提供單位為廣東科達潔能股份有限公司。設備投入 1900 多萬元，建成規模 100 萬平米的大規格陶瓷薄板生產線；實現耗電量降至 4.6kwh/O，較改造前節約 20.83%；需水量降至65.71kg/O，較改造前節約 63.20%；綜合能耗降至 3.85 tce/O，較改造前節約 42.96%。

4.未來五年推廣前景及節能減排潛力

預計未來五年，應用推廣比例能夠達到 11%左右，可實現節約陶土資源約 3 億噸（相當于 2015 年全行業的陶瓷原

料使用量）、綜合節能 3000 萬tce/a、減排粉塵 3 萬t/a、SO2 2萬t/a、NOx 8 萬t/a。

（三）節能隔音真空玻璃技術

1.技術所屬領域及適用范圍

適用于光伏建筑領域隔冷熱隔音玻璃的生產加工。

2.技術原理及工藝

利用保溫瓶原理和顯像管技術，將平板玻璃與Low-E玻璃四周熔封，中間用微小支撐物間隔 0.1mm-0.2mm，將間隙抽真空達到 10-4Pa。實現了良好的保溫絕熱和隔音功能，傳熱系數低至 0.5 W/m2K以下、隔音量大于 36dB，且隔熱保溫性能不受安裝角度影響。

3.應用案例

青島大榮置業中心恒溫恒濕寫字樓外墻玻璃安裝項目，該建筑是住建部“建筑節能與可再生能源利用示范工程”，建設周期 3 個月，真空玻璃使用量 7000 O。技術提供單位為青島新亨達真空玻璃技術有限公司。項目投入 140 萬元，建設完成后，相對于使用Low-E中空玻璃，實現節電 35 萬kWh/a，節能 113tce/a，減排CO2 300t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，真空玻璃市場將達到 750 萬m2，應用推廣比例達到 5%，可形成節能 12 萬tce/a，減排CO2 32.3 萬t/a。

（四）磁鐵礦用高壓輥磨機選礦技術

1.技術所屬領域及適用范圍

適用于磁鐵礦選礦領域。

2.技術原理及工藝

采用高壓輥磨機工藝，將礦石反復破碎和磁選并不斷將粗粒尾礦排出，最終將礦石破碎到 1mm以下。而顆粒尾礦則以廢石的形式堆存，不占用尾礦庫，提高堆存的穩定可靠性，大幅減少安全隱患。節省尾礦庫達 70%，節省占地和投資；

與傳統的選礦工藝相比，節約 30%～50%的電耗。工藝流程如下：

3.應用案例

福建省德化鑫陽礦業有限公司超細碎高效預選技改工程項目，年處理礦石量 150 萬噸，年產精粉 70 萬噸，采用高壓輥磨機替代原有 3 段破碎工藝。節能改造后粉磨系統綜合平均電耗由原來的 21kwh/t 降至 16kwh/t，節能 23.8%。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比列可提高至 30%，每年投入使用100 臺左右高壓輥磨機，可形成節能 420 萬tce/a。

（五）陶瓷納米纖維保溫技術

1.技術所屬領域及適用范圍

適用于保溫保冷絕熱工程領域。

2.技術原理及工藝

陶瓷納米纖維保溫技術是以玻璃纖維和陶瓷纖維等多種纖維為骨架，采用膠體法和超臨界強化工藝將陶瓷材料制備成為納米級材料，粒徑小于 40nm（空氣分子團自由行程約為 70nm）的陶瓷粉體占 98%以上，形成真空結構，從而絕冷熱保溫。陶瓷納米纖維制備工藝如下：

陶瓷組分溶于醇類―化學法凝膠―強化脫水―超臨界物理強化。

3.應用案例

燕山石化中壓蒸汽管線隔熱項目。技術提供單位為北京兆信綠能科技有限公司。項目總投資約 350 萬元人民幣，投資回收期 2.8 年；3.5MPa蒸汽管線長 1350 米，全部采用 50mm厚陶瓷納米纖維保溫結構替換 250mm厚原保溫結構。實現節約蒸汽量 8288.13t/a，綜合節能 926.1tce/a，減排CO2 約2445t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比例達到 10%，預計投資額約 50

6億元人民幣，可形成綜合節能量 132 萬tce/a，減排CO2 約 349萬t/a。

（六）碳纖維復合材料耐腐蝕泵節能技術

1.技術所屬領域及適用范圍

適用于還原性腐蝕性介質的輸送領域。

2.技術原理及工藝

泵體、葉輪均采用碳纖維增強樹脂基材料，材料的強度高、重量輕，可實現比金屬泵更好的水力模型及更低的價格、比塑料泵具有更好的耐腐蝕性及 3 倍以上的使用壽命；采用模壓熱固化成型，線膨脹率低，泵體、葉輪表面光潔度高、同心度好，減少了泵內介質的運行阻力，同時采用 6 葉片設計，效率比金屬泵高 2%-5%，比塑料泵提升 40%左右。工藝路線如下：

模具-料片剪裁-鋪貼-預成型-熱固化-脫模-檢驗-入庫

3.應用案例

2013 年侯馬北銅銅業有限公司空塔、填料塔設備凈化系統項目，項目投資 40 萬元，建設期 2 個月，技術提供單位為大連富鼎碳素裝備有限公司。將整個硫酸車間凈化系統的泵全部換成碳纖維泵，實現綜合節能 194tce/a ，減排CO2 463t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比例達到 20%，10000 臺左右碳纖維復合材料耐腐蝕泵投入使用，可形成綜合節能 8.85 萬tce/a,

減排CO2 23.15 萬t/a。

（七）高效降膜式蒸發設備節能技術

1.技術所屬領域及適用范圍

適用于化工行業乙二醇、乙醇胺、己內酰胺、聚碳酸脂、腈綸、氯堿等的生產工藝。

2.技術原理及工藝

高效降膜式蒸發器（再沸器）管箱采用單級或多級結構的液體分布盤，使液位更穩定、液體分布更均勻。（如右圖所示）采用旋流式分布器定位內部換熱管，避免出現換熱管內偏流、干點等現象，保證了液膜的穩定、均勻分布。換熱管可采用光管，也可采用外表面縱槽管，管外也可以傳熱強化。與普通換熱器相比較，傳熱效率提高 40%，減少蒸汽用量 30%，使用周期內可免清洗。

3.應用案例

上海石化乙二醇裝置降膜式再沸器節能技術改造項目，項目投資額 240 萬元，投資回收期為 0.74 年，技術提供單位為華東理工大學。對上海石化乙二醇裝置精制工段乙二醇、二乙二醇、多乙二醇塔底，三臺傳統再沸器進行了技術改造，實現節約蒸汽 27200t/a，蒸汽用量減少 30%以上，實現節能2638 tce/a，減排量CO2 6965t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比例達到 30%，30套高效降膜式蒸發器設備投入使用，可實現節能量 31.2 萬tce/a，減排量CO2 82.4 萬t/a。

（八）含納米添加劑的節能環保潤滑油

1.技術所屬領域及適用范圍

適用于潤滑油性能優化。

2.技術原理及工藝

潤滑油中的納米添加劑可使發動機摩擦系數降低，減少發動機功率內耗，增大有效功率；多種納米添加劑具有極佳的自動填充修復功能（填充凹凸不平金屬表面），可增強發動機氣缸密封性，使氣缸竄氣和氣缸壓力損失得到最大限度的控制，使燃燒更為充分，發動機額定功率得以充分發揮。根據實驗數據測算，可提高內燃機效率 4%左右，節能減排效果明顯。

3.應用案例

山東小松油品有限公司潤滑油生產工藝改進項目，項目投資額 1500 萬元，建設周期 1 年，技術提供單位為山東源根石油化工有限公司。對添加劑調和系統進行技術改造，將傳統機械攪拌改造為國際領先的脈沖調和系統，實現年產含納米添加劑的潤滑油 1.5 萬噸。按照全做內燃機潤滑油來測算，節能率 4%，可實現年節能量 5.5 萬tce/a，減排CO2 14.5萬t/a，降低尾氣排放CO下降 59.1%，HC下降 39.3%。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比例達到 10%，節能環保潤滑油年需求量 40 萬噸/年，可形成節能 172 萬tce/a，減排CO2 455萬t/a。

（九）蓄熱式電石生產新工藝

1.技術所屬領域及適用范圍

適用于電石生產行業。

2.技術原理及工藝

通過耦合預熱爐熱解技術和電石生產技術，降低原料成本，提高電石生產速率；采用高效熱解技術提取中低階煤中的油氣產品，提高工藝的經濟性；熱解產生的高溫固體球團攜帶顯熱直接輸送至電石爐，充分利用熱解固體的顯熱，降低電石生產的電耗。工藝流程如下：

3.應用案例

內蒙古港原化工有限公司 6×33MVA電石爐技改年產 1億Nm3LNG項目，主要設備投資 16044 萬元，建設期 1 年，技術提供單位為神霧環保技術股份有限公司。改造 42 萬t/a電石-1 億Nm3/a LNG生產線，改造完成后，電石生產電耗

2819.3 kWh/t，與改造前相比節電 707.8 kWh/t，可實現節能1057.5 萬tce/a，減排CO2 2791.8 萬t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比例達到 36%，將推廣到 2000 萬噸/年的電石生產線應用，可形成節能 470 萬tec/a，減排CO2 1240 萬t/a。

（十）熱風爐優化控制技術

1.技術所屬領域及適用范圍

適用于鋼鐵行業高爐的熱風爐優化控制。

2.技術原理及工藝

通過采集處理溫度、流量、壓力和閥位等工藝參數，建立各熱風爐工藝特點數據庫；適時判斷不同的參數變化和燒爐情況，利用模糊控制、人工智能和專家系統等控制技術，自動計算出最佳空燃比，配合人機界面和數據庫對燒爐控制參數進行修改維護，實現燒爐全過程（強化燃燒、蓄熱期和減燒期）自動優化控制，綜合節能率 5%以上。

3.應用案例

山東德州永鋒鋼鐵 4 號高爐熱風爐優化控制系統，技術提供單位為南京南瑞繼保電氣有限公司，項目投資額 150 萬，建設期 1 個月，投資回收周期 2.2 個月，更換 1080m3的高爐熱風爐的煤氣流量計和空氣流量計，增加 1 套熱風爐優化控制系統，更換后可實現綜合節能 4710tce/a，減排SO2 77.7t/a，CO2 11775t/a，NOx 73.5t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，推廣比例達到 10%，約 300 套此項技術投入應用，可形成節能 141 萬tce/a，減排CO2 353 萬t/a。

（十一）焦?fàn)t上升管荒煤氣顯熱回收利用技術

1.技術所屬領域及適用范圍

適用于鋼鐵、焦化等行業焦?fàn)t荒煤氣余熱回收工藝。

2.技術原理及工藝

通過上升管換熱器結構設計，采用納米導熱材料導熱和焦油附著，采用耐高溫耐腐蝕合金材料防止荒煤氣腐蝕，采用特殊的幾何結構保證換熱和穩定運行有機結合，將焦?fàn)t荒煤氣利用上升管換熱器和除鹽水進行熱交換，產生飽和蒸汽，將荒煤氣的部分顯熱回收利用。工藝流程圖如下：

3.應用案例

河鋼集團邯鄲分公司焦化廠 5#、6#焦?fàn)t荒煤氣顯熱回收利用工程，技術提供單位為北京動力源科技股份有限公司和常州江南冶金科技有限公司，項目投資額 2800 萬元，建設期 12 個月，投資回收期約 3.5 年。新建余熱利用系統和設備，用 90 個上升管換熱器替換原有上升管，并配套建設汽包、水泵、管路及控制系統。實現綜合節能 8569tce/a，減排CO2 22625t/a。

4.未來五年推廣前景及節能減排潛力

預計未來五年，焦化行業推廣比例可達 35%，項目總投資可達 50 億元，可形成綜合節能 185 萬tce/a，減排CO2 488萬t/a。
