　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種水表檢定設備

2017-10-20 11:41:31 · 中國儀表網 閱讀：296
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種水表檢定設備
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種水表檢定設備。該專利由濟南三宇儀表設備有限公司申請，并于2017年10月17日獲得授權公告。

　　內容說明

　　本實用新型涉及自來水設施領域，特別涉及一種水表檢定設備。

　　發明背景

　　水表出廠前需要計量的精確度進行檢定，水表檢定設備不僅便于計量行政部門對制造、修理的計量器具的質量進行監督檢查；保證出廠水表的精確性；維護用戶的切身利益，還能順應公共事業網絡化、智能化的發展趨勢；提供靈活性高、擴展能力強的表具；有效的滿足自來水公司和行業的管理要求，但目前的水表檢定裝置普遍存在著受環境溫度影響影響大、結構復雜、精確度差的問題，還有很大改進空間。

　　為此，申請人于2016年5月30日申請了申請?zhí)枮?016205037079、專利名稱為“一種水表檢定裝置”的實用新型專利，并獲得了實用新型專利權，該專利基本上解決了上述問題，但仍存在著水表內氣泡清理不干凈、導流管安裝固定不方便的問題。

　　發明內容

　　本實用新型為了彌補現有技術的缺陷，提供了一種可以徹底清理干凈水表內氣泡的水表檢定設備。

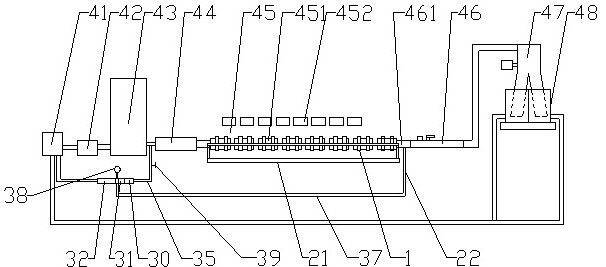

圖為本實用新型的主視結構示意圖


　　本實用新型是通過如下技術方案實現的：一種水表檢定設備，包括水箱、穩壓罐、夾表器、檢測平臺和流量調節管路，檢測平臺包括采集器，流量調節管路包括第一四通，其特征是，從穩壓罐和夾表器之間的管路上接出一根帶開關的分水管，分水管的另一端與水箱連接，在分水管上設有真空發生器，所述真空發生器包括依次螺紋連接的進水管、連接管和出水管，所述進水管包括直筒段和圓錐段，圓錐段位于連接管內，所述出水管內設有內管，內管的內徑等于圓錐段的內徑，圓錐段的出口處與內管的進口之間留有縫隙，所述圓錐段出口處的內徑與內管的長度之比為1:17-18 .5；所述連接管上設有兩個連接孔，其中一個連接孔連接壓力表，另一個連接孔通過抽氣管連接到第一四通上。

　　所述檢測平臺還包括固定架，所述固定架包括支架和若干圓環，所述支架為由四根橫向桿組成的凹槽型結構，其中下面的兩根橫向桿通過若干連接桿連接，上面的橫向桿與下面的橫向桿之間通過立桿連接，上面的兩個橫向桿分別向內設有橫向板，橫向板內側設有縱向板，所述橫向板和縱向板組成T形，所述圓環內部的圓孔能容導流管穿過，在圓環上設有對稱的兩個導槽，所述導槽的開口朝外，所述縱向板位于導槽內。所述導槽的邊沿分別朝向槽體方向折彎形成凸緣。所述圓錐段出口處的內徑與內管的長度之比為9:160。所述采集器采用的是攝像頭。

　　本實用新型的有益效果是：1、本實用新型由于設置了由直筒段和圓錐段組成的進水管，當水流流經圓錐段時，由于出口變細，當水流噴出并進入內管時，在圓錐段和內管之間的縫隙處就會產生負壓，從而通過連接孔處連接的抽氣管將待測表內的空氣全部抽走，方便、快捷又徹底，使得水表的檢定更準確，更安全。 2、本實用新型由于設置了固定架，能夠很方便地將圓環套在導流管上，支架和若

　　干圓環對眾多的導流管起到固定作用，一根導流管配兩個本實用新型，則固定更可靠，牢固。3、本實用新型通過攝像頭采集圖像，圖像更清晰，更精確。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[實用新型] 一種水表檢定設備.pdf
