  創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能電能表的檢測系統

2017-10-24 16:42:06 · 中國儀表網 閱讀:268
  創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能電能表的檢測系統
  創意無極限,儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能電能表的檢測系統。該專利由國家電網公司申請,并于2017年10月20日獲得授權公告。

  內容說明

  本發明涉及電子產品的檢測領域,尤指一種智能電能表的檢測系統。

  發明背景

  目前,帶有公網無線通信模塊的智能電能表需求量大,它不僅具備表計的計量特性,還具備采集終端的功能,該款表計通過公網無線通信模塊可以直接訪問主站,可與用電信息采集系統主站直接通信,費用比采集終端低。

  但是,實驗室對該樣品與主站通信的實驗項目開展局限性較大,是因?yàn)樵摽钪悄茈娔鼙砉W(wǎng)無線通信模塊目前僅有天線接口,而無測試接口,自動校驗臺無法開展該款電能表的終端功能檢測工作,在每次檢測時,需要人工搭建實驗環境測試,例如給它通電,引入天線,設置相應的主站地址、端口、APN參數后,方可登陸主站;再利用主站,對它發送指令進行測試,人為判斷測試結果。

  若樣品較多并且同時測試時,測試人員無法同時觀察每一樣品,導致每一樣品的測試條件不同,影響檢測結論;若樣品較多并且逐一測試時,會影響工作進度;綜上所述,現有的智能電表測試方法弊端因素較多。

  發明內容

  為了克服現有的智能電表測試方法弊端因素,且保證檢測效率及檢測結果,本發明構建了一種智能電能表的檢測系統。

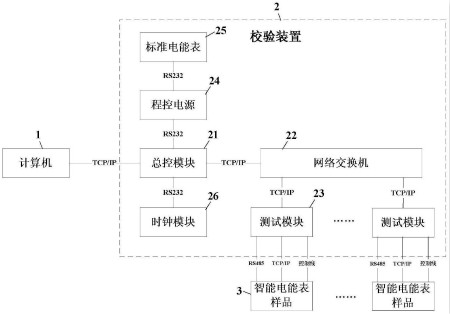

圖為本發明實施例的智能電能表的檢測系統的具體結構示意圖


  本發明提出了一種智能電能表的檢測系統,該系統用于檢測智能電能表3的功能,包括:計算機1、校驗裝置2;其中,智能電能表3上設置有以太網接口、RS485通訊接口、控制接口;校驗裝置2的以太網線可插入該接口,實現測試功能。

  校驗裝置2通過以太網線與計算機1連接,通過以太網線、RS485線、控制線與智能電能表3連接,用于采集智能電能表3的工作數據,并發送至計算機1;計算機1用于接收并處理智能電能表3的工作數據。在本實施例中,計算機1還用于生成一外部控制指令并發送至校驗裝置2;校驗裝置2根據外部控制指令控制智能電能表3的工作狀態。

  校驗裝置2包括:總控模塊21、網絡交換機22、測試模塊23;其中,總控模塊21通過以太網線與計算機1連接,網絡交換機22通過以太網線與總控模塊21、測試模塊23連接,測試模塊23通過以太網線、RS485線、控制線與智能電能表3連接;總控模塊21用于接收外部控制指令,對其進行協議轉換后生成控制數據并發送至網絡交換機22;網絡交換機22用于將控制數據發送至測試模塊23;測試模塊23用于控制智能電能表3的工作狀態,并采集智能電能表3的工作數據。

  該模塊核心為ARM微控制器,可實現與待測樣品(智能電能表23)的通信、數據采集、控制等。

  本發明提出的智能電能表的檢測系統實現了自動化檢測智能電能表樣品,可同時檢測多個待測樣品,減少人力投入,提高了檢測效率并且避免了人為因素的干預,確保了檢測結果的準確性。

  如需進一步了解,請下載該專利完整說明書。

  更多儀表技術專利最新動態,請持續關注
相關資料下載:[發明授權] 一種智能電能表的檢測系統.pdf
