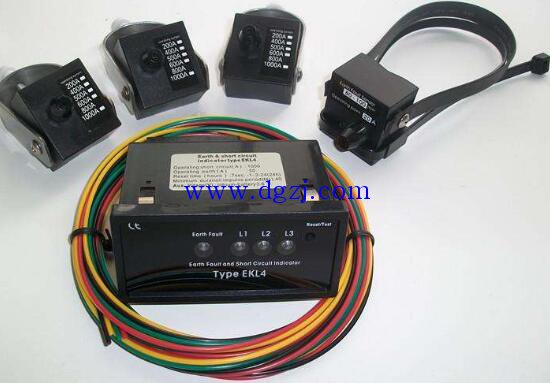

電纜故障指示器由傳感器和顯示器兩部分組成，傳感器負責探測電纜通過的電流，顯示器負責對傳感器傳送來的電流信息進行判斷及做出故障指示動作?！　?br /> 正常情況下，故障指示器不動作，故障指示燈不亮。當通過電纜的電流達到故障指示器設定的故障電流值時，顯示器會對由傳感器傳來的電流進行判斷，如果過電流持續不到100～200 ms，則此電流可能是電機起動等因素引起的瞬間起動過電流，不是故障電流，因此顯示器不動作。如果過電流持續超過100～200 ms，則判斷為故障電流，顯示器動作，指示燈閃爍顯示。顯示器動作后再作一次判斷，如果2 s內電纜電流已恢復正常，說明上級開關重合閘成功，故障點已被排除，恢復正常供電狀態，顯示器回復初始狀態，指示燈熄滅。如果2 s內電纜電流消失，說明故障已引發上級開關跳閘而導致電纜失壓，則確定為故障，顯示器保持動作，指示燈繼續閃爍，直到達到預設的時間限值或受到人工手動復位為止。

　　電纜故障指示器是能夠根據電網線路中電壓、電流的變化來對電網運行故障進行智能定位、判斷以及檢測的一種重要設備儀器，主要在6－35KV的環網柜、分接箱、箱變等電纜系統中使用。
　　電力網絡中發生短路，線路中的電流值會瞬間突然發生變化，這時的故障電流通過指示器，會觸動指示器的閃光或者翻牌動作，非故障電流并不影響其正常顯示。與此同時，故障指示器大部分都具備自動延時復位功能，當故障排除之后，電力輸送功能恢復，故障指示器就會自動復位，并為下次檢測做準備，使日常的電網維護檢測更快捷方便。
　　目前電力網絡輸送中，最容易發生的故障是單相接地和相間短路這兩類，所以故障指示器的設計也是根據這來設定的。相間短路是輸送線路的三相或者兩相之間相互接觸，導致線路短路發生故障。當相間發生短路時，線路中的瞬間電流突然變大，形成電流突躍，而故障指示器內部對電流突變值進行相應的設定，電流變化量一旦超過了設定值，指示器就會顯示出和它對應的故障信號。對于單相接地的原理和判斷依據就目前而言，使用最多的是零序電流幅值法，指的是在中性點不直接接地的配電網絡中采集暫時的電壓、電流等數據值，然后采用電壓的基波或高次諧波和穩態零序電流對采集的數據進行進一步的分析和計算，從而對線路中的電流電壓值進行判定，顯示翻牌或者亮燈，就是故障電纜，反之指示器無變化。
