　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種低溫閥門多功能自動性能測試裝置

2017-10-25 10:41:29 · 中國儀表網 閱讀：255
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種低溫閥門多功能自動性能測試裝置
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種低溫閥門多功能自動性能測試裝置。該專利由上海上冶閥門制造有限公司申請，并于2017年10月20日獲得授權公告。

　　內容說明

　　本發明涉及閥門測試與性能檢測，尤其是涉及一種低溫閥門多功能自動性能測試裝置，可以進行低溫閥門性能測試及質量檢驗。

　　發明背景

　　閥門質量的好壞直接影響到成品包裝的密封與泄漏性能，所以其質量成為閥門使用與制造企業關注的重點，閥門型式試驗主要是對閥門在低溫(-198℃～50℃) 狀態下的自由開關次數、閥門泄漏及開關參數的測試和評價。其測試系統主要以閥體、閥蓋的溫度，泄漏及閥門進出口壓力、開關次數、開關扭矩及泄漏檢測為主。通過對這些參數的自動采集然后由計算機進行數據處理，最后作出閥門型式試驗結論報告。

　　低溫閥門測試技術是低溫閥門制造關鍵技術之一。國內閥門制造行業規模上已經處在國際前列，是閥門制造大國。但在閥門生產技術上同發達國家有較大差距，特別是特種閥門，高低溫閥門、精密調節閥門，生產、測試技術上還存在較大差距，一些特種行業，鋼鐵、化工、石油天然氣行業應用的特種閥門絕大部分仍然是進口閥門，本發明低溫閥門多功能自動性能測試裝置不僅可以應用到低溫閥門，也可以推廣到其它相似的應用場合，具有推廣意義。

　　發明內容

　　本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種低溫閥門多功能自動性能測試裝置。

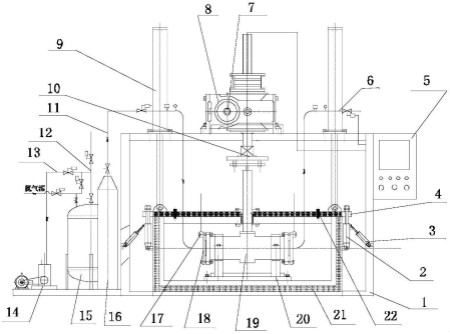

圖為本發明結構示意圖


　　本發明的目的可以通過以下技術方案來實現：一種低溫閥門多功能自動性能測試裝置，其特征在于，包括低溫箱閥門系統：包括壓力傳感器17、連接法蘭18、待測試閥門19、可調試閥門安裝座20、低溫箱21，所述的待測試閥門19通過可調試閥門安裝座20安裝在低溫箱21內，且在待測試閥門19兩側安裝有連接進氣管路和出氣管路的連接法蘭18，以及檢測氣體壓力的壓力傳感器17；上蓋操作系統：包括機架1、上蓋鎖緊氣缸2、鎖緊位置移動氣缸3、上蓋4、上蓋提升壓緊氣缸9，所述的低溫箱21設置在機架1上，所述的上蓋4為低溫箱 21上蓋，所述的機架1與低溫箱21的側面安裝上蓋鎖緊氣缸2和鎖緊位置移動氣缸3，所述的上蓋4和機架1之間安裝上蓋提升壓緊氣缸9；實現上蓋4在計算機控制下實現升起和關閉，并與配合上蓋鎖緊氣缸2實現上蓋的密封壓緊。

　　閥桿操作機構：包括電機編碼器7、升降式減速機8、扭矩傳感器10，所述的升降式減速機8連接待測試閥門19的閥桿，并在升降式減速機8的驅動電機上安裝電機編碼器7、在輸出軸上安裝扭矩傳感器10；可以在操作過程中根據閥門的型號確定輸出軸的長度適應閥門型號的要求，可以根據閥門閥桿旋轉過程中的長度變化進行跟蹤調整，可以自動開啟閥門；測試閥門的開啟力矩、進行閥門開啟壽命測試。

　　測試氮?dú)庀到y(tǒng)：包括檢測氮?dú)夤?6、進氣管路11、出氣管路6，所述的檢測氮?dú)夤?6通過進氣管路11連接待測試閥門19一端，所述的出氣管路6連接待測試閥門19另一端。

　　低溫冷液系統罐：包括沖洗及冷液吸收管路12、抽氣管路13、真空泵14、低溫液罐15、工藝孔塞22，所述的沖洗及冷液吸收管路12和抽氣管路13分別連接在低溫液罐15上，所述的真空泵14連接抽氣管路13，所述的工藝孔塞22設置在上蓋4上。

　　計算機控制裝置5：分別連接氮?dú)庠?、低溫液?5、上蓋操作系統、閥桿操作機構和測試氮?dú)庀到y(tǒng)，并輸出檢測結果。

　　本發明有益效果是：(1)、實現了低溫箱蓋的自動打開和封閉。(2)、實現了閥桿的自動操作同時測量扭矩。(3)、實現了低溫環境下法蘭鎖緊螺栓鎖緊力的監控和測量。(4)、實現了一機多用，測量多個指標。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 一種低溫閥門多功能自動性能測試裝置.pdf
