　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——磁力止推軸承閥門
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——磁力止推軸承閥門。該專利由岳陽東方自控工程設備有限公司申請，并于2017年10月24日獲得授權公告。

　　內容說明

　　本發明涉及液壓元件技術領域，尤其是涉及一種磁力止推軸承閥門。

　　發明背景

　　固定球球閥是工業應用最為廣泛的閥門之一。在固定球球閥中，閥芯具有閥桿、支撐軸，二者被固定在閥體上，閥芯位置固定，流體壓力不能使它產生位移。閥芯兩側是閥座，閥座借助于彈簧和流體的推力壓向閥芯，建立密封比壓。

　　這種閥門的主要功能是切斷或接通管道中的流體通道，借助手柄或驅動裝置在閥桿上施加一定的轉矩并傳給閥芯，使它旋轉90度，閥芯的通孔與閥體通道中心線重合或垂直，以實現閥門全開或全關的動作。

　　閥桿上的轉矩由多部分構成，其中包括閥桿與止推軸承間的摩擦轉矩。閥體內部壓力高于環境壓力，所以在閥桿上產生向外的推力，為防止閥桿受此推力而飛出，在閥桿上設計有臺肩，臺肩上部設置止推軸承，止推軸承由填料函限制其向外的軸向移動。

　　閥桿在流體壓力作用下，其臺肩緊貼并壓緊止推軸承端面，當閥桿旋轉時就產生了摩擦轉矩，閥門公稱壓力(閥門公稱壓力用來表示閥門在基準溫度下的耐壓強度的物理量)越大，摩擦轉矩就越大，由于摩擦力大，經常發生閥桿臺肩、止推軸承和填料函燒結，一旦發生燒結，閥門就不能轉動工作。

　　如何最大限度地減少這種有害的摩擦轉矩，成為本領域技術人員需要解決的技術問題。

　　發明內容

　　本發明的目的在于提供一種磁力止推軸承閥門，以解決現有閥門中的閥桿在轉動時所受摩擦力矩大的技術問題。

　　本發明提供一種磁力止推軸承閥門，包括：閥體、設置于所述閥體內的閥芯以及與所述閥芯固定連接以帶動所述閥芯轉動的閥桿；其中，所述閥桿上設有活動磁鐵，所述閥體上設有固定磁鐵；所述固定磁鐵相對設置于所述活動磁鐵的遠離所述閥芯的一側，并且所述固定磁鐵與所述活動磁鐵的彼此靠近的端面極性相同，所述固定磁鐵與所述活動磁鐵產生磁性斥力，以對所述閥桿施加朝向所述閥芯的推力。

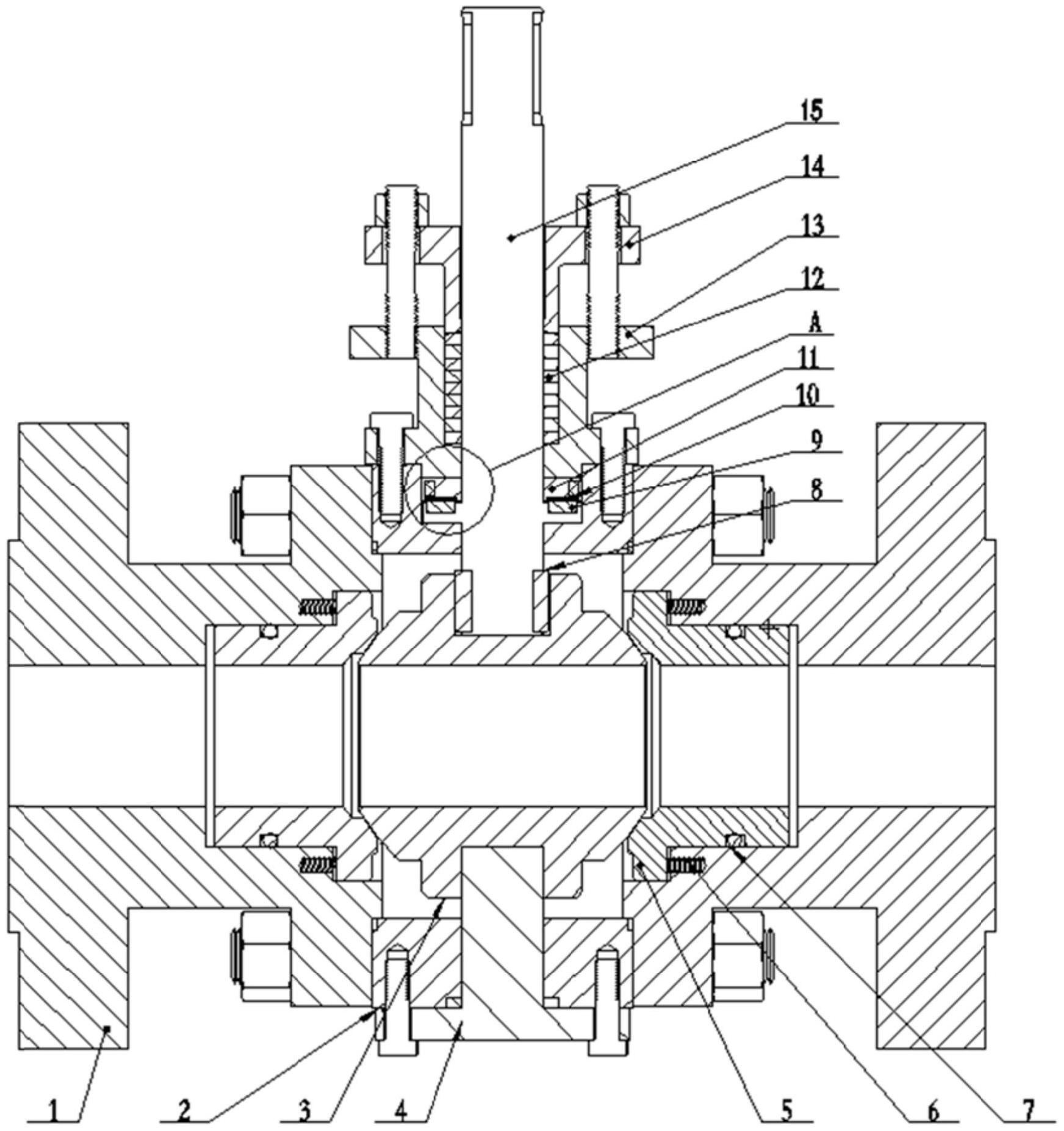

圖為本發明一種實施例提供的磁力止推軸承閥門的結構示意圖


　　進一步地，所述閥桿上設有凹槽，所述凹槽的延伸方向與所述閥桿的長度方向垂直，所述活動磁鐵插入所述凹槽中。所述閥體的一端設有填料函，所述填料函的底部與所述閥體一端共同形成凹槽；所述閥桿上設有向外凸起的臺肩，所述臺肩位于所述凹槽中。進一步地，所述活動磁鐵嵌入所述臺肩中；所述固定磁鐵安裝于所述填料函的底部。

　　進一步地，所述固定磁鐵為永磁鐵或者電磁鐵。所述活動磁鐵為永磁鐵或者電磁鐵。所述固定磁鐵與所述活動磁鐵的彼此靠近的端面上均設有耐磨合金層。所述固定磁鐵和活動磁鐵之間還設有無磁性的隔離片。所述固定磁鐵和所述活動磁鐵均為多個，多個所述固定磁鐵和多個所述活動磁鐵一一對應設置。所述磁力止推軸承閥門還包括與所述閥體固定連接的支撐軸，所述支撐軸和所述閥桿相對設置于所述閥芯的兩側；所述支撐軸與所述閥芯連接；在與所述閥桿的長度方向垂直的方向上，所述閥芯外還依次設有閥座和閥蓋；所述閥座和閥蓋之間設有閥座彈簧和密封圈。

　　本發明具有以下有益效果：(1)本發明提供的磁力止推軸承閥門包括固定磁鐵和活動磁鐵，其中，所述固定磁鐵相對設置于所述活動磁鐵的遠離所述閥芯的一側，并且所述固定磁鐵與所述活動磁鐵的彼此靠近的端面極性相同，根據電磁同性相斥的原理，固定磁鐵和活動磁鐵必然相互排斥產生磁性斥力，這種磁性斥力使得固定磁鐵對活動磁鐵產生朝向閥芯運動的推力，由于活動磁鐵設置于閥桿上，因此，這種磁性斥力也將帶動閥桿一起朝向閥芯運動，這種磁性斥力可至少部分抵消流體壓力對閥桿的推力，對公稱壓力小的閥門，此磁性斥力可以全部抵消流體壓力對閥桿的推力，這樣就減小了閥桿在轉動時所受的摩擦力矩，降低了磨損，延長了閥門零部件的使用壽命。

　　(2)上述磁性斥力的大小可根據需要設置，選擇強力永久磁鐵可提高該磁性斥力。

　　當該磁性斥力大于流體對閥桿的推力時，固定磁鐵和活動磁鐵之間有間隔，使得閥桿在轉動時幾乎不受到摩擦力矩，最大程度降低磨損。

　　(3)在本發明中，固定磁鐵具有止推軸承減小摩擦力矩的作用，同時又對閥桿產生朝向閥芯運動的推力從而進一步減小摩擦力矩，達到延長了閥桿等閥門零部件的使用壽命。

　　(4)本發明提供的磁力止推軸承閥門由于降低了閥桿在轉動時所受的摩擦力矩，因而避免了零部件相互燒結的故障。

　　(5)由于閥桿所受的摩擦扭矩減小，對帶驅動裝置的閥門，可以選用較小的驅動裝置來驅動閥桿旋轉，降低驅動裝置能源消耗，可使閥門操作靈活輕便。

　　(6)本發明提供的磁力止推軸承閥門結構簡單，設計巧妙，制造簡單，成本低，可廣泛應用于其他閥門類似結構，以及機械設備的類似裝置中。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 磁力止推軸承閥門.pdf
