　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種組合式電能表

2017-10-31 13:36:21 · 中國儀表網 閱讀：244
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種組合式電能表
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種組合式電能表。該專利由浙江永泰隆電子股份有限公司申請，并于2017年10月31日獲得授權公告。

　　內容說明

　　本實用新型涉及電能表技術領域，具體是涉及一種單組合式電能表。

　　發明背景

　　電能表的發展是由感應式電能表到電子式電能表，而且隨著科技發展，目前的電子式電能表已經向著多功能、數字化、網絡化、智能化的方向發展。

　　申請?zhí)枮?00710053579 .8的中國發明專利申請公開了一種可模塊化組裝的電能表，其包括：一電力線接入模塊，其包括相線接入組件和零線接入組件，其分別具有接入端和輸出端，所述的相線接入組件的接入端與電力線中的相線相連接，所述的零線接組件的接入端與所述的電力線中的零線相連接；至少一個模塊化電能計量器，所述的每一模塊化電能計量器具有相線接入端和零線接入端以及相線輸出端，用以計量每一用戶電力線的相線接入端和零線接入端輸出的電能值；所述的相線接入組件的輸出端與所述的相線接入端相連接，所述的相線輸出端與相線輸出線相連；所述的零線接入組件的輸出端與零線輸出線相連接，所述的零線輸出線的條數和相線輸出線的條數分別與所述的模塊化電能計量器個數相對應。該電能表雖然實現了模塊化，但是其底座空間布局不合理，為了安置電表內部的主板、電源板導致電表殼的體積過大并笨重，安裝時需要的空間也隨之變化，安裝時必須用螺絲固定電表下部，操作帶來不便。

　　發明內容

　　針對現有技術中存在的技術問題，本實用新型提供了一種組合式電能表，電能表具有主殼體和底板，主殼體與端鈕盒組合件采用插入式裝配方法組合裝配，電能表采用導軌式安裝，整體結構呈T型。這種單相導軌式多功能可更換端鈕盒組合件來實現，是針對現有的單相電表為了實現功能殼體的變化而多加工的不足，它提供的一種設計更合理、結構更緊湊、安裝更方便、可更換端鈕盒組合件來實現功能的電能表，該電能表在整體結構和產品性能上優于現有產品。

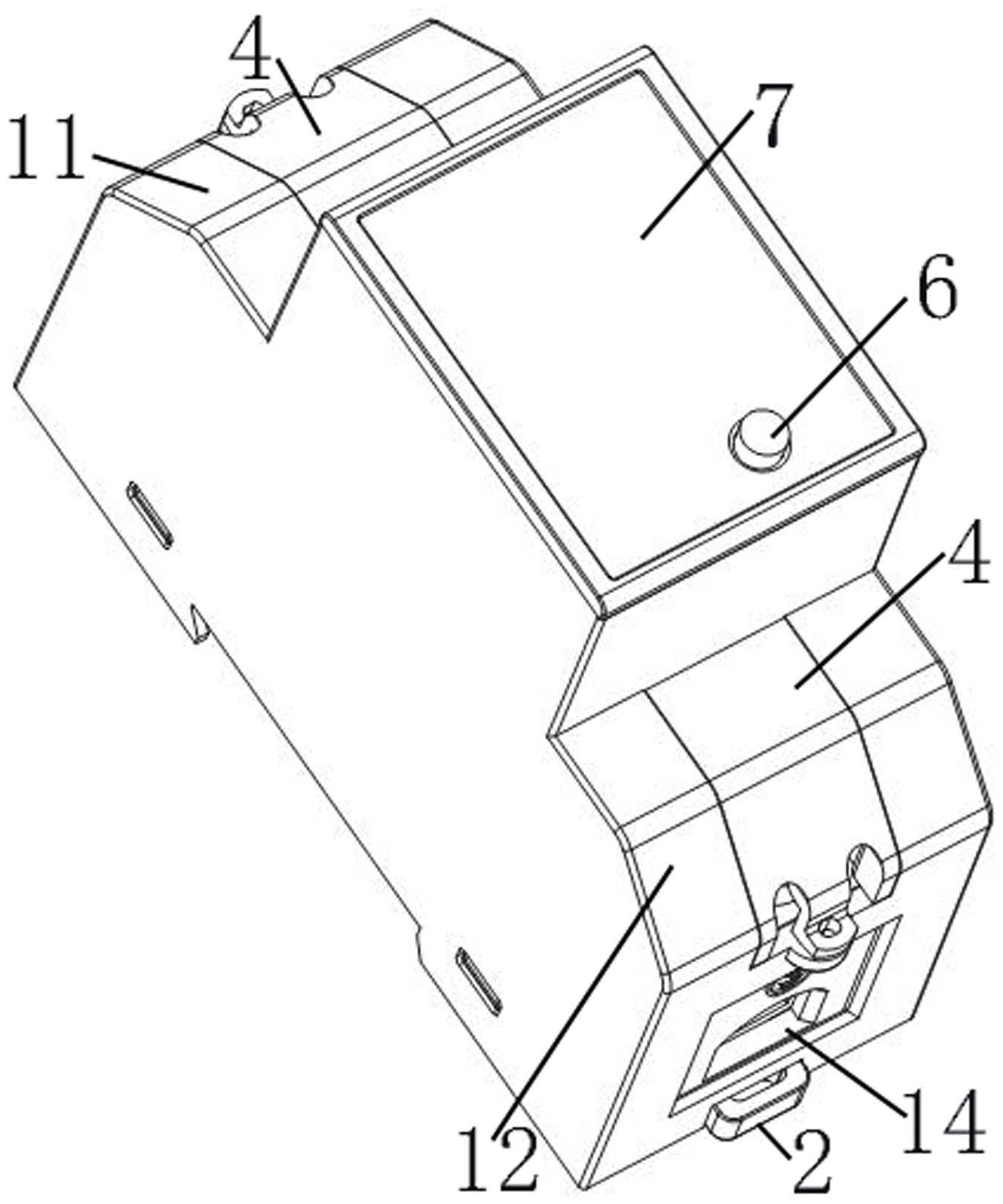

圖為按照本實用新型的組合式電能表的一優選實施例立體結構示意圖


　　為了實現上述目的，本實用新型的技術方案是：一種組合式電能表，包括端鈕盒組件、安裝在主殼體內的主板和電源板、扣接在主殼體上的底板，所述主殼體為T形結構，主殼體具有上殼體和下殼體，所述上殼體具有上卡槽，所述下殼體具有下卡槽，所述端鈕盒組件可拆卸地插入在主殼體的上卡槽和/或下卡槽內。

　　在上述任一技術方案中優選的是，在主殼體上設置有可拆卸的側蓋，數量為兩個。兩個側蓋分列處于所述主殼體的上殼體上和下殼體上。在側蓋上設置有與所述主殼體上的連接孔相互對應的通孔。所述端鈕盒組件具有接線螺釘、接線端子、電流銅條、以太網接口、RS485、SIM卡插座。

　　在上述任一技術方案中優選的是，所述主殼體的開口處具有與所述底板上的凸臺相互配合連接的接口。所述主殼體的頂部具有視窗，所述視窗采用板采用熱熔注塑成形，所述主殼體與所述視窗采用二次注塑成形的一體式結構。所述視窗為透明視窗，視窗上配有翻頁按鈕、顯示窗體及指示燈柱。所述主殼體采用ABS塑料或ABS塑料合金料制成。所述視窗采用透明的聚碳酸脂PC制成。所述底板的底部具有可容納掛鉤的凹槽。所述凹槽水平地開設在底板上。所述掛鉤可活動的插入在所述凹槽內并可活動的進行調節插入在凹槽內的長度。在所述視窗的下部，主殼體內置入有銘牌，所述銘牌通過主板托住。

　　與現有技術相比本實用新型的優點在于：該電能表的端鈕盒組件采用儀采用插入式裝配方法進行組合裝配，可隨意插入所要實現功能要求的端鈕盒組合件，其主殼體上可隨功能意向實現集中器、采集器和計量。電能表整體整體呈T型，積木式裝配組合。該電能表結構布局合理、功能全面、殼體整體體積小巧、外觀美觀新穎，可根據功能需要調配，可以省略模具加工并減低成本，產品安全性能高。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[實用新型] 一種組合式電能表.pdf
