　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能電能表電源模塊檢測方法及裝置。該專利由國家電網公司申請，并于2017年10月27日獲得授權公告。

　　內容說明

　　本發明涉及電力儀表技術領域，特別涉及一種智能電能表電源模塊檢測方法及裝置。

　　發明背景

　　目前我國對智能電能表需求數量很大。現在智能電能表內部，基本都采用模塊化設計思路，因此電源模塊是其中一個不可缺少的部分。隨著電源模塊的大量應用，電源模塊的可靠工作直接決定了智能電能表的可靠工作。然而，在生產過程中，對電源模塊的抽樣檢驗通常采用人工測試輸出電壓、調整負載，測試通過后便進行生產。

　　但是，現有技術中這種人工對電源模塊進行檢測的方式，至少存在如下技術問題：1、電源模塊作為智能電表中的關鍵器件，他關系到系統的穩定工作與正常的電量計量。采用在電表生產前人工檢測的做法，而且每個電源模塊的負載和過載的測試均有時間要求，所以在人工操作的情況下很難達到抽檢數量要求。2、由于采用人工抽檢的方法。所以每次只能測試1個電源模塊。這樣要達到要求的抽檢數量，需要的時間會比較多或者增加測試人手。增加了用人成本和時間成本。3、對電源模塊的測試是在常溫下進行的。無法實現在要求的全溫度范圍內對電源模塊進行測試。4、由于測試人員本身并不了解設計，所以只能測試出電源模塊不符合要求并記錄，并不能形成問題定位。這導致在維修的過程中需要重新對不符合出廠要求的電源模塊進行全面測試。增加了返修周期。

　　發明內容

　　為了解決現有技術中人工檢測電源模塊所導致的效率低下、成本高、問題無法定位等技術問題，本發明提出一種智能電能表電源模塊檢測方法及裝置。

　　一種智能電能表電源模塊檢測方法，同時對多個智能電能表的待測電源模塊進行檢測，針對任一待測電源模塊，包括：為接入的待測電源模塊提供輸入電壓；將待測電源模塊因輸入電壓所產生的輸出電壓加載到負載電路；采集負載電路中的電壓電流數據，并根據電壓電流數據檢測待測電源模塊的健康狀況。

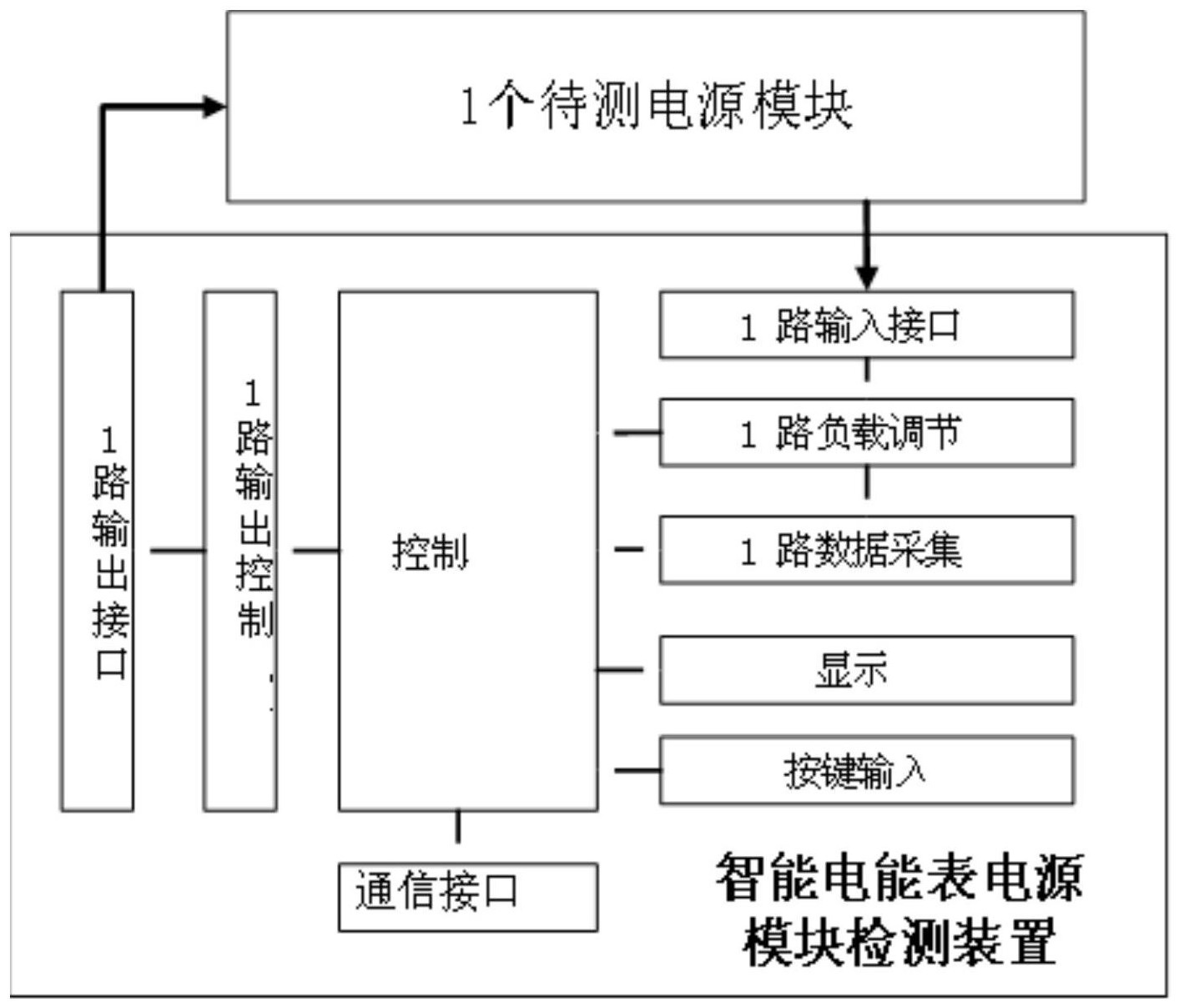

圖為本發明提供的一種智能電能表電源模塊檢測方法中單路控制原理示意圖

　　優選地，采集負載電路中的電壓電流數據，并根據電壓電流數據檢測待測電源模塊的健康狀況，具體包括：采集負載電路中電壓紋波頻率和電流紋波頻率；根據電壓紋波頻率和電流紋波頻率計算開關頻率；根據已知的開關頻率和計算出的開關頻率確定待測電源模塊的電壓紋波頻率和電流紋波頻率是否正常以及開關電路是否正常。

　　采集負載電路中的電壓電流數據，并根據電壓電流數據檢測待測電源模塊的健康狀況，還具體包括：采集負載電路的輸出電壓；根據電壓紋波頻率和電流紋波頻率是否正常的狀況以及輸出電壓確定待測電源模塊的輸入電路是否正常。

　　采集負載電路中的電壓電流數據，并根據電壓電流數據檢測待測電源模塊的健康狀況，具體包括：采集負載電路中指定負載值下的電壓；根據采集的指定負載值下的電壓和指定負載值下的規定電壓確定待測電源模塊的負載調節電路是否正常。該方法還包括：輸出待測電源模塊的健康狀況。在為接入的待測電源模塊提供輸入電壓之前，該方法還包括待測電源模塊置于環境溫度調節箱中。

　　一種智能電能表電源模塊檢測裝置，同時對多個智能電能表的待測電源模塊進行檢測，針對任一待測電源模塊，包括：接口模塊，用于為接入的待測電源模塊提供輸入電壓；負載調節模塊，用于將待測電源模塊因輸入電壓所產生的輸出電壓加載到負載電路；采集模塊，用于采集負載電路中的電壓電流數據；控制模塊，用于根據電壓電流數據檢測待測電源模塊的健康狀況。

　　采集模塊，具有用于采集負載電路中電壓紋波頻率和電流紋波頻率；控制模塊，具體用于根據電壓紋波頻率和電流紋波頻率計算開關頻率；并根據已知的開關頻率和計算出的開關頻率確定待測電源模塊的電壓紋波頻率和電流紋波頻率是否正常以及開關電路是否正常。

　　采集模塊，還用于采集負載電路的輸出電壓；控制模塊，還用于根據電壓紋波頻率和電流紋波頻率是否正常的狀況以及輸出電壓確定待測電源模塊的輸入電路是否正常。采集模塊，還用于采集負載電路中指定負載值下的電壓；控制模塊，還用于根據采集的指定負載值下的電壓和指定負載值下的規定電壓確定待測電源模塊的負載調節電路是否正常。還包括：通信模塊，用于輸出待測電源模塊的健康狀況。

　　本實施例提供的上述方案可同時進行多個電源模塊測量，適的批量生產品的抽檢方案。并通過對電源的輸出進行采樣，根據所采集到的電壓電流數據定位出待測電源模塊問題所在，因此可極大縮短了后期返修的時間，提供工作效率的技術效果。

　　如需進一步了解，請下載該專利完整說明書。
