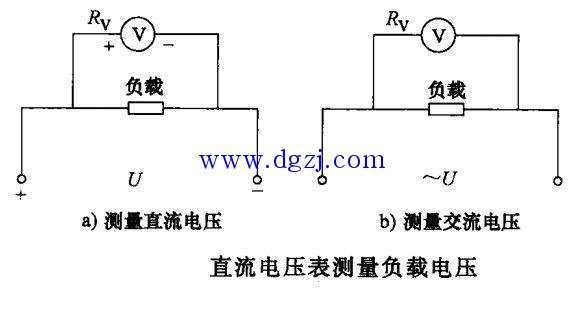

三相電路電壓測量電路圖及符號接線 測量電路中電壓的電壓表必須并聯在被測電路中，如下圖所示，下圖a）為用直流電壓表測量負載直流電壓的接線方式，在接線時要注意電壓表的極性與被測電壓的極性相對應，以免指針反向偏轉，損壞電壓表。下圖b）為用交流電壓表測量負載電壓的接線方式，接線時沒有極性要求

2017-11-05 00:00:00 · 電工之家 閱讀：496
三相電路電壓測量電路圖及符號接線 測量電路中電壓的電壓表必須并聯在被測電路中，如下圖所示，下圖a）為用直流電壓表測量負載直流電壓的接線方式，在接線時要注意電壓表的極性與被測電壓的極性相對應，以免指針反向偏轉，損壞電壓表。下圖b）為用交流電壓表測量負載電壓的接線方式，接線時沒有極性要求

三相電路電壓測量電路圖及符號接線
測量電路中電壓的電壓表必須并聯在被測電路中，如下圖所示，下圖a）為用直流電壓表測量負載直流電壓的接線方式，在接線時要注意電壓表的極性與被測電壓的極性相對應，以免指針反向偏轉，損壞電壓表。下圖b）為用交流電壓表測量負載電壓的接線方式，接線時沒有極性要求。


電路識圖31-測量電路原理分析
測量交流高電壓（500V）以上時，一般都采用電壓互感器來擴大電壓表的量程。電壓互感器是一次繞組匝數遠多于二次繞組匝數的降壓變壓器。電壓互感器一次繞組的額定電壓采用不同的電壓等級，而二次繞組的額定電壓均為100V，這給測量帶來很大方便。電壓互感器在電路中的符號如下圖a）所示，下圖b）為電壓互感器在電路中的接線方式。電壓互感器一次繞組A-X與被測負載并聯，二次繞組a-z與電壓表連接。若一次繞組得匝數為N1，二次繞組的匝數為N2，則電壓比K=N1/N2=U1/U2，如果電壓表讀數為U2，則被測電壓U1=KU2，這樣就能將電壓表的量程擴大為原來的K倍。
