　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能水表自供電裝置

2017-11-08 11:01:33 · 中國儀表網 閱讀：264
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能水表自供電裝置
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種智能水表自供電裝置。該專利由山東冠翔儀表有限公司申請，并于2017年11月7日獲得授權公告。

　　內容說明

　　本發明涉及一種智能水表，特別是涉及一種帶有自供電裝置的智能水表；本發明還提供了一種智能水表的水輪復合材料。

　　發明背景

　　智能水表，或者也稱為電子式測量水表，其比機械式測量水表具有很多優點，可以數字顯示更精確，可遠傳，可控制，可與計算機聯網。但是現有的智能水表一般都是在殼體內設置有電壓變換存儲單元、電子傳感測控集成電路板以及流體控制閥，這就使得現有的智能水表有個共同的缺點，就是必須使用電池或者電源作為能源，這給使用和安裝都帶來很多不便，使用電池供電需要頻繁更換電池，廢電池造成環境污染不利于環保，使用電源則需要在管道中穿孔、排線、接線等，施工和安裝等工序繁瑣，成本較高。

　　發明內容

　　為了解決上述問題，本發明提供一種智能水表自供電裝置，其能夠在水表工作時充分利用水流的動能，通過在水流管道上安裝一個直流發電機，由自來水沖擊水輪發電，發出的電能接蓄電池供智能水表長期使用。

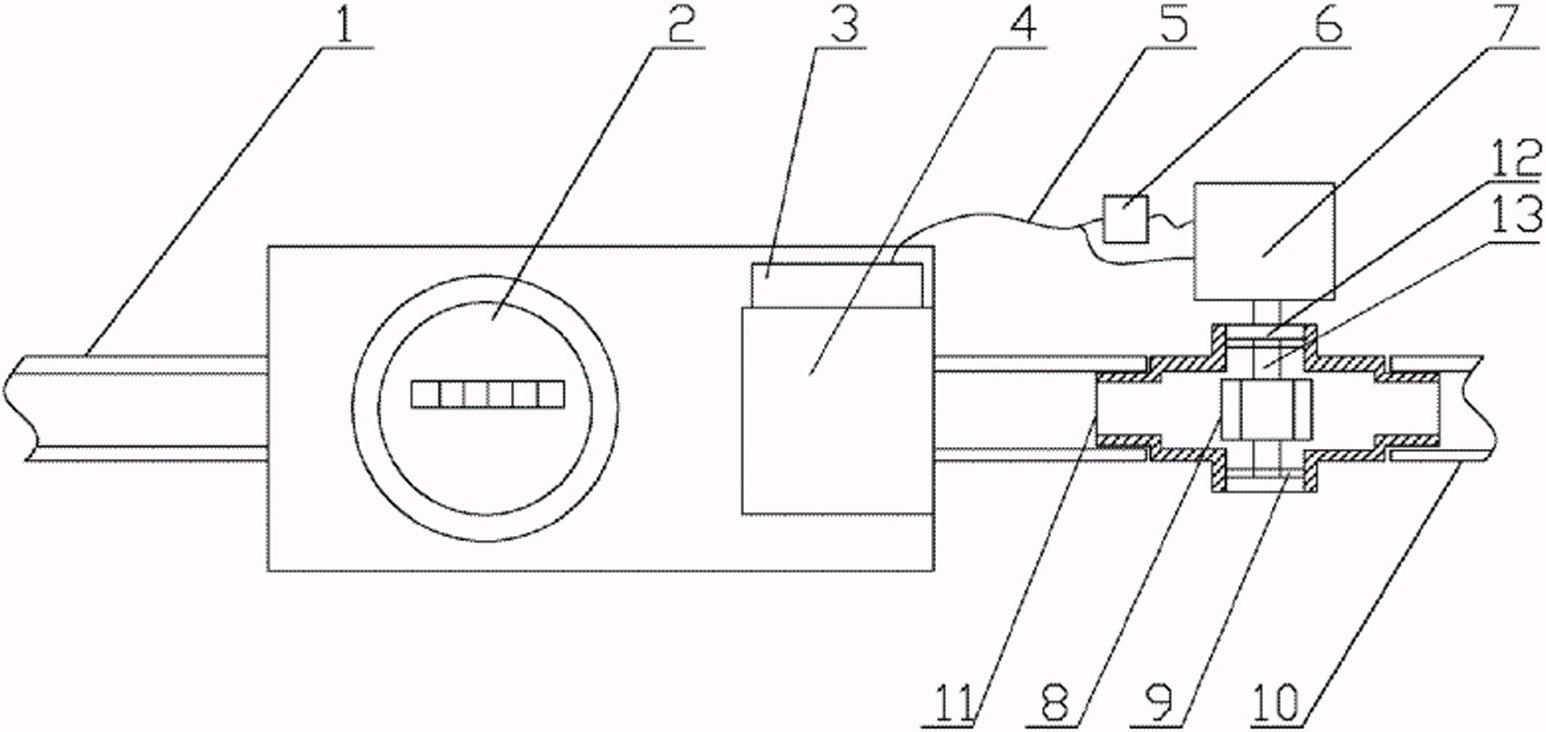

圖為本發明的智能水表自供電裝置的結構示意圖


　　本發明的所采用的技術方案是：一種智能水表自供電裝置，包括智能水表、儲電器、直流電機、水輪以及四通管接頭，所述智能水表安裝在自來水的進水管中，智能水表包括電路板和驅動閥，自來水的進水管和出水管之間連接有四通管接頭，所述四通管接頭的左接頭連接進水管，右接頭連接出水管，所述四通管接頭內設有水輪，所述水輪固定套裝在所述直流電機的驅動軸上，所述直流電機的驅動軸通過設置在四通管接頭上、下接頭內的軸承座穿插在四通管接頭的內部，所述軸承座與四通管接頭的上、下接頭接觸的位置均設有密封圈，所述直流電機通過導線與智能水表的電路板直接相連，或者所述直流電機發出的電能通過所述儲電器存儲電能后，由儲電器通過導線與所述智能水表的電路板相連。

　　上述裝置的水輪一般用合金材料做成，其不耐腐蝕，使用壽命短，基于上述問題，本發明還提供了一種水輪復合材料，該材料機械強度好，耐腐蝕，使用壽命長，避免了水輪損壞導致上述裝置不能正常使用。

　　具體地，一種水輪復合材料，其按照如下方法制備而成：1)按照重量份取以下各原料備用：云母石1份，鋰基膨潤土1份，玻璃纖維1份，硼砂2份，碳化硅2份，白石墨2份，正硅酸乙酯3份，二乙二醇單丁醚5份，聚碳酸酯7份，單硬脂酸甘油酯8份，聚氯乙烯樹脂20份；2)將云母石，鋰基膨潤土，硼砂，碳化硅以及白石墨，混合均勻，投入到含有無水乙醇的球磨罐中，按照球料比為20:1的重量比加入氧化鋁陶瓷球，球磨時間為20小時，球磨溫度為室溫，球磨機轉速300轉/分鐘，磨至粉末粒徑為200目，蒸發掉無水乙醇，得到輔料；3)將正硅酸乙酯，二乙二醇單丁醚，聚碳酸酯，單硬脂酸甘油酯以及聚氯乙烯樹脂，混合均勻，加入密煉機，在溫度為120℃下混煉3分鐘，得到主料；4)將輔料、主料以及玻璃纖維，依次添加到反應罐中，攪拌均勻，隨后將反應罐的溫度按照10℃/min的速度升高至200℃，保溫反應5min，然后冷卻至室溫，進入雙螺桿擠出機擠壓成熔融狀態，待物料完全熔融后擠出到模具中，凝固后脫模即得。

　　本發明的有益效果如下：1 . 本發明結構設計合理，充分利用自來水的流動所發出的電能供水表使用，節約了能源。2 . 本發明儲電器也能起到存儲電能的功能，在自來水不流動的情況下也能夠維持較長時間的使用。3 . 本發明水輪制備工藝簡單可行，避免采用合金材料，有效地防止腐蝕，使用壽命長，避免了水輪損壞導致上述裝置不能正常使用。4 .本發明的水輪材料各方面性能較好，其并不局限于上述裝置，還可以在其他裝置上使用，也屬于本發明的主要?jiǎng)?chuàng)新點。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 一種智能水表自供電裝置.pdf
