　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種具有防水模塊盒的水表。該專利由寧波市精誠科技股份有限公司申請，并于2017年11月7日獲得授權公告。

　　內容說明

　　本發明涉及測量?jī)x表領域，具體是一種具有防水模塊盒的水表。

　　發明背景

　　隨著淡水資源的日益匱乏，水表產品在住宅、商用和工農業用水計量方面的重要作用已經得到社會各界的認同。隨著電子信息產業的飛速發展，電子產品已經廣泛的應用在工業、農業以及民用產品上，智能水表就是電子信息時代的一個產物，且智能水表已經逐漸取代機械水表占有相當大的市場。所謂智能水表，是指在機械水表的基礎上增加電子控制裝置以及電動閥門而形成，一般具有預付費電路、閥門控制電路、顯示電路、計數電路、報警電路、電源電路(電池)、主控制器等結構。

　　智能水表主要有IC卡水表、遠傳水表以及無線閥控水表，這些智能水表主要安裝在較為潮濕的環境中，這對智能水表內部電子元件的工作可靠性是一個極為嚴峻的挑戰，為了避免智能水表內部電子元件受潮而損壞、降低使用壽命，人們通常會電子元件密封在模塊盒里面，避免了在潮濕環境對電子模塊的運行造成影響。

　　現有，申請?zhí)枺?01320607743的中國專利公開了一種微功率無線遠傳水表，包括閥控基表，表上蓋，模塊盒，閥控基表包括傳動系統組件、底板，模塊盒包括其內部的電子模塊、電池艙和模盒蓋，電池艙內裝有電池，電池通過電源線與傳動系統組件、電子模塊連接，傳動系統組件通過信號線與電子模塊連接，表上蓋罩設于底板，模塊盒位于表上蓋與底板之間，所述模盒蓋沿口涂有硅酮密封膠。該技術方案存在以下缺陷：1 .由于該模盒蓋沿口是向外突起設置，涂抹的硅酮密封膠容易向周邊流動，使得硅酮密封膠形成的密封層的厚度非常小，并且硅酮密封膠也不能有效滲透進入模盒蓋沿口配合縫隙中，防水效果差；2 .這種人工涂抹方式，容易在有些涂抹地方缺少硅酮密封膠無法形成密封層，達不到密封效果，需要操作人員小心仔細在模盒蓋沿口上涂抹，降低工作效率，并且這種人工涂抹方式也會使得形成密封層凹凸不平，影響產品美觀；3 .在模盒蓋沿口涂有硅酮密封膠風干形成密封層容易受到磕碰導致破壞，使得密封效果差。

　　發明內容

　　本發明針對現有技術不足，提供一種具有防水模塊盒的水表，這種具有防水模塊盒的水表具有高防水性能，能有效的保證模塊盒體內的電子模塊不被受潮腐蝕。

　　為了解決上述技術問題，本發明通過下述技術方案得以解決：一種具有防水模塊盒的水表，包括模塊盒和水表外殼，所述模塊盒設于所述水表外殼內，所述模塊盒包括盒座、盒蓋和電子模塊，所述盒蓋置于所述盒座的開口上，所述盒座的外側壁向上延伸形成一圈外擋板，所述盒蓋包括一體設置的頂壁以及四周側壁，所述外擋板的頂端高出所述頂壁，所述頂壁以及所述四周側壁均置于所述外擋板所形成的空間內，所述頂壁與所述外擋板之間形成有與所述頂壁的形狀、大小均相匹配的灌膠腔室，所述灌膠腔室覆蓋有密封膠層，所述電子模塊固定在所述盒座內，所述盒蓋固定連接有接線板，所述接線板一側與所述電子模塊信號連接，所述接線板的另一側設有多根信號線，所述接線板通過覆蓋密封膠層固定在所述盒蓋上。

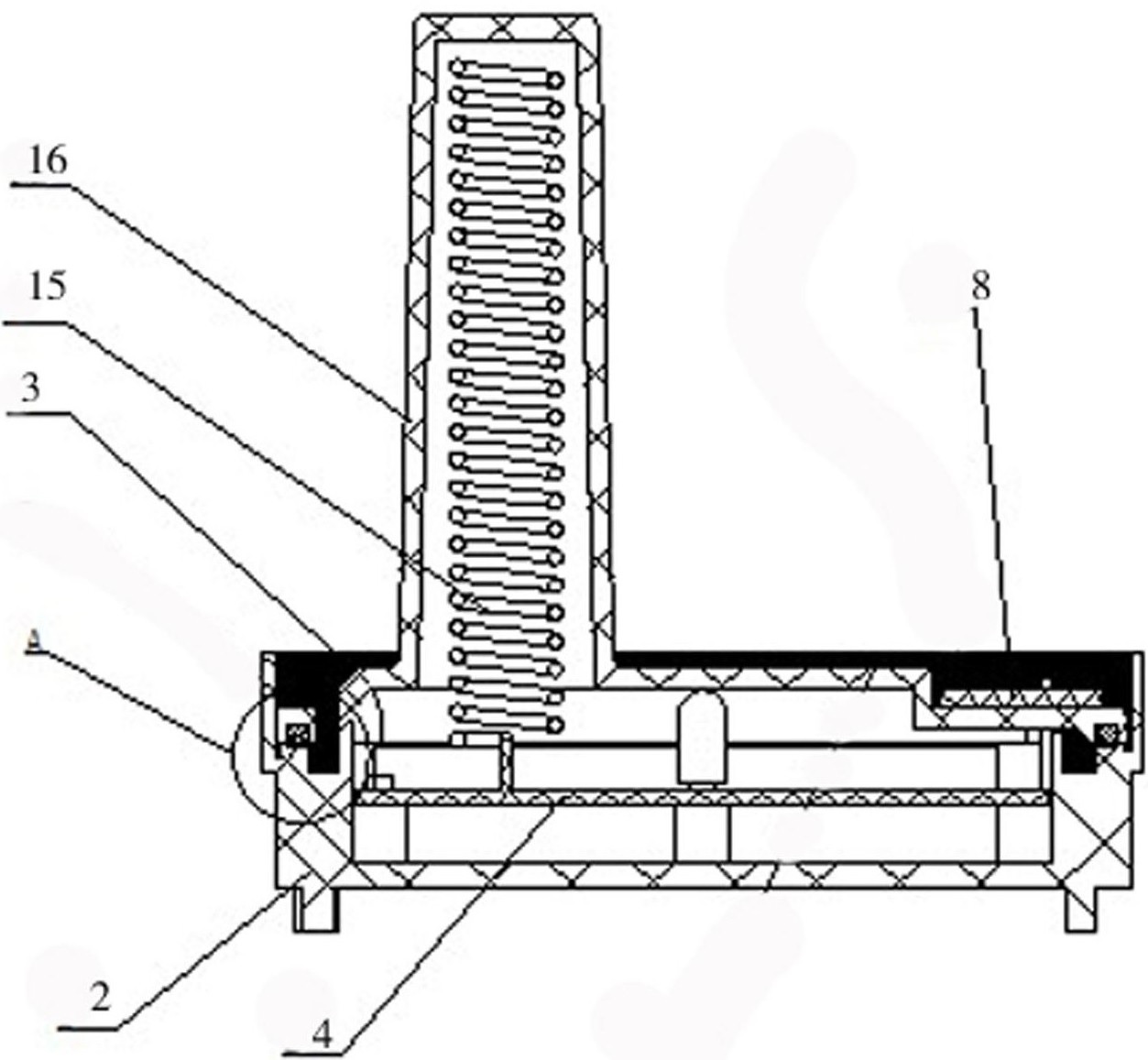

圖為本發明一種實施的模塊盒的剖視圖

　　有益效果：由于所述外擋板的頂端高出盒蓋頂壁，頂壁以及四周側壁均置于外擋板所形成的空間內，所述頂壁與外擋板之間形成有與頂壁的形狀、大小均相匹配的灌膠腔室，外擋板可以有效防止密封膠向周邊流動，操作人員只需把密封膠均勻傾倒入一圈外擋板內置于灌膠腔室內，該密封膠在重力作用下會慢慢向外擴散開來覆蓋灌膠腔室，從而盒蓋上也會覆蓋密封膠層，提高工作效率并且形成密封膠層表面光滑提高產品美觀。

　　所述外擋板的頂端高出盒蓋頂壁，使得密封膠可以形成厚度較大的密封膠層，并且密封膠可以滲透進入盒座和盒蓋配合縫隙中，提高了防水性能；一圈外擋板位于該密封膠層的外側形成有效保護，避免密封膠層受到磕碰導致破壞，保證密封效果。同時由于所述接線板一側與電子模塊電連接，所述接線板的另一側設有多根信號線，多根信號線與水表的電池和計數器相連接，使得電子模塊可以通過接線板與外界進行信號傳送，并且所述接線板通過覆蓋電子密封膠固定在盒蓋上，拉扯信號線時，防止密封膠層被拉脫或者出現松動而導致防水效果差，也避免水分沿信號線滲入出現短路現象，同時使用接線板進行轉接，可以有效防止電子模塊與外界進行信號傳送時，發生接觸不良。

　　本發明與現有技術相比，具有如下有益效果：本發明這種具有防水模塊盒的水表具有高防水性能，能有效的保證模塊盒體內的電子模塊不被受潮腐蝕。

　　如需進一步了解，請下載該專利完整說明書。
