什么叫做保護接地呢？我們來看下圖：
這個接地系統叫做TN-S。根據前面的解釋，我們知道T表示變壓器中性點直接工作接地，而負載的外殼則與來自電源的保護線相接
什么叫做保護接地呢？我們來看下圖：

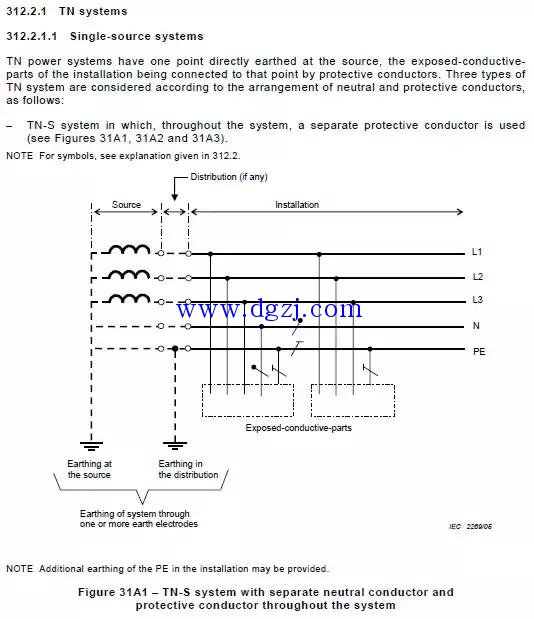

這個接地系統叫做TN-S。根據前面的解釋，我們知道T表示變壓器中性點直接工作接地，而負載的外殼則與來自電源的保護線相接。
從圖中我們看到，變壓器的中性點在接地后，分開為N線和PE線，而負載的外殼直接與PE線相接。這種做法就叫做保護接地。
顯然，這是最好的接地方法。
另外，PE線允許多點重復接地。
我們再看看TN-C-S接地系統：
我們看到，PEN線在兩個負載中間分開為N線和PE線。左邊的負載接在TN-C的系統中，而第二個負載接在TN-C-S的系統中。
TN-C-S接地系統大量應用在居家配電系統中。
值得注意的是：在PE與N的分開點PEN線需要再次接地，之后才分開，而且分開后不得再次合并。
對于居家配電的TN-C-S系統，有一個值得注意的情況。我們來看下圖：
我們看到，家家戶戶的居家配電箱都從MEB點獲取N線。我們根本就不可能規定某家人家只能擁有多少用電設備，以及何時用電。這樣一來，在MEB后部的N線電流In會很大，也即三相嚴重不平衡。
三相不平衡的結果造成N線產生一定的電壓，這對于居家配電不是很有利，會降低供電的可靠性。
因此，對于居家配電來說，一定要做好PE線的連接工作。同時，在戶內一定要杜絕N線和PE線混用。如果有條件，做好PE線的二次重復接地。特別在浴房，最好能有接地體的等電位聯結。
