如果PEN線在兩只負載的中間斷裂,前面一只負載的外殼不會發生什么問題,但后面一只負載的外殼就會有問題。

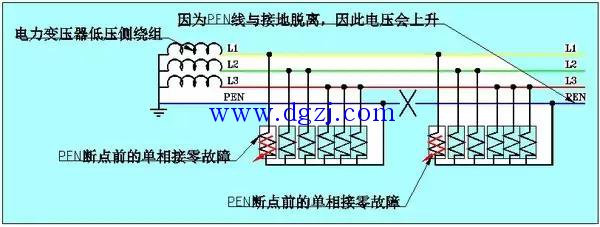

我們來看下圖:

我們看到,PEN線在中間斷裂。如果恰好斷點前后的負載都發生了單相接零故障,斷裂點前部的PEN接地良好,由IEC60364的TN-C原圖可知,PEN線和用電設備的外殼電壓不會上升;然而PEN線斷裂點后部,因?yàn)镻EN線與用電設備的外殼直接連接,而用電設備的外殼已經出現了單相接零,因此斷裂點后部的PEN線上的電壓會上升,最高會升到相電壓220V。
這是TN-C接地系統最薄弱之處。也因此,TN-C系統嚴禁使用在會發生爆炸的場合,例如油庫、煤礦等等。
為了防止出現上述情況,TN-C系統必須重復接地:

注意看,上圖在最右下側重復接地,這樣就可以避免出現PEN線斷裂點后部在單相接地故障狀態下電壓上升的情況。
