創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——開關型傳感器檢測電路
創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——開關型傳感器檢測電路。該專利由深圳市志奮領科技有限公司申請，并于2017年11月10日獲得授權公告。
內容說明
本發明涉及檢測電路，尤其涉及開關型傳感器檢測電路。
發明背景
工業傳感器如接近開關，光電開關，光纖放大器等等基本都是NPN或PNP開集輸出結構的開關型輸出。對于NPN和PNP這兩種不同類型的傳感器的輸出外部電路也不相同，如NPN輸出負載是上拉電阻，而PNP輸出是下拉電阻，另外傳感器工作電壓也是比較寬，很多5-24V，兩種結構輸出可參加圖1和圖2。
工程師在使用這工業傳感器的過程中在不清楚傳感器類型的前提下并不是很方便檢測傳感器是否已損壞，甚至在裝上設備后發現系統工作不正常時，他們也不能輕易排查是否為傳感器的問題。
發明內容
針對上述技術問題，本發明的目的在于提供一種開關型傳感器檢測電路，其結構簡單，成本低，能夠檢測不同類型的傳感器在不同電壓的供電情況下的輸出變化。

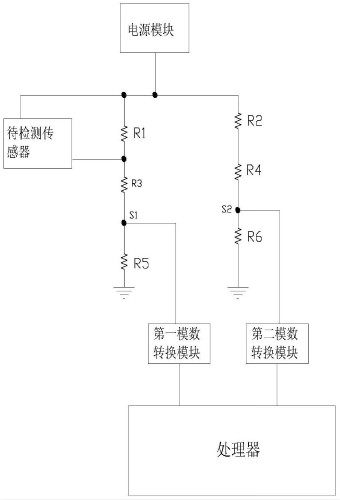

圖為本發明的開關型傳感器檢測電路的電路結構圖
為實現上述目的，本發明采用如下技術方案：開關型傳感器檢測電路，包括待檢測傳感器，傳感器輸出檢測模塊、電源輸出檢測模塊、第一模數轉換模塊、第二模數轉換模塊、處理器以及電源模塊；所述傳感器輸出檢測模塊、電源輸出檢測模塊和待檢測傳感器均與電源模塊連接，所述待檢測傳感器和第一模數轉換模塊均與傳感器輸出檢測模塊連接，所述電源輸出檢測模塊與第二模數轉換模塊連接，所述第一模數轉換模塊和第二模數轉換模塊均與處理器連接；所述電源輸出檢測模塊用于輸出電源電壓檢測信號至第二模數轉換模塊，以使第二模數轉換模塊將該電源電壓檢測信號進行模數轉換后發送至處理器；所述傳感器輸出檢測模塊用于輸出傳感器輸出電壓檢測信號至第一模數轉換模塊，以使第一模數轉換模塊將該傳感器輸出電壓檢測信號進行模數轉換后發送至處理器。
優選的，所述傳感器輸出檢測模塊包括電阻R1、電阻R3和電阻R5，所述電阻R1的一端連接電源模塊，所述電阻R1的另一端和電阻R3的一端連接待檢測傳感器的輸出端，所述電阻R3的另一端和電阻R5的一端均與第一模數轉換模塊連接，電阻R5的另一端接地。
進一步優選的，電源輸出檢測模塊包括電阻R2、電阻R4和電阻R6，所述電阻R2的一端連接電源模塊，電阻R2的另一端和電阻R4的一端連接，電阻R4的另一端和電阻R6的一端均與第二模數轉換模塊連接，電阻R6的另一端接地。所述電阻R1的阻值等于電阻R2的阻值，電阻R3的阻值等于電阻R4的阻值，電阻R5的阻值等于電阻R6的阻值。
相比現有技術，本發明的有益效果在于：本發明的開關型傳感器檢測電路結構簡單，成本低，通過傳感器輸出檢測模塊能夠檢測傳感器的當前輸出電壓，通過電源輸出檢測模塊能夠檢測電源模式的輸出電壓，處理器根據兩者結合，能夠自動判斷出該待檢測傳感器為NPN傳感器還是PNP傳感器。
如需進一步了解，請下載該專利完整說明書。
更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 開關型傳感器檢測電路.pdf
