　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——基于光纖光柵傳感技術的輸電線傾角測量裝置及其方法
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——基于光纖光柵傳感技術的輸電線傾角測量裝置及其方法。該專利由國網江西省電力公司信息通信分公司申請，并于2017年11月7日獲得授權公告。

　　內容說明

　　本發明涉及傳感技術領域，具體涉及基于光纖光柵傳感技術的輸電線傾角測量裝置及其方法。

　　發明背景

　　傳統的輸電線傾角測量技術以電子信息處理為基礎，在測量輸電線傾角時受有源供電、電磁干擾、信號遠程傳輸不穩定、數據傳輸容量受限等因素制約，限制了輸電線傾角測量的安全性與可靠性。

　　發明內容

　　本發明所要解決的技術問題傳統的輸電線傾角測量受有源供電、電磁干擾、信號遠程傳輸不穩定、數據傳輸容量受限等因素制約，限制了輸電線傾角測量的安全性與可靠性。

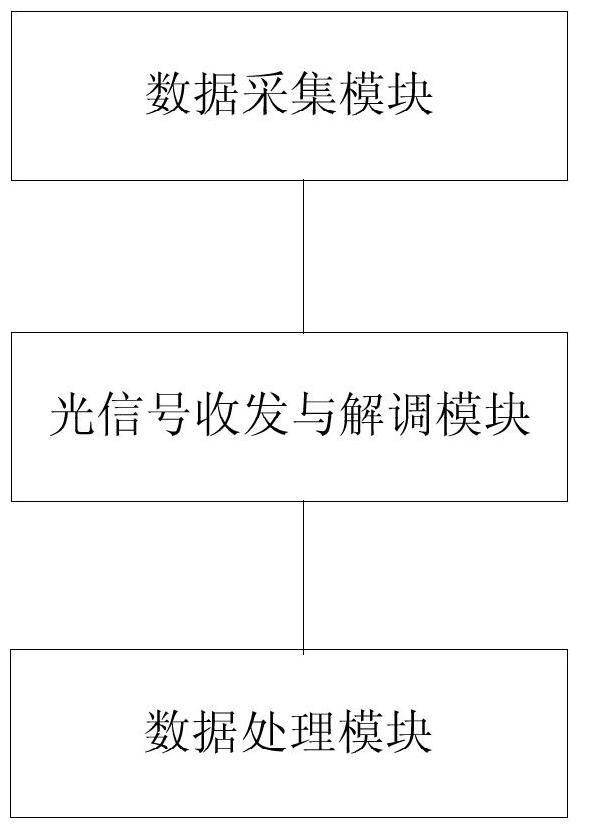

圖為基于光纖光柵傳感技術的輸電線傾角測量裝置結構圖


　　為此目的，本發明提出基于光纖光柵傳感技術的輸電線傾角測量裝置，該裝置包括：數據采集模塊，用于實時采集待測輸電線的溫度及應變變化數據，所述數據采集模塊包括兩個光纖光柵應變傳感器及一個三角架，所述三角架的三條邊包括一條固定長度的邊以及兩條長度可變的邊，每條長度可變的邊上安裝一個所述光纖光柵應變傳感器；光信號收發與解調模塊，用于向數據采集模塊發射所述光纖光柵解調儀產生的窄帶掃頻光以及將接收的光信號解調；數據處理模塊，用于從解調后的光信號中獲取待測輸電線的溫度及應變變化數據，并計算待測輸電線傾角。

　　其中，所述光纖光柵應變傳感器包括溫度補償光柵及應變光柵，所述溫度補償光柵用于補償應變光柵的溫度交叉敏感。所述數據采集模塊中的光纖光柵應變傳感器的中心波長的實時值根據實時采集的數據確定。所述光信號收發與解調模塊包括光信號收發單元及光纖光柵解調儀，所述光信號收發單元用于向數據采集模塊發射所述光纖光柵解調儀產生的窄帶掃頻光以及將接收的光信號發射到所述光纖光柵解調儀；所述光纖光柵解調儀用于解調光信號。所述數據采集模塊的光纖光柵應變傳感器與所述光信號收發與解調模塊通過光纖復合架空地線或者光纖復合相線連接。

　　所述數據采集模塊進一步包括兩個勁度系數相同且已知的彈簧，一個彈簧與一個光纖光柵應變傳感器并聯安裝在三角架一條長度可變的邊上，另一個彈簧與另一個光纖光柵應變傳感器并聯安裝在三角架另一條長度可變的邊上。所述光纖光柵應變傳感器包括光纖光柵位移傳感器，所述光纖光柵位移傳感器用于采集待測輸電線的溫度、應變變化數據，并計算三角架長度可變的邊的實時位移變化數據。

　　其中，所述數據處理模塊具體用于從解調后的光信號中獲取實時的待測輸電線的溫度及應變變化數據，確定光纖光柵應變傳感器的中心波長的實時值，根據所述中心波長的實時值得到長度可變的邊的位移變化，計算三角架長度可變的邊的實時邊長，并通過余弦定理計算待測輸電線傾角。

　　較佳的，該裝置還包括客戶端模塊，用于電子地理顯示、電網參量監測、日志查詢和幫助。

　　基于上述裝置進行傾角測量的方法，該方法包括：S1 .通過數據采集模塊實時采集待測輸電線的溫度及應力變化的數據，所述數據采集模塊中的光纖光柵應變傳感器的中心波長的實時值根據實時采集的數據確定；S2 .通過光信號收發與解調模塊向所述數據采集模塊發射窄帶掃頻光；S3 .將與光纖光柵應變傳感器的中心波長相同波長的窄帶掃頻光反射到光信號收發與解調模塊；S4 .將光信號收發與解調模塊接收到的光信號進行功率檢測，并將所述光信號解調為波長編碼的數字信號；S5 .根據得到的數字信號，從中獲取待測輸電線的溫度及應力變化數據并計算三角架長度可變的邊的實時位移變化數據，根據位移變化確定數據處理模塊中三角架的長度可變的邊的長度，用余弦定理計算待測輸電線傾角。

　　相比于現有技術，本發明提供的方法的有益效果是：本發明所采用的光纖光柵傳感器具有無源化、抗電磁干擾、精度高、體積小質量輕、擾抗腐蝕等特點，并且它可以集信息傳感與傳輸于一身，一個傳感器包含兩個光柵，對波長變化進行做差處理，這樣可以有效地排除光纖光柵傳感器對應變及溫度交叉敏感的干擾，排除溫度對應變的影響，使結果更精確。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 基于光纖光柵傳感技術的輸電線傾角測量裝置及其方法.pdf
