　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種模塊化智能水表

2017-11-15 14:01:20 · 中國儀表網 閱讀：263
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種模塊化智能水表
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種模塊化智能水表。該專利由三川智慧科技股份有限公司申請，并于2017年11月14日獲得授權公告。

　　內容說明

　　本實用新型涉及水表技術領域，更具體地，涉及一種模塊化智能水表。

　　發明背景

　　隨著城市供水行業的日益發展，高質量的供水管理成為城市公共事業的急需，智能水網的建設也必將作為促進水資源管理的重要方式，用戶終端的智能水表是智能水網的重要組成部分和設計關鍵環節。目前常見的機械式計量自來水水表，由機械式控制器記錄水的用量，不具備數據交換功能和通信能力，人工抄表困難，常有漏抄、估抄現象。

　　智能水表是一種利用現代微電子技術及現代傳感技術對用水量進行計量并進行用水?dāng)?shù)據傳遞及結算交易的新型水表?，F(xiàn)有的智能水表內的各功能單元之間的信號傳輸均通過線纜實現，這樣使得控制器拆裝時容易影響到其他單元，通常是將水表做成一個整體。

　　現有智能水表的整表部件中，水表的電子元件的故障率相對較高，內部電子元器件、電池等容易受損，當內部電子控制裝置失靈或損壞時，則需要將整個水表拆下，對發生故障的機械或電路部分進行拆卸及更換。又由于現有水表的內部元器件結構復雜，傳輸導線較多，從而使得安裝及拆卸的難度增大，更換與維修困難，維修人員往往是把整體水表一起更換，更換成本高。

　　發明內容

　　本實用新型提供一種克服上述問題或者至少部分地解決上述問題的模塊化智能水表，該裝置可解決水表安裝及拆卸不便和維修成本高的缺陷。

　　根據本實用新型的技術方案，提供一種模塊化智能水表，該水表包括閥控表殼組件、模塊組件和電動執行機構組件，所述模塊組件可拆卸連接在所述電動執行機構組件上，所述電動執行機構組件可拆卸連接在所述閥控表殼組件上。

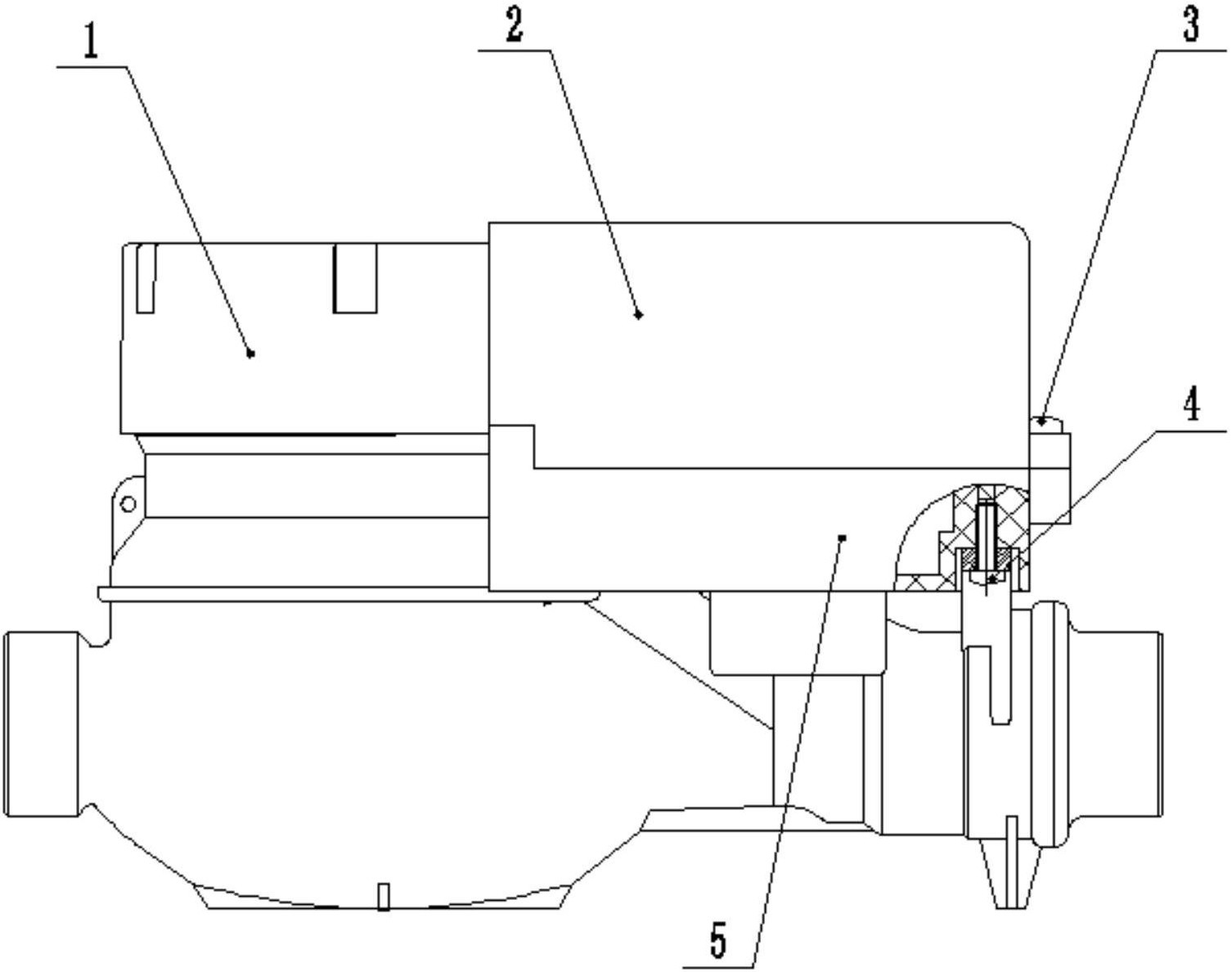

圖為根據本實用新型實施例的模塊化智能水表的結構主視圖


　　作為上述技術方案的進一步改進方案，所述模塊組件通過卡扣結構安裝在所述電動執行機構組件的上方。采用卡扣結構連接所述模塊組件及電動執行機構組件，具有連接可靠、安裝及拆卸方便快捷的優點。所述模塊組件通過裝配螺釘安裝在所述電動執行機構組件的上方。采用裝配螺釘連接所述模塊組件及電動執行機構組件，具有連接可靠、安裝及拆卸方便快捷的優點。所述模塊組件和所述電動執行機構組件的側面均對應地設有凸臺，所述凸臺上設有用于安裝所述裝配螺釘?shù)穆菁y孔。通過設置在側面的所述凸臺，可方便地安裝利用裝配螺釘將所述模塊組件及電動執行機構組件連接在一起。

　　所述模塊組件和所述電動執行機構組件的上端均設有豎直的螺紋孔，所述裝配螺釘由上方安裝至所述螺紋孔內，安裝及拆卸操作方便快捷。

　　所述裝配螺釘?shù)纳戏皆O(shè)有防拆堵頭。通過設置防拆堵頭，可有效防止該智能水表被私自拆卸，對水表起到有效的保護作用。所述電動執行機構組件通過多個聯結螺釘安裝在所述閥控表殼組件的上方。所述閥控表殼組件上設有與用于與所述電

　　動執行機構組件的下端連接的連接件，所述連接件與所述電動執行機構組件的下端均設有對應的螺紋安裝孔，多個所述聯結螺釘均由下方安裝至所述螺紋安裝孔內，可將所述閥控表殼組件與所述電動執行機構組件可靠地固定連接在一起。所述連接件設有四個，且均與所述電動執行機構組件的下端面平行設置。

　　所述閥控表殼組件包括球閥表殼、表罩、接頭、球芯、閥桿、機芯、機芯信號輪和磁鋼等零部件，組成基表的部分。所述電動執行機構組件包括電機和傳動齒輪組等部件，所述電動執行機構組件的各部件作為一個整體，安裝及拆卸方便，當該電動執行機構組件損壞時，將其從閥控表殼組件上拆下即可，操作簡單快捷。

　　所述模塊組件包括智能電子模塊、電池和傳感器等元器件，所述模塊組件的各部件作為一個整體，安裝及拆卸方便，當該模塊組件損壞時，將其從電動執行機構組件上拆下即可，操作簡單快捷。

　　基于上述技術方案，本實用新型提出的模塊化智能水表，將水表的閥控表殼組件、模塊組件和電動執行機構組件分別模塊化，各個模塊之間均采用可分離式結構，使得各模塊之間連接、安裝及拆卸方便，簡化維修工人的安裝及拆卸工作。相比于現有水表?yè)p壞時需更換整個水表，本實用新型只需更換特定模塊，可大大節約智能水表的維護成本，適用性廣泛。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[實用新型] 一種模塊化智能水表.pdf
