　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——上采樣分離無磁式遠傳水表

2017-11-21 16:49:22 · 中國儀表網 閱讀：190
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——上采樣分離無磁式遠傳水表
　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——上采樣分離無磁式遠傳水表。該專利由江蘇賽達電子科技有限公司申請，并于2017年11月21日獲得授權公告。

　　內容說明

　　本發明涉及一種計量器具，確切的說，是一種遠程傳輸水表讀數的水表。

　　發明背景

　　水表作為一種計量器具，大多是水的累計流量測量。一般分為容積式水表和速度式水表兩類，采用活動壁容積測量室的直接機械運動過程或水流流速對翼輪的作用以計算流經自來水管道的水流體積的流量計，現有的水表均為自來水廠安裝在各用戶的房屋門口的進水口端，傳統的水表需要工作人員逐個觀察記錄，這樣十分浪費時間；為了解決上述問題，在水表內設置采集單元、近距離通信單元及相關信號處理單元，將水表的讀數發送至工作人員的手持終端上，這樣一來，工作人員便可批量化的獲取水表讀數。

　　現如今的采用的方式是在原有的老式水表的指針上加上小磁鐵，并在水表內部加上一個磁敏傳感器與外部采集電路板，通過導線將傳感器與外部采集電路板相聯，其通過檢測指針轉動的圈數來達到計量用水量的目的。這種水表由于上述電路元件是設置在水表內部的，其需要作一定的防水處理，無疑的增加了水表的報價；且電路板部分和傳感器部分為易損件，維修時需要打開整個水表進行修理，甚至需要將水表完全更換，這樣一來浪費人力物力，二來也浪費了材料，且其信號傳遞是通過磁場，這樣就存在可能被外部磁場干擾的情況，這時的傳感器都會檢測到恒定磁信號，傳感器就無法計數。

　　發明內容

　　本發明的目的是提供一種便于維護、節省人力物力的水表。

　　本發明采用如下技術方案實現：一種上采樣分離無磁式遠傳水表，包括水表本體，在水表上部設置信號采集傳送裝置，在信號采集傳送裝置靠近表盤的一側設置弧形凹槽，弧形凹槽邊緣處設置覆蓋住水表表盤的保護蓋，在表盤中設置的一根指針的根部設置金屬導體，在信號采集傳送裝置上設置兩個采集傳感器，傳感器為利用電感線圈與電容器組成的LC自由諧振阻尼振蕩器，并定時給予振蕩器脈沖激勵信號，當指針轉動時，導體靠近電感，阻尼振蕩幅度迅速衰減。

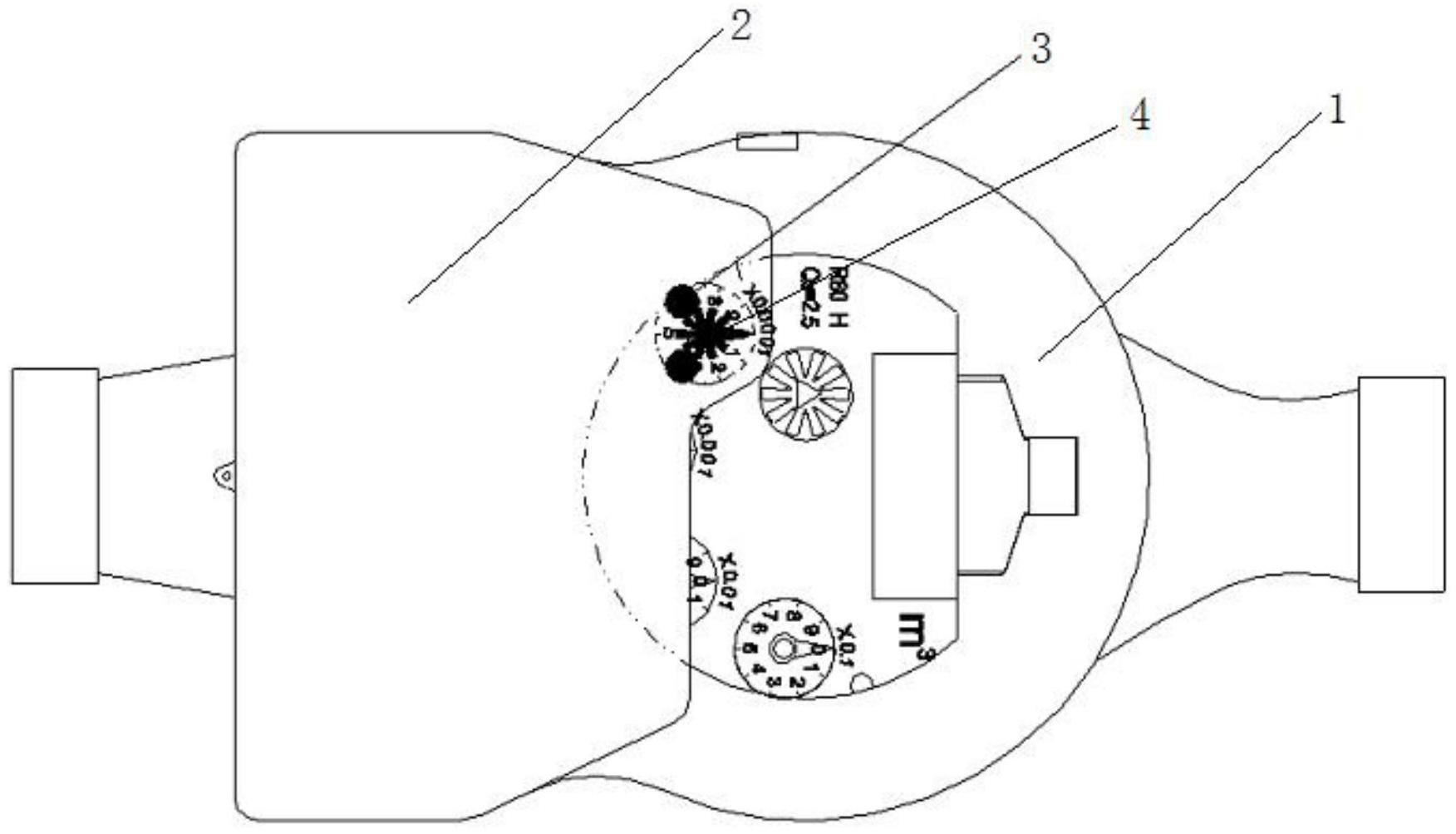

圖為本發明結構示意圖


　　所述信號采集傳送裝置可拆卸的固定在水表本體上部的一側，所述固定方式為卡榫連接或螺栓連接。

　　在信號采集傳送裝置中設置判斷流量大小的處理單元，處理單元連接采集傳感器并檢測采集傳感器中阻尼振蕩衰減狀況測出指針轉動的圈數，所述處理單元為單片機。

　　在所述的信號采集傳送裝置中設置通信單元，通信單元為M_BUS或者RS485通信電路，通信單元受單片機控制。在單片機上連接存儲單元，單片機將接收到的信號處理編碼后，送入存儲單元暫存后再發出。在信號采集傳送裝置上設置電源單元，電源單元為單片機、通信單元及傳感器供電。

　　本發明與現有技術相比，其將信號采集傳送裝置脫離水表本體設置，維護方便，且可以根據實際情況對電路元件進行更換，其節約了時間和人力，避免了材料的浪費，且本發明測量水流體積通過測量阻尼振蕩時間實現，其受到干擾的可能大大減小。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注
相關資料下載：[發明授權] 上采樣分離無磁式遠傳水表.pdf
