銅電線承載電流對照表
一、銅線載流量計算

　　1、一般銅導線載流量

　　導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。 一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。

　　<關鍵點> 一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。

　　如：2.5 mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A

　　4 mm2 BVV銅導線安全載流量的推薦值4×8A/mm2=32A

　　2、計算銅導線截面積

　　利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍：

　　S=< I /(5~8)>=0.125 I ~0.2 I(mm2)

　　S-----銅導線截面積(mm2)

　　I-----負載電流(A)


　　3、功率計算

　　一般負載(也可以成為用電器，如點燈、冰箱等等)分為兩種，一種式電阻性負載，一種是電感性負載。

　　對于電阻性負載的計算公式：P=UI

　　對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。

　　不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。

　　也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是

　　I=P/Ucosф=6000/220*0.8=34(A)

　　但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成

　　I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A)

　　也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。

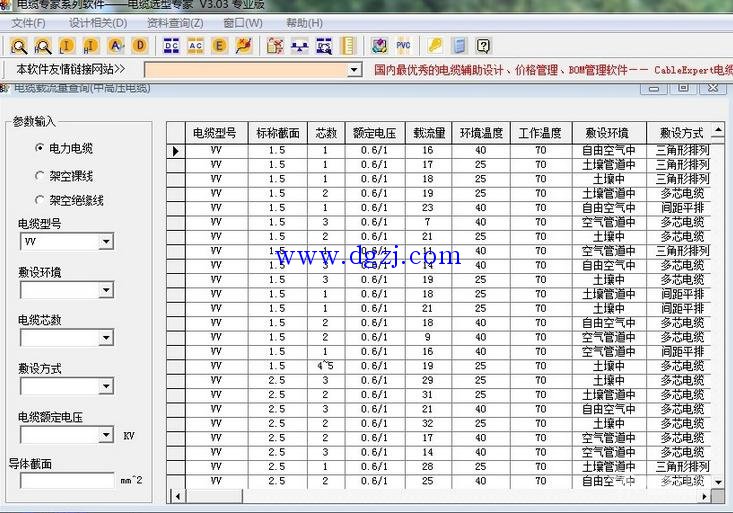

　　二、銅線載流量表
